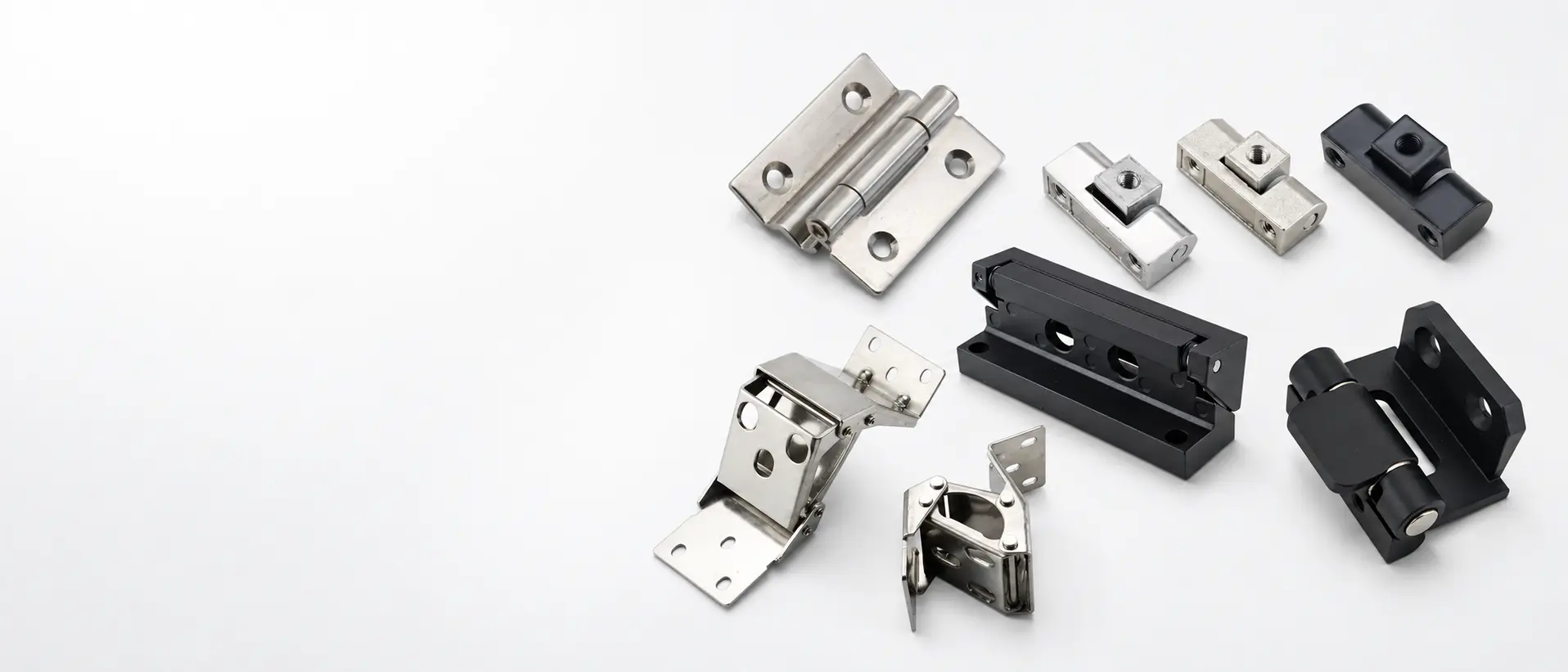

Bisagras ocultas industriales
Bisagras para integrar el mecanismo dentro de puertas, marcos y paneles. Compare modelos por material, ángulo y dimensiones publicadas y valide el montaje con el plano 2D.
Compruebe primero la relación entre puerta y marco
Esta relación condiciona la trayectoria y el espacio disponible, pero la compatibilidad final debe confirmarse en el plano del modelo.
Puerta saliente / superpuesta
La hoja queda por delante de la cara del marco al cerrar.
Puerta a paño / enrasada
La hoja queda alineada con la cara exterior del marco.
Puerta encastrada
La hoja queda dentro de la abertura o del perímetro del marco.
Modelos de bisagras ocultas
Compare los modelos por material, ángulo y dimensiones publicadas. Utilice el plano 2D para confirmar la geometría y el montaje antes de seleccionar una referencia.
Los archivos STEP se proporcionan comprimidos en formato RAR.

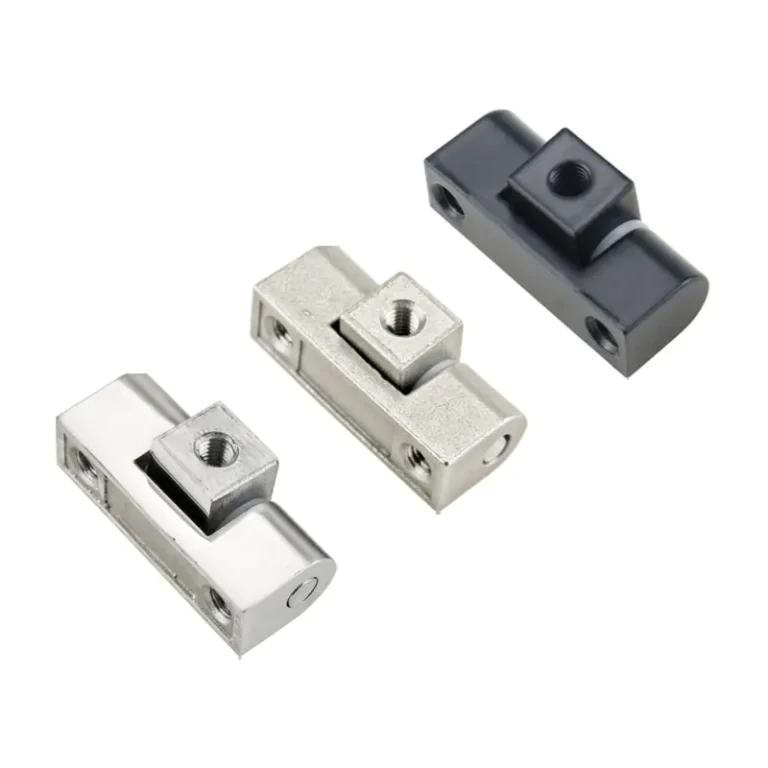

XG02-157-1
Bisagra con conexión roscada M6 para armarios industriales
- Material
- Acero inoxidable SUS304, Aleación de zinc
- Apertura
- 180°
- Dimensiones
- 45 × 14 mm
XG02-086
Bisagra de ángulo recto con retorno automático por resorte
- Material
- Acero inoxidable SUS304
- Apertura
- 90°
- Dimensiones
- 61 × 60 mm

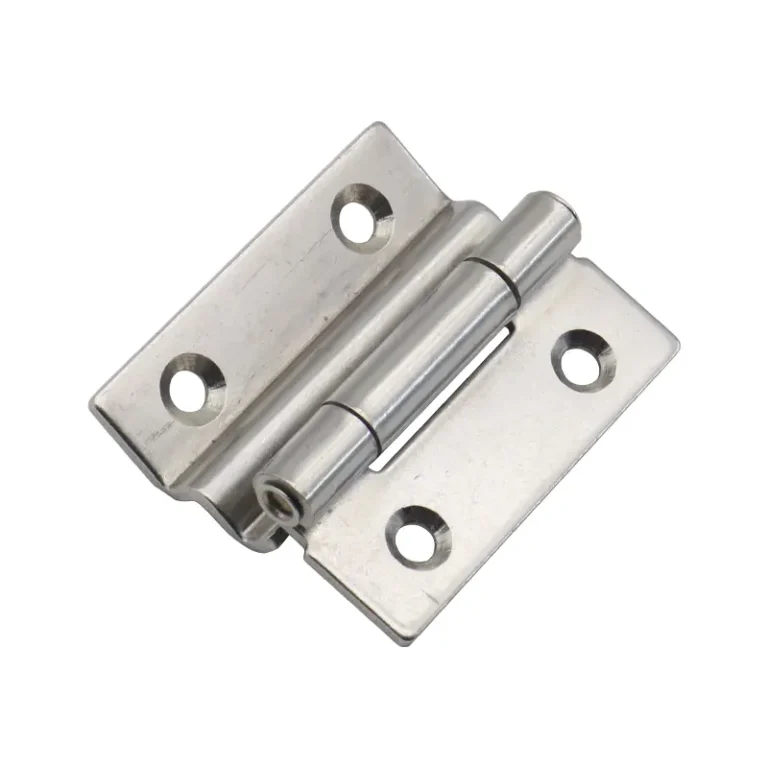

XG02-021-2
Bisagra de doblez en ángulo recto para equipos de automatización
- Material
- Acero inoxidable SUS304
- Apertura
- 180°
- Dimensiones
- 50.8 × 40 mm

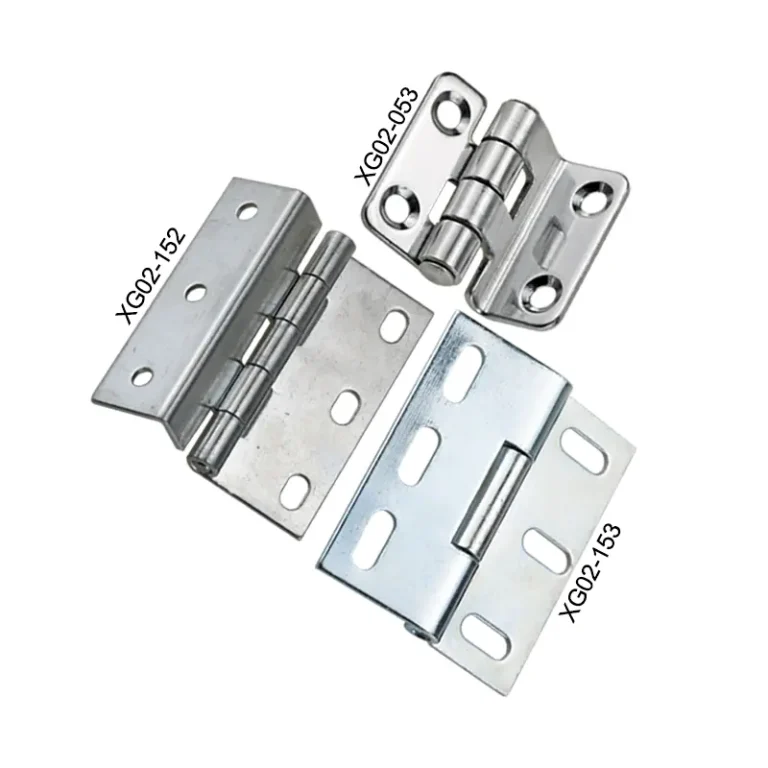

XG02-053/XG02-152/XG02-153
Bisagra de eje curvado con ajuste de altura para puertas
- Material
- Acero al carbono, Acero inoxidable SUS304
- Apertura
- 180°
XG02-004
Bisagra desmontable macho-hembra para puertas de cajas metálicas
- Material
- Aleación de zinc
- Apertura
- 180°
- Dimensiones
- 60 × 40 mm

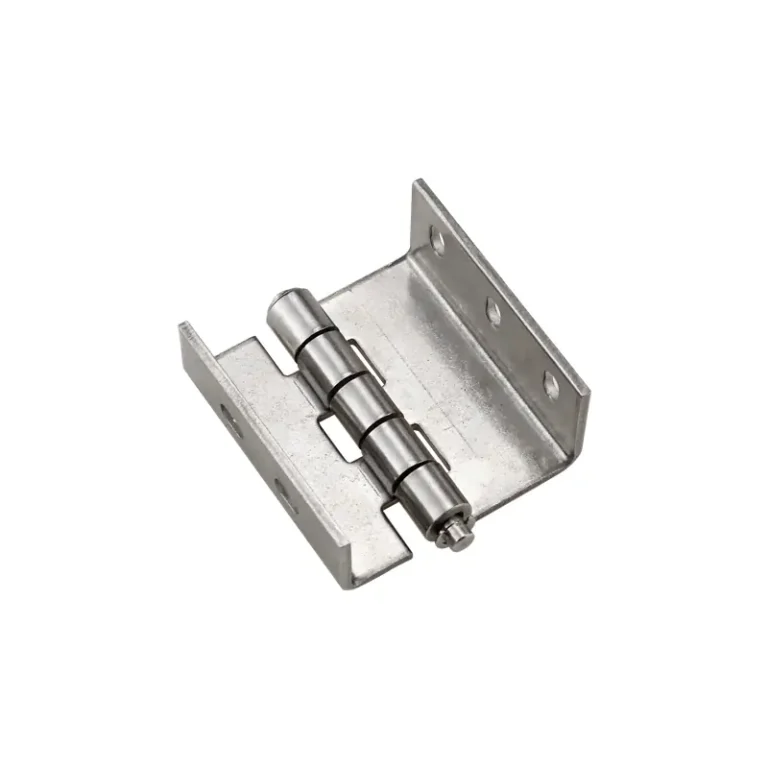

XG02-110
Bisagra doble plegable de acero inoxidable para cajas metálicas
- Material
- Acero inoxidable SUS304
- Dimensiones
- 65 × 61.5 mm

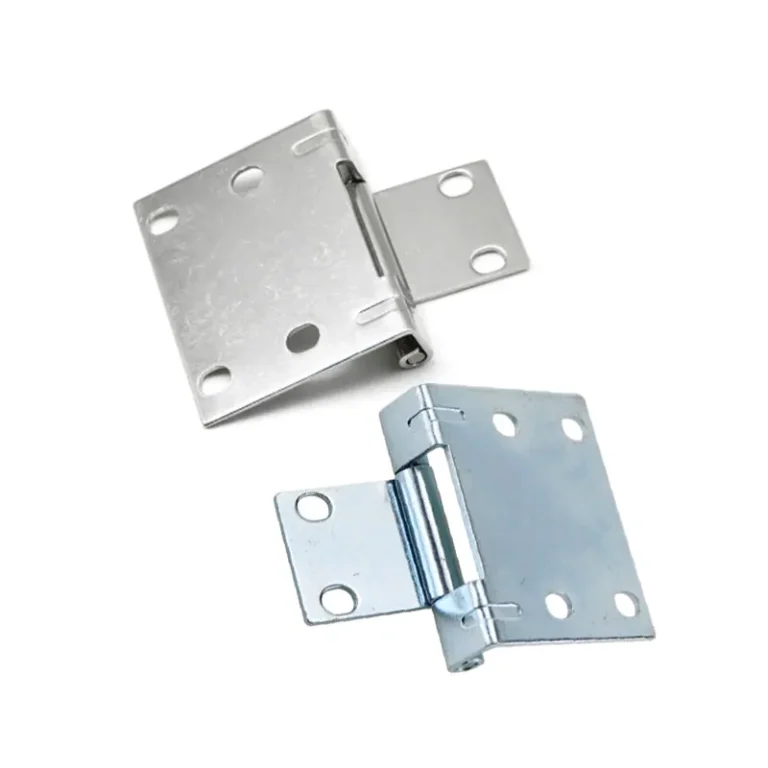

XG02-060
Bisagra empotrada para gabinete de comunicaciones
- Material
- Acero al carbono, Acero inoxidable SUS304
- Dimensiones
- 91 × 70 mm
XG02-026
Bisagra en L de aleación de zinc con montaje lateral
- Material
- Aleación de zinc
- Apertura
- 180°
- Dimensiones
- 48 × 35 mm

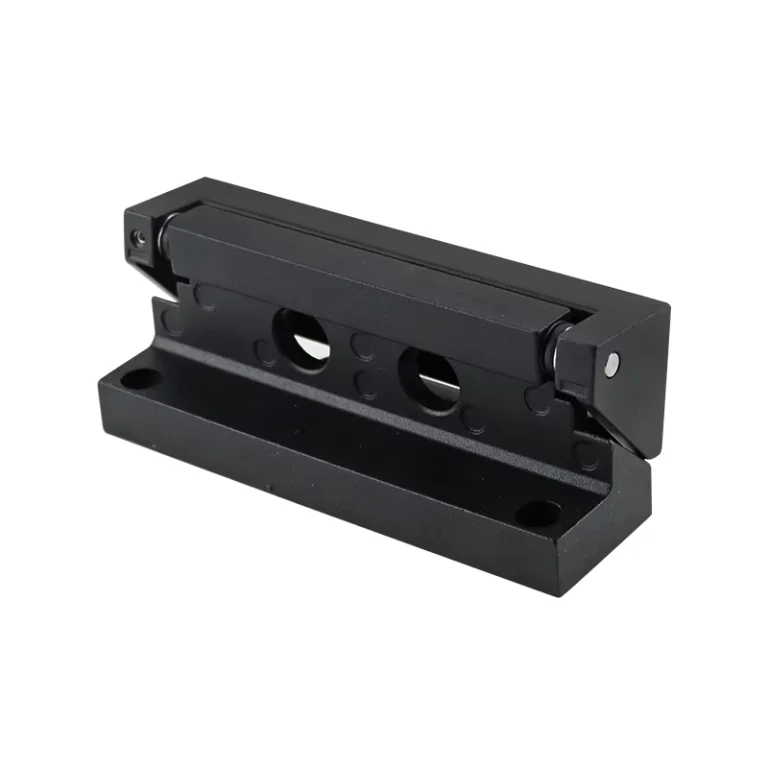

XG02-097
Bisagra oculta negra para armario industrial138×47 mm
- Material
- Aleación de zinc
- Apertura
- 120°
- Dimensiones
- 138 × 47 mm

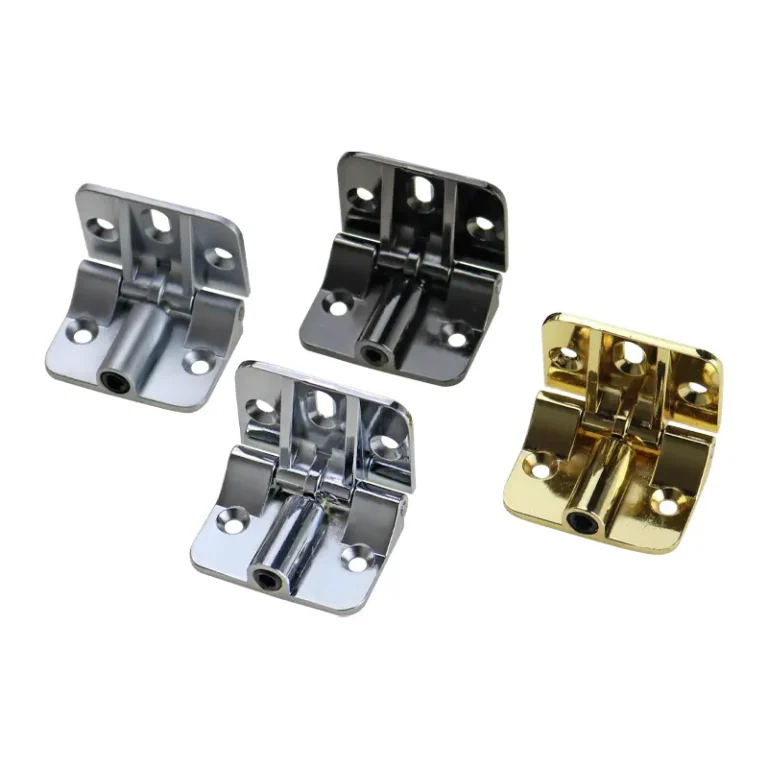

XG02-009
Bisagra plegable con tope para puertas de muebles
- Material
- Aleación de zinc
- Apertura
- 180°
- Dimensiones
- 60 × 44.5 mm
HG02-015
Bisagra plegable oculta de cuatro ejes
- Material
- Acero inoxidable SUS304, Acero inoxidable SUS316
- Apertura
- 180°
- Dimensiones
- 100 × 50 mm
Indique la geometría de la puerta y el marco, el espacio disponible, el ángulo requerido y la cantidad prevista.
Compra y suministro
El precio se confirma según el modelo, la cantidad y los requisitos de fabricación.
Solicitar cotizaciónGeometría de montaje
La compatibilidad debe confirmarse con el plano del modelo y la geometría real de la puerta y el marco.
- Relación puerta–marco
- Confirme si la hoja queda saliente, a paño o encastrada respecto del marco.
- Espacio interior
- Compruebe el espacio disponible dentro de la puerta, el marco y alrededor de los componentes próximos.
- Trayectoria y ángulo
- Verifique el ángulo requerido y que la puerta pueda completar el recorrido sin interferencias.
- Carga y geometría
- Considere el peso, las dimensiones, el centro de gravedad, la separación entre bisagras y la rigidez del conjunto.
Las dimensiones exteriores de la bisagra no sustituyen las dimensiones de instalación indicadas en el plano.
Adaptación OEM de bisagras ocultas
Si una referencia estándar no encaja con la geometría, el recorrido o el espacio disponible, HSP puede revisar una adaptación o un desarrollo personalizado.
Qué debe enviar
- Plano de puerta y marco
- Espacio interior disponible
- Ángulo requerido
- Material / acabado
- Cantidad prevista
Qué revisamos
- Geometría del eje
- Trayectoria de apertura
- Interferencias
- Fijación
- Material
- Viabilidad de fabricación
Antes de producir
- Solución técnica
- Muestra cuando corresponda
- Plazo según cantidad y requisitos
Recursos técnicos
Preguntas frecuentes
¿Qué debo comprobar antes de seleccionar una bisagra oculta?
Confirme la relación entre puerta y marco, el espacio interior, el ángulo requerido y la geometría del conjunto antes de validar una referencia.
¿Cómo confirmo si una bisagra cabe dentro del marco?
Revise el plano 2D de la referencia y compárelo con el espacio real disponible en la puerta y el marco.
¿Qué ángulo de apertura necesito?
Depende del acceso necesario para uso o mantenimiento y de las posibles interferencias. Utilice el ángulo publicado para la referencia concreta.
¿Cómo se evalúa la carga?
Considere el peso, las dimensiones, el centro de gravedad, el número de bisagras y la rigidez del conjunto. No utilice un valor aislado en kilogramos para seleccionar el modelo.
¿Hay planos y archivos STEP disponibles?
Los 12 modelos disponen de plano dimensional. La disponibilidad de STEP se muestra para cada referencia.
¿Puede HSP adaptar una bisagra oculta?
HSP puede revisar la geometría, el recorrido, la fijación, el material y la viabilidad de fabricación cuando una referencia estándar no encaja con el proyecto.
Solicitar cotización de bisagras ocultas
Si conoce el modelo, indique la referencia y la cantidad.
Si aún está comparando opciones, indique la geometría de la puerta y el marco, el espacio disponible, el ángulo requerido y la cantidad prevista.
