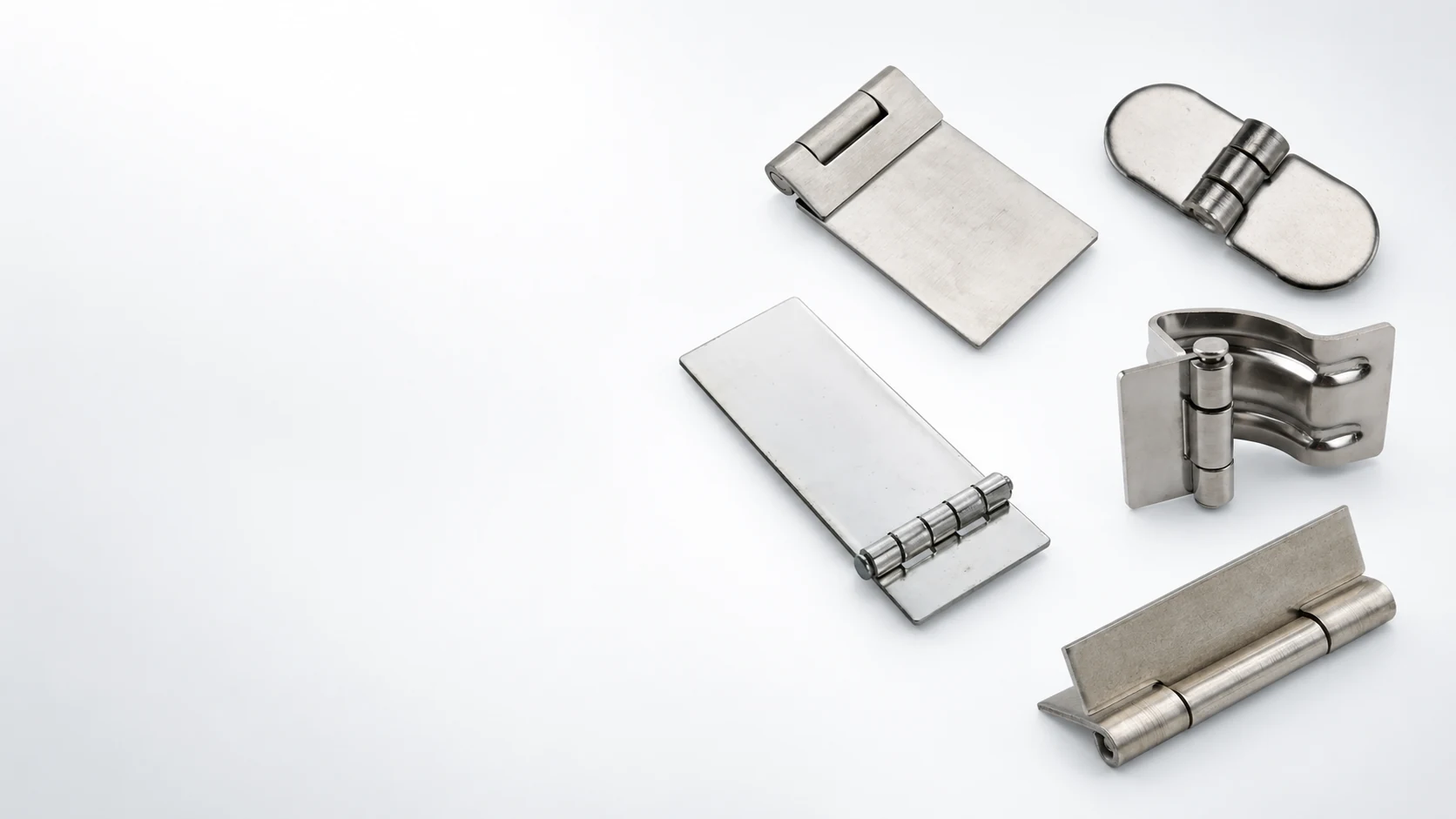

Bisagras para soldar industriales
Bisagras para integrar de forma permanente puertas, bastidores y estructuras metálicas. Compare material, dimensiones y geometría publicada antes de validar el interfaz de soldadura.
La alineación del eje debe verificarse antes y después de soldar.
Cómo elegir la geometría soldable
La forma define cómo se integra el eje en la puerta y el bastidor.
Cilíndrica desmontable
Interfaz compacto alrededor del barril y posibilidad de retirar la hoja para mantenimiento.
Hoja o pala soldable
Superficie amplia para integrar la bisagra en puerta y bastidor metálicos.
Perfil compacto soldable
Geometría de menor tamaño para conjuntos con espacio de integración limitado.
Modelos de bisagras para soldar
Compare material, dimensiones y apertura cuando están publicados. Revise el plano 2D y el archivo CAD antes de validar una referencia.
7 modelos
Modelo XG02-150
Bisagra cilíndrica desmontable soldable de alta resistencia
- Material
- Acero al carbono
- Apertura
- 180°

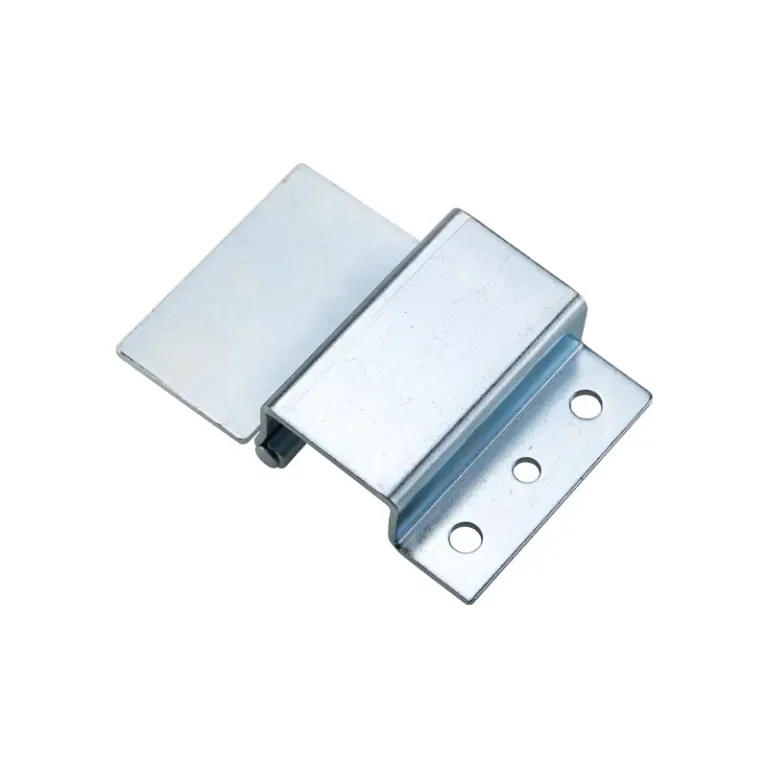

Modelo XG02-058
Bisagra cóncavo-convexa para soldar en panel de gabinete
- Material
- Acero al carbono
- Dimensiones
- 97 × 62 mm

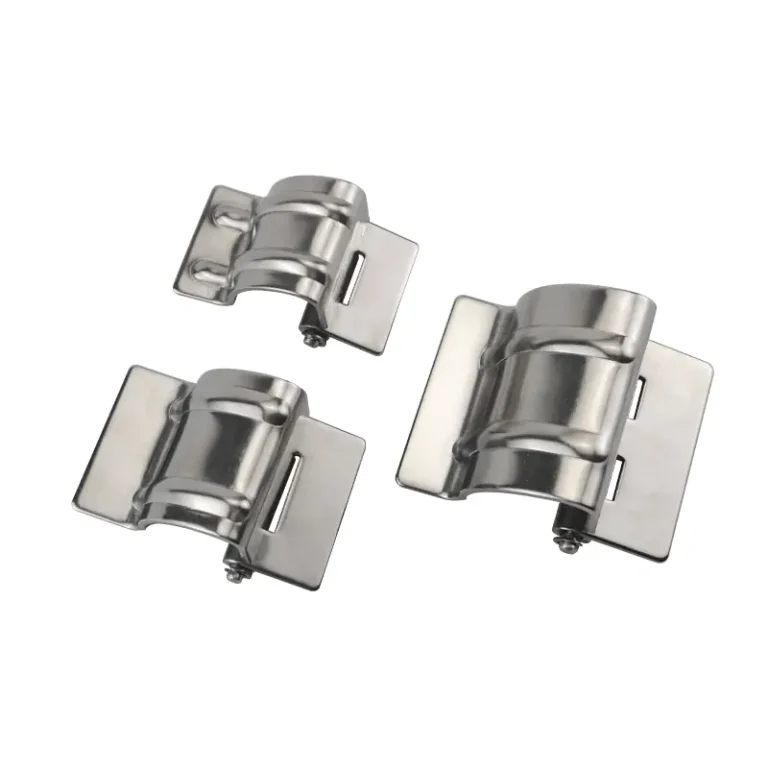

Modelo XG02-092
Bisagra de brazo curvo ajustable para montaje interior
- Material
- Acero al carbono, Acero inoxidable SUS304
Modelo XG02-066-3
Bisagra de pala larga sin agujeros 118×62 mm
- Material
- Acero al carbono, Acero inoxidable SUS304
- Dimensiones
- 118 × 62 mm
- Apertura
- 180°
Modelo XG02-052
Bisagra mini de acero inoxidable soldable con apertura 180°
- Material
- Acero inoxidable SUS304
- Dimensiones
- 25.4 × 9.7 mm
- Apertura
- 180°
Modelo XG02-066-1
Bisagra soldable sin agujeros asimétrica de 8 pulgadas
- Material
- Acero inoxidable SUS304
- Dimensiones
- 185 × 65 mm
- Apertura
- 180°
Modelo XG02-047
Bisagra ultraplana inox 304 soldable para gabinetes
- Material
- Acero inoxidable SUS304
- Dimensiones
- 50 × 32 mm
- Apertura
- 180°
Antes de soldar
La geometría publicada ayuda a comparar referencias; la compatibilidad final depende del interfaz real y del proceso de unión.
-
Preparar el interfaz
Confirme el material y espesor de puerta y bastidor, la zona soldable y la posición prevista del eje.
-
Alinear
Compruebe el eje, la holgura de la puerta, el recorrido y la fijación temporal antes de aplicar calor.
-
Soldar
Controle el aporte térmico y la secuencia, y proteja el pivote y las superficies móviles.
-
Validar
Revise movimiento, alineación, interferencias y la protección superficial alrededor de la unión.
Una desviación del eje puede aumentar la fricción o bloquear el movimiento.
La concentración de calor y la contracción pueden modificar la posición del eje.
La soldadura puede alterar el revestimiento alrededor de la unión.
Compra y suministro
Calidad y pruebas- Stock
- Envío 1–3 días para productos disponibles
- MOQ
- Desde 1 unidad
- Muestras
- Muestras gratuitas para evaluación
- Personalización
- Plazo según cantidad y requisitos
- Precio
- Según referencia, cantidad y requisitos de fabricación
Adaptación OEM del interfaz soldado
Si una referencia estándar no encaja con la geometría, el material, la zona soldable o la posición del eje, HSP puede revisar una adaptación o un desarrollo personalizado.
Qué debe enviar
- Plano de puerta y bastidor
- Material y espesor
- Zona disponible para soldadura
- Apertura y movimiento requeridos
- Necesidad de desmontaje
- Cantidad prevista
Qué revisamos
- Geometría y posición del eje
- Interfaz de soldadura
- Compatibilidad de materiales
- Interferencias
- Viabilidad de fabricación
- Prototipo y validación cuando corresponda
Siguiente paso
Preguntas frecuentes
¿Qué tipos de bisagras pueden soldarse?
Este catálogo incluye geometrías cilíndricas, de pala y compactas diseñadas para integración soldada. Confirme siempre la geometría concreta en el plano de la referencia.
¿Qué material debe elegirse para una bisagra soldable?
Compare el material publicado de la bisagra con los materiales reales de la puerta y el bastidor. Si se combinan materiales distintos, el procedimiento y la protección anticorrosiva deben revisarse para el conjunto.
¿Cómo se evita la desalineación durante la soldadura?
Posicione temporalmente el conjunto, compruebe el eje y la holgura, y controle el aporte de calor y la secuencia. Después de soldar, vuelva a validar el recorrido y las interferencias.
¿Puede una bisagra soldable ser desmontable?
Sí, el catálogo incluye una referencia cilíndrica desmontable soldable. La función debe confirmarse en la ficha y en el plano del modelo seleccionado.
¿Hay planos CAD y muestras disponibles?
Los 7 modelos disponen de plano 2D y 6 cuentan con archivo STEP/CAD. Las muestras gratuitas están disponibles para evaluación; la referencia y el plazo se confirman al solicitarla.
Solicitar cotización de bisagras soldables
Si conoce el modelo, indique la referencia y la cantidad. Si necesita seleccionar una bisagra, describa el material, el espesor, la zona disponible para soldadura, el movimiento y la cantidad prevista.
