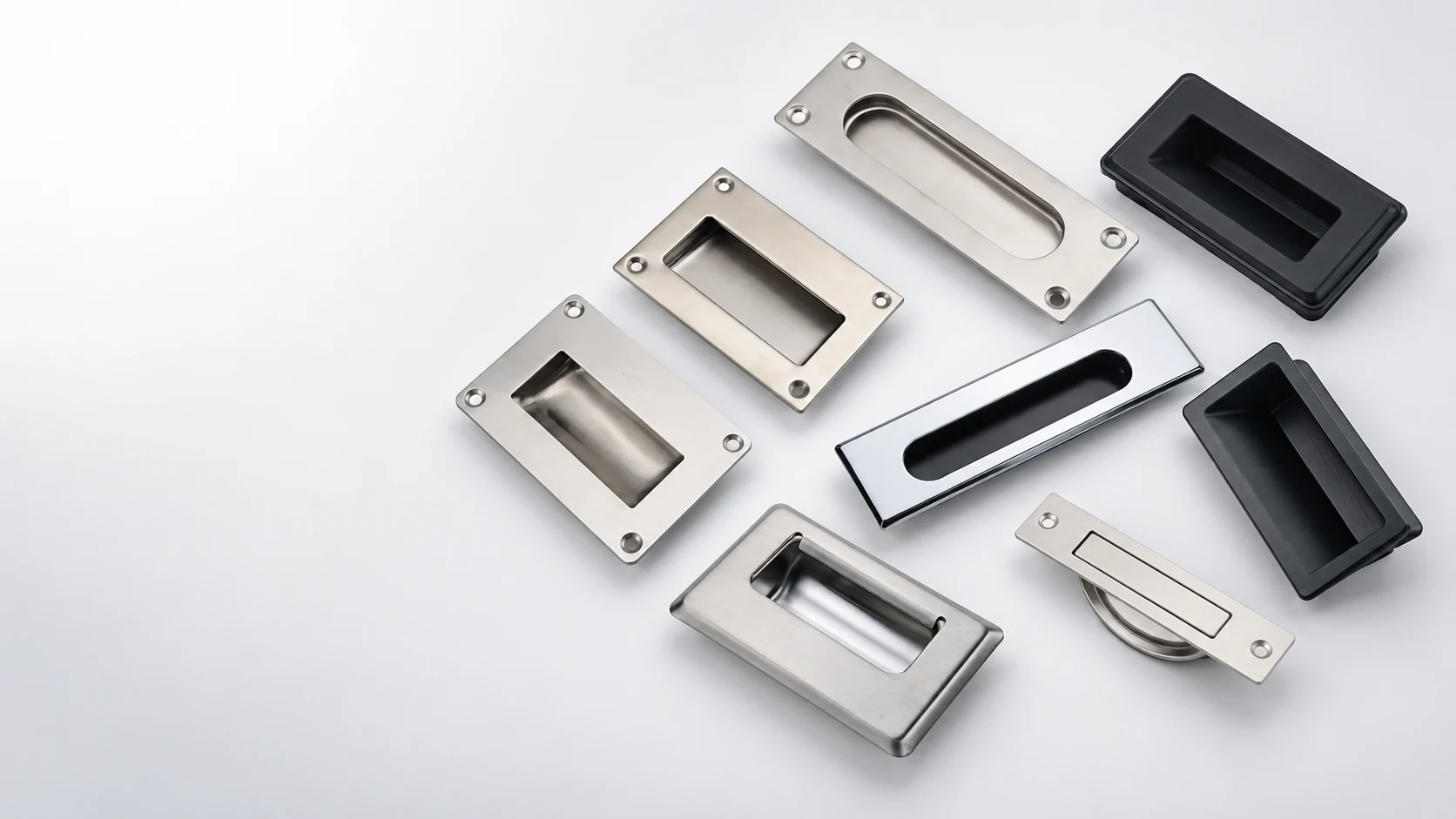

Manijas empotradas industriales
Las manijas empotradas industriales integran la zona de agarre dentro de un recorte del panel para limitar la proyección exterior en armarios, maquinaria y equipos técnicos.
Seleccione el modelo según el recorte, la profundidad disponible, el espacio de agarre, el espesor del panel y el sistema de fijación.
- Recorte del panelAnchura, altura, radio y tolerancias documentadas.
- Profundidad y agarreEspacio posterior, abertura útil y profundidad de la zona de agarre.
- Fijación y panelEspesor, tornillos, clips u otro sistema documentado.
Antes de cortar el panel
Antes de mecanizar el panel, preseleccione la referencia y verifique en su plano el recorte, el espesor admisible y el espacio posterior requerido.
Cambiar el recorte después de fabricar el panel puede afectar al montaje del conjunto.
- Recorte
- Confirme la anchura, la altura y el radio según el plano del modelo.
- Profundidad empotrada
- Compruebe cuánto entra el cuerpo de la manija detrás del plano frontal del panel.
- Espacio posterior requerido
- Confirme el volumen total que debe quedar libre para el cuerpo, la fijación y la instalación.
- Panel
- Confirme el espesor, la rigidez y el sistema real de montaje.
Dimensiones que definen el montaje
No utilice las dimensiones exteriores como sustituto del recorte o del espacio de agarre.
Recorte
- Ancho del recorte
- Alto del recorte
- Radio de esquina
- Tolerancia, si está documentada
Cuerpo empotrado
- Profundidad empotrada
- Espacio posterior requerido
- Proyección sobre el panel
Agarre
- Anchura útil
- Altura útil
- Profundidad útil
- Acceso para dedos o mano
Fijación
- Tipo de montaje
- Orificios
- Rosca o espárragos
- Espesor del panel
Compruebe el espacio detrás del panel
Una manija empotrada utiliza volumen en la parte posterior del panel.
Ese espacio debe revisarse junto con la fijación y los componentes internos.
- Componentes internos
- Compruebe cables, soportes, refuerzos y otros componentes situados detrás del recorte.
- Fijación
- Reserve acceso para tornillos, tuercas, clips o elementos previstos por el modelo.
- Agarre
- Confirme que la geometría interior permite introducir los dedos o la mano según la aplicación real.
Otras familias de manijas
Manijas industriales
Agarres fijos montados en la superficie sin recorte empotrado.
Ver categoría
Tiradores en U
Tiradores rígidos con dos soportes y una zona exterior de agarre.
Ver categoría
Manijas plegables
La empuñadura puede abatirse para reducir la proyección exterior.
Ver categoría
Manijas personalizadas
Geometría, recorte, fijación, material o acabado desarrollados para un proyecto OEM.
Ver categoríaAplicaciones industriales
Armarios eléctricos
Manijas empotradas para puertas y paneles técnicos donde debe limitarse la proyección exterior.
Qué debe confirmar
- Recorte y profundidad
- Espesor del panel
- Espacio posterior para la fijación
Maquinaria industrial
Soluciones de agarre para protecciones, puertas de mantenimiento y módulos donde el espacio exterior es limitado.
Qué debe confirmar
- Dimensiones del recorte
- Interferencias detrás del panel
- Acceso para la mano
Vehículos industriales
Manijas empotradas para compartimentos y paneles técnicos donde una menor proyección facilita la integración.
Qué debe confirmar
- Profundidad disponible
- Sistema de fijación
- Material y acabado especificados para el equipo
Soporte para seleccionar o desarrollar una manija empotrada
Indique el tamaño del recorte, la profundidad disponible, el espesor del panel y el sistema de fijación.
Si dispone de un plano o una fotografía, menciónelo en el mensaje. Después de recibir la consulta, el equipo HSP le facilitará el canal para compartir el archivo.
HSP revisa el recorte, la profundidad, el agarre, la fijación, el material, el acabado y las posibles interferencias antes de recomendar un modelo o preparar un desarrollo OEM.
- Revisión de recorte y profundidad
- Confirmación de panel y fijación
- Desarrollo de geometría y acabado OEM
Preguntas frecuentes
Respuestas para preparar la selección y la consulta técnica.
¿Qué es una manija empotrada industrial?
Es una manija cuya zona de agarre queda integrada total o parcialmente dentro de un recorte del panel para reducir la proyección exterior.
¿Qué diferencia hay entre una manija empotrada y una manija plegable?
La manija empotrada utiliza un recorte del panel para alojar una zona de agarre fija.
La manija plegable incorpora una empuñadura móvil que gira o se abate.
Si existe movimiento, la función debe revisarse antes de asignar la categoría.
¿Qué medidas necesito para preparar el recorte?
Confirme la anchura, la altura, el radio de las esquinas y cualquier tolerancia indicada en el plano del modelo.
No utilice las dimensiones exteriores del producto como dimensiones del recorte.
¿La profundidad empotrada es igual al espacio posterior requerido?
No.
La profundidad empotrada describe cuánto entra el cuerpo de la manija detrás del plano del panel.
El espacio posterior requerido también puede incluir la fijación y el espacio necesario para completar el montaje sin interferencias.
¿Todas las manijas empotradas quedan completamente enrasadas?
No.
La proyección sobre el panel depende de la geometría y del montaje del modelo.
Utilice la dimensión documentada de la referencia real y no suponga una proyección de 0 mm.
Contenido técnico revisado por el equipo de ingeniería HSP.
Solicitar recomendación o cotización
No necesita conocer la referencia exacta.
Indique el recorte, la profundidad disponible, el espesor del panel, la fijación y la cantidad aproximada.
