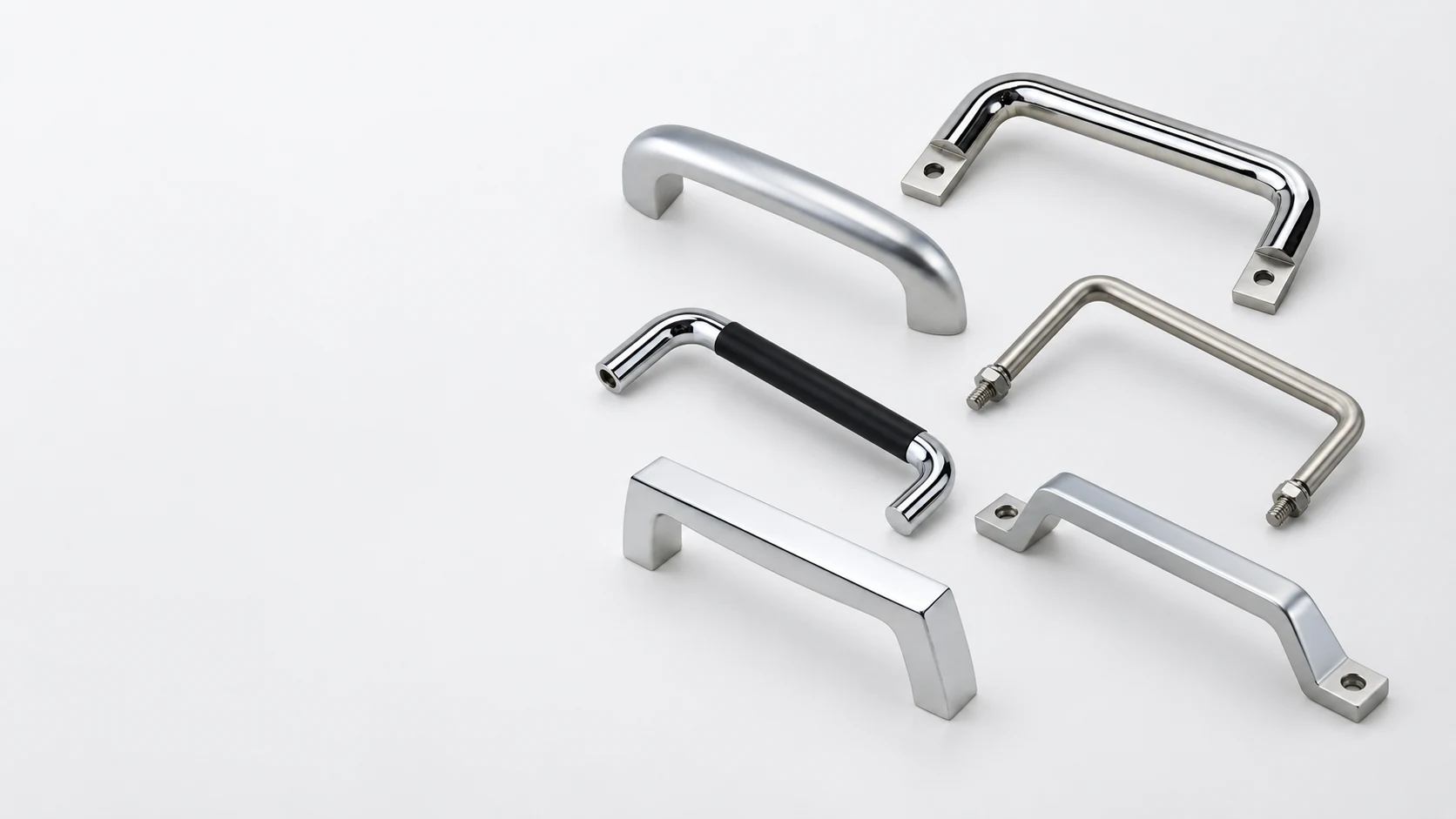

Manijas industriales fijas
Las manijas industriales fijas ofrecen una superficie de agarre para puertas de armarios, paneles técnicos, protecciones de maquinaria y módulos de equipos OEM.
Seleccione el modelo según la geometría, la fijación, la distancia entre centros, el espacio de agarre y la proyección permitida.
- Geometría de agarreRecta, arqueada, de barra, moldeada, desplazada u otra forma documentada.
- FijaciónMontaje frontal, posterior, con espárragos o tornillos pasantes.
- Panel y espacioDistancia entre centros, espesor, agarre disponible y proyección exterior.

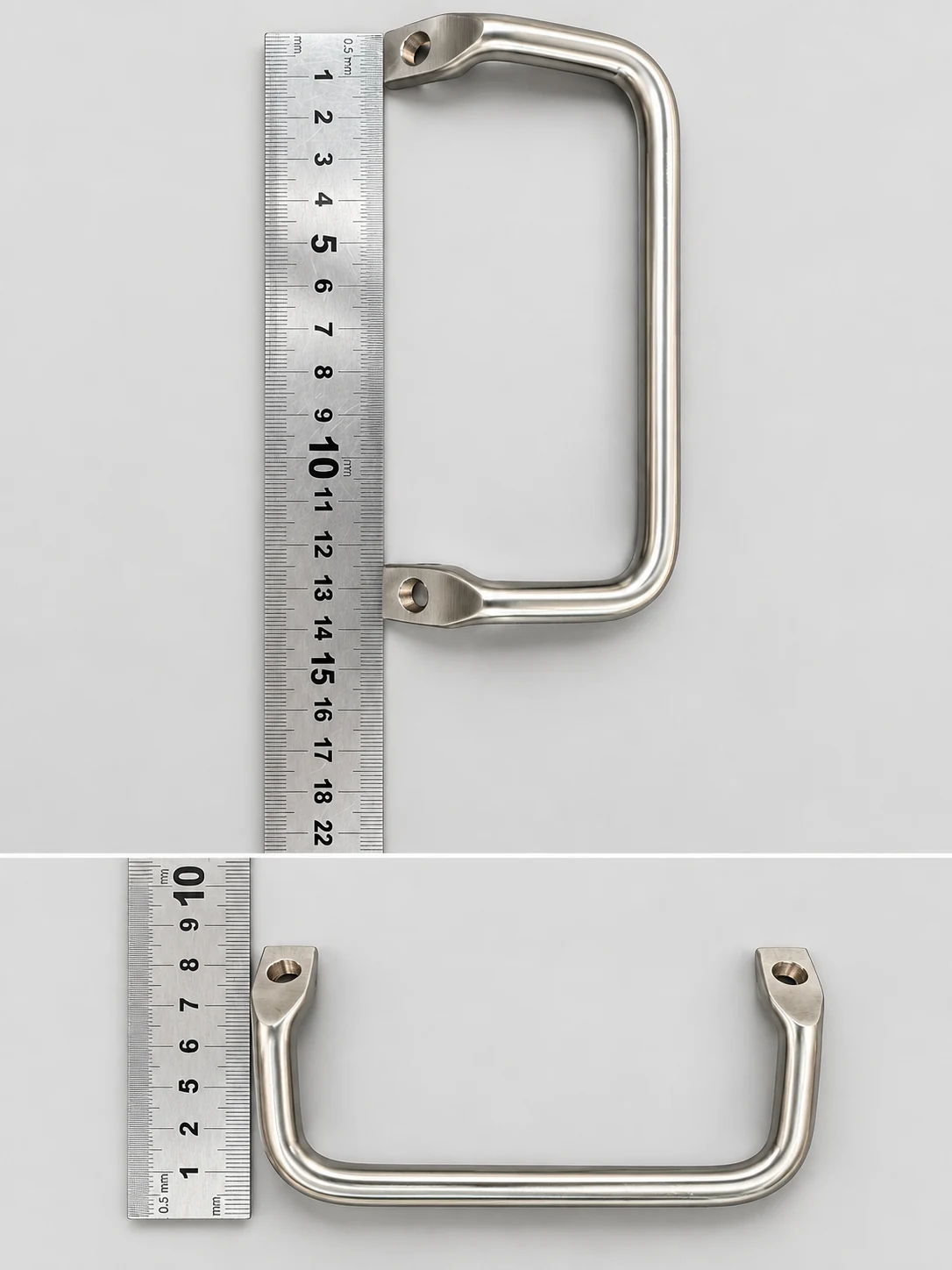

Cómo se monta y qué debe medir
La manija, los elementos de fijación y el panel deben revisarse como un conjunto.
Las dimensiones deben tomarse sobre la configuración real de montaje.
Distancia entre centros
Mida entre los ejes de los puntos de fijación, no entre sus bordes.
Geometría exterior
Confirme la longitud, el ancho y el espacio disponible en el panel.
Espacio de agarre
Revise la longitud útil y la separación para introducir la mano o los dedos.
Proyección
Compruebe cuánto sobresale la manija respecto al panel.
Panel y fijación
Confirme el espesor, los orificios, la rosca, la longitud de fijación y el acceso posterior.
Cómo seleccionar la manija
Defina primero la geometría y el espacio de agarre.
Después confirme la fijación, la proyección y el panel real.
Defina el agarre
- Geometría recta, arqueada, de barra, moldeada o desplazada
- Longitud útil de agarre
- Espacio para dedos o mano
Mida la fijación
- Distancia entre centros
- Diámetro de orificios o rosca
- Montaje frontal, posterior o pasante
Reserve el espacio
- Proyección exterior
- Interferencias con puertas y componentes
- Acceso para la mano y las herramientas
Valide el conjunto
- Espesor y rigidez del panel
- Material y acabado documentados
- Dirección real del esfuerzo y frecuencia de uso
Elija la familia correcta
Compare la geometría, el movimiento y la integración con el panel antes de elegir una categoría.
Manijas industriales
Agarre fijo montado en la superficie para puertas, paneles y equipos industriales.
Categoría actual
Tiradores en U
Geometría U con dos puntos de fijación y una zona de agarre definida.
Ver categoría
Manijas plegables
La empuñadura se abate para reducir la proyección exterior.
Ver categoría
Manijas empotradas
El agarre queda integrado en un recorte del panel.
Ver categoría
Manijas personalizadas
Geometría, fijación, material o acabado desarrollados para un proyecto OEM.
Ver categoríaAplicaciones industriales
Soporte para seleccionar o desarrollar la manija
Indique la geometría, la distancia entre centros, el tipo de fijación, el panel y el espacio de agarre disponible.
Si dispone de un plano o una fotografía, menciónelo en el mensaje. Después de recibir la consulta, el equipo HSP le facilitará el canal para compartir el archivo.
HSP revisa las dimensiones, la fijación, el material, el acabado y las interferencias antes de recomendar un modelo o preparar un desarrollo OEM.
- Revisión de dimensiones, orificios, roscas y fijación
- Confirmación del agarre, la proyección y las interferencias
- Desarrollo de geometría, material y acabado OEM
Preguntas frecuentes
Respuestas para preparar la selección y la consulta técnica.
¿Qué es una manija industrial?
Es un componente fijo que proporciona una superficie de agarre para accionar puertas, paneles y módulos de equipos sin integrar un mecanismo de cierre.
¿Qué diferencia hay entre una manija industrial y un tirador en U?
El tirador en U se define por una geometría U con dos soportes y una zona de agarre relacionada. La categoría Manijas industriales agrupa otras estructuras fijas que no se clasifican como plegables, empotradas o en U.
¿Cómo se mide la distancia entre centros?
Se mide entre los ejes de los puntos de fijación, no entre sus bordes ni sobre la longitud total de la manija.
¿Qué espacio de agarre debo confirmar?
Revise la longitud útil y la separación entre el panel y la zona de agarre. Considere la mano, los dedos o el guante previsto para la aplicación.
¿Puedo utilizar la manija para levantar el equipo?
No debe asumirse. Solo puede utilizarse como punto de izado si la documentación del modelo, la fijación, el panel y la validación del conjunto lo permiten expresamente.
Contenido técnico revisado por el equipo de ingeniería HSP.
Solicitar recomendación o cotización
No necesita conocer la referencia exacta.
Indique la geometría, la distancia entre centros, el tipo de fijación, el panel, el material y la cantidad aproximada.
