Bisagras ocultas
Bisagra plegable con tope para puertas de muebles
- Modelo
- XG02-009

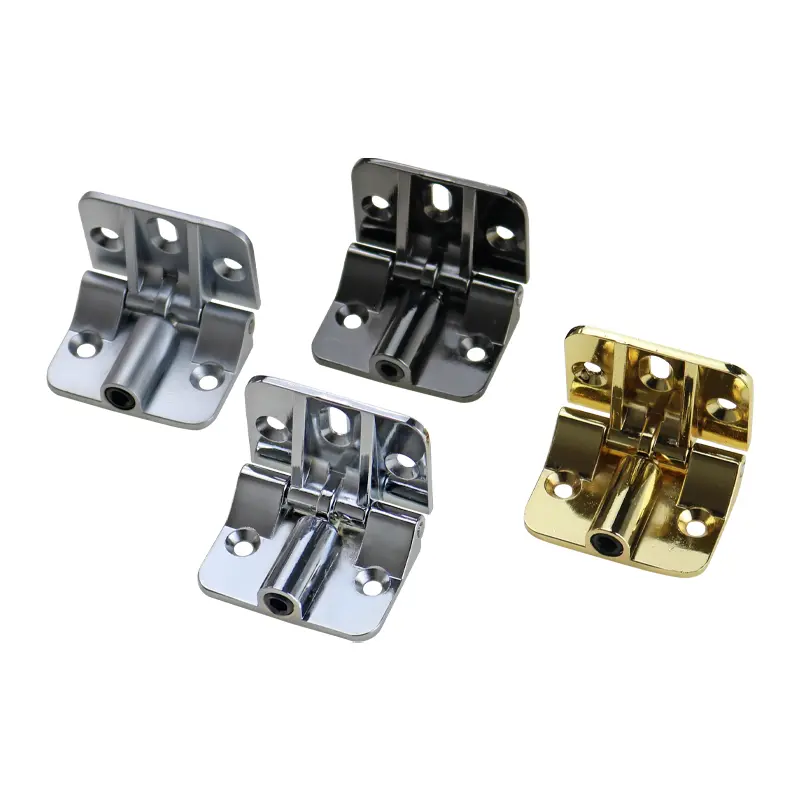

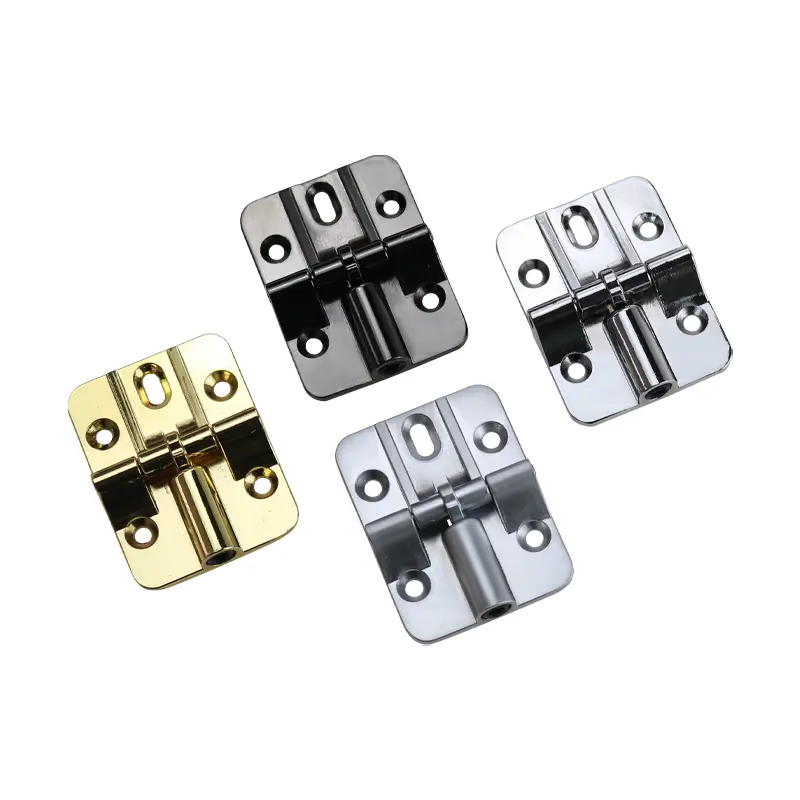

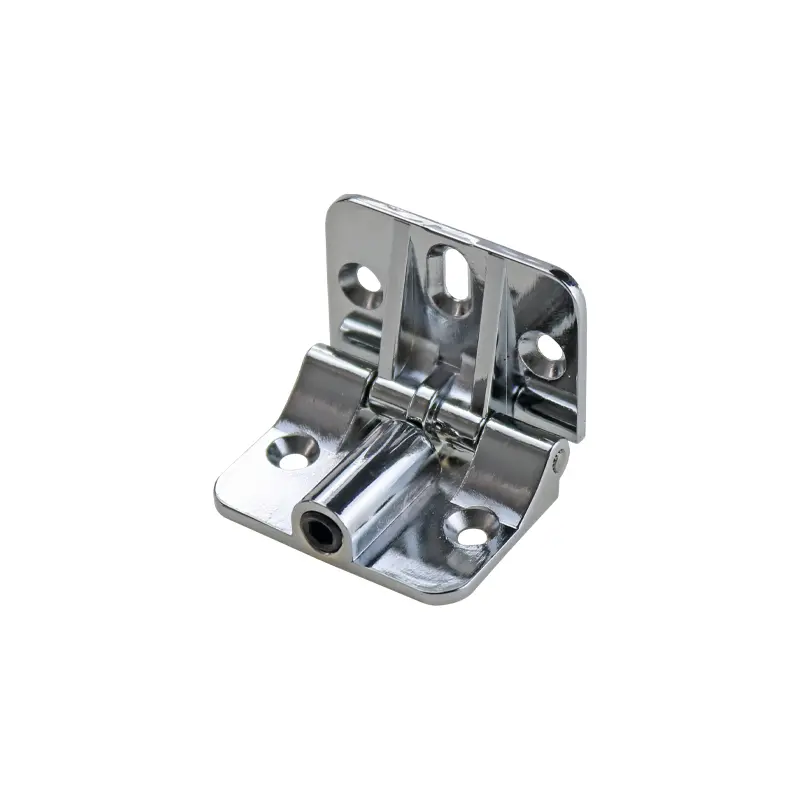

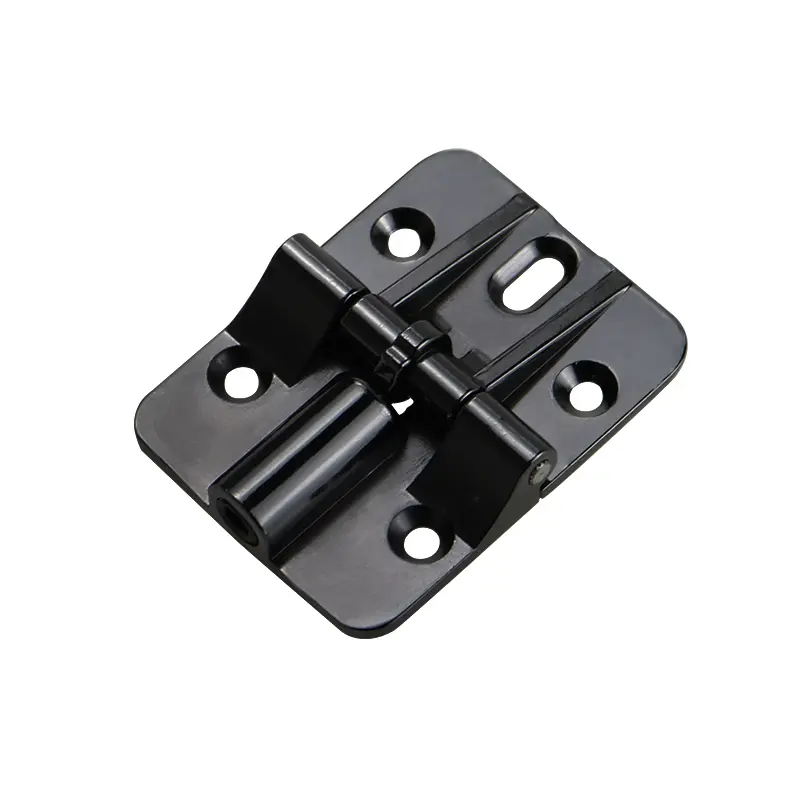

Bisagra ajustable de aleación de zinc con acabados negro, dorado o mate. Incorpora ranuras de regulación para un ajuste preciso y 4 orificios avellanados para una fijación firme. Ideal para puertas plegables de muebles, armarios, cajas y paneles técnicos.
- Material
- Aleación de zinc
- Longitud total
- 60 mm
- Anchura total
- 44,5 mm
- Ángulo de apertura
- 180 °
Información de compra
- Pedido mínimo
- Desde 1 unidad, según referencia.
- Disponibilidad
- A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
- Muestras
- Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
- Precio
- Según modelo, cantidad y requisitos de fabricación.
¿Necesita modificar este modelo?
Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.
Datos técnicos y planos
Especificaciones
- Material
- Aleación de zinc
- Longitud total
- 60 mm
- Anchura total
- 44,5 mm
- Ángulo de apertura
- 180 °
- Tipo de montaje
- Montaje con tornillos

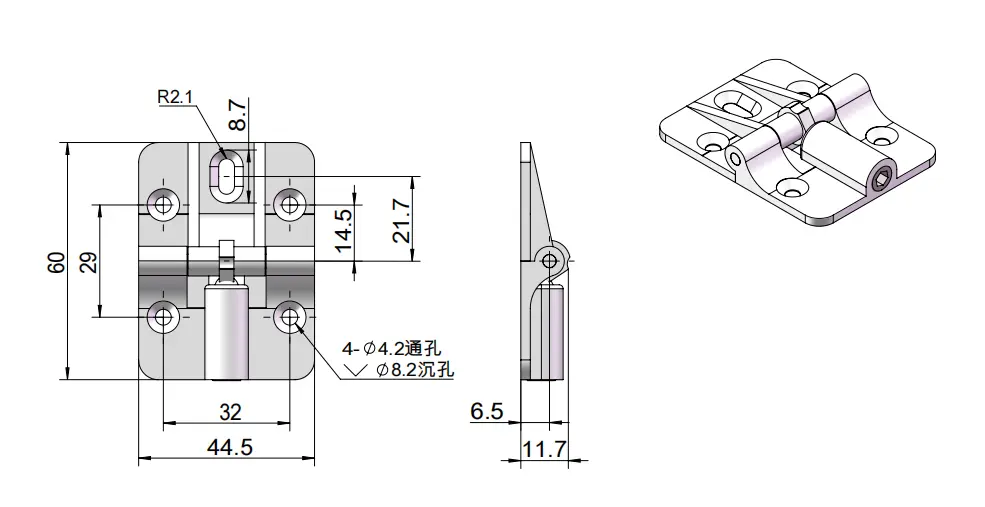

Planos dimensionales
1 de 1
Planos de la serie; confirme las cotas y la referencia antes del montaje.
Información de la referencia
| Modelo | Codificació | Material | Tratamiento de superficies |
| XG02-009 | XG02-009-1 | Aleación de zinc | Negro |
| XG02-009-2 | Dorado | ||
| XG02-009-3 | Acabado mate | ||
| XG02-009-4 | Cromado |
Archivos CAD
Archivos de la serie: compruebe la referencia y la versión antes de utilizarlos. Extraiga los archivos RAR antes de abrirlos en su programa CAD.
Consulta técnica y comercial
Solicitar cotización
Indique la referencia, la cantidad y sus requisitos. Para modificar dimensiones, perforaciones, material o acabado, elija «Personalización / OEM».
