Bisagras ocultas
Bisagra para puerta de caja eléctrica
- Modelo
- XG02-007
Compatible con cajas eléctricas y puertas de armarios de chapa metálica. Fácil montaje y desmontaje, con estructura de pasador que permite retirar rápidamente la puerta del gabinete. Alta capacidad de carga, resistente a impactos y deformaciones.
- Material
- Aleación de zinc
- Longitud total
- 48 mm
- Anchura total
- 37,3 mm
- Ángulo de apertura
- 120 °
Información de compra
- Pedido mínimo
- Desde 1 unidad, según referencia.
- Disponibilidad
- A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
- Muestras
- Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
- Precio
- Según modelo, cantidad y requisitos de fabricación.
¿Necesita modificar este modelo?
Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.
Datos técnicos y planos
Especificaciones
- Material
- Aleación de zinc
- Longitud total
- 48 mm
- Anchura total
- 37,3 mm
- Ángulo de apertura
- 120 °
- Tipo de montaje
- Montaje con tornillos

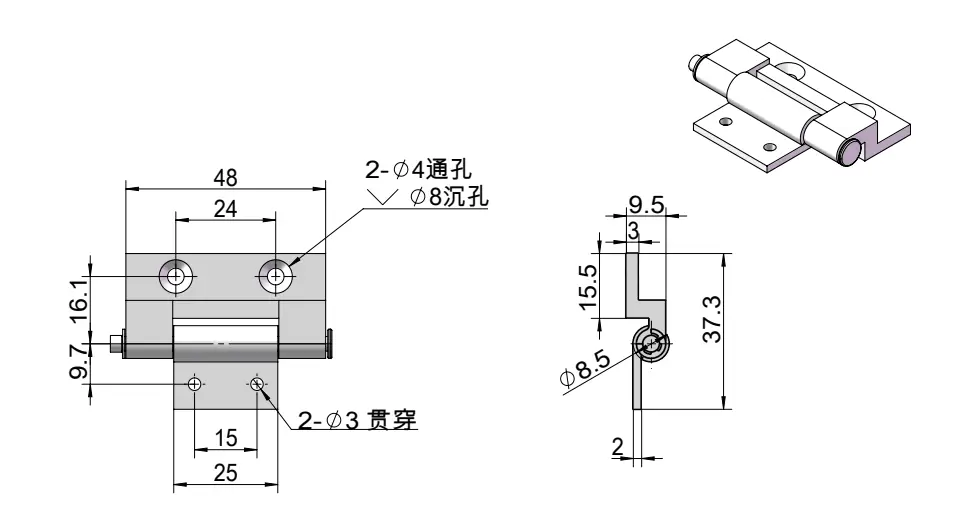

Planos dimensionales
1 de 1
Planos de la serie; confirme las cotas y la referencia antes del montaje.
Información de la referencia
| Código | N.º de artículo | Material | Tratamiento superficial |
|---|---|---|---|
| XG02‑007 | XG02‑007 | ZDC | Cromado |
Archivos CAD
Archivos de la serie: compruebe la referencia y la versión antes de utilizarlos. Extraiga los archivos RAR antes de abrirlos en su programa CAD.
Consulta técnica y comercial
Solicitar cotización
Indique la referencia, la cantidad y sus requisitos. Para modificar dimensiones, perforaciones, material o acabado, elija «Personalización / OEM».
Producto: XG02-007
