Peso y centro de gravedad
Confirme el peso y la distancia del centro de gravedad respecto al eje de giro.
Herrajes para maquinaria industrial: bisagras, cierres y manijas
Seleccione herrajes para resguardos, puertas de mantenimiento, cubiertas y módulos según la carga, el movimiento y el acceso requerido.
El herraje debe validarse como parte del resguardo, la estructura y el sistema completo de la máquina.
Defina primero el movimiento y la carga
Estos datos permiten descartar configuraciones incompatibles antes de comparar productos.
Dirección y ángulo de apertura
Defina si la puerta abre lateralmente, hacia arriba o debe retirarse.
Espacio e interferencias
Compruebe el recorrido respecto a bastidores, cableado, actuadores y protecciones.
Frecuencia y condiciones de servicio
Indique la frecuencia de acceso, la vibración, los impactos y el entorno real.
Seleccione el tipo de acceso de la máquina
Elija la estructura que más se aproxima a su aplicación para revisar movimiento, cierre y manipulación.

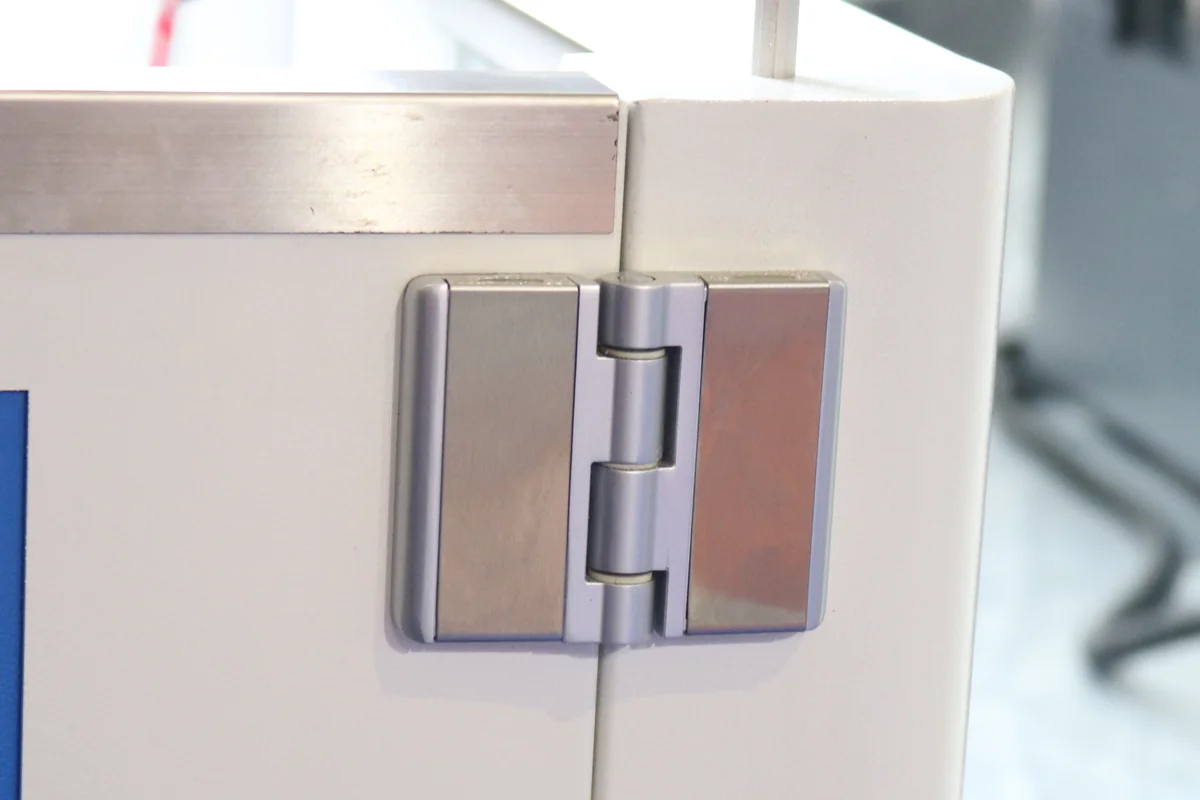

Puerta o resguardo lateral
Acceso lateral a una zona de operación, ajuste o mantenimiento.
Revise: Peso, alineación, ángulo de apertura, cierre y frecuencia de acceso.

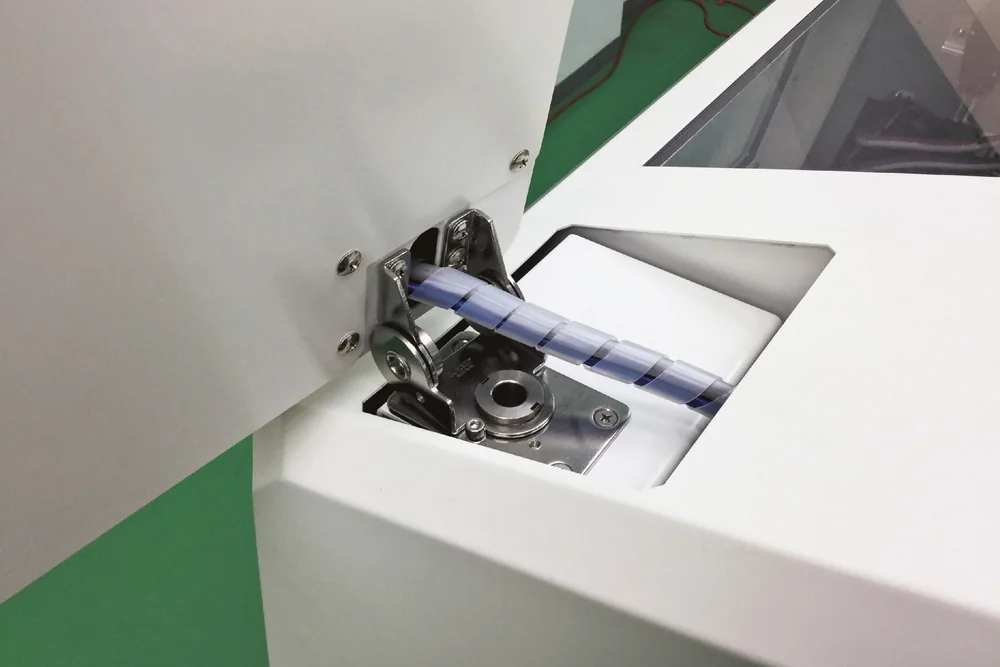

Cubierta superior abatible
Tapa que abre hacia arriba para inspección, carga o mantenimiento.
Revise: Peso, centro de gravedad, par requerido, retención y zona de manipulación.

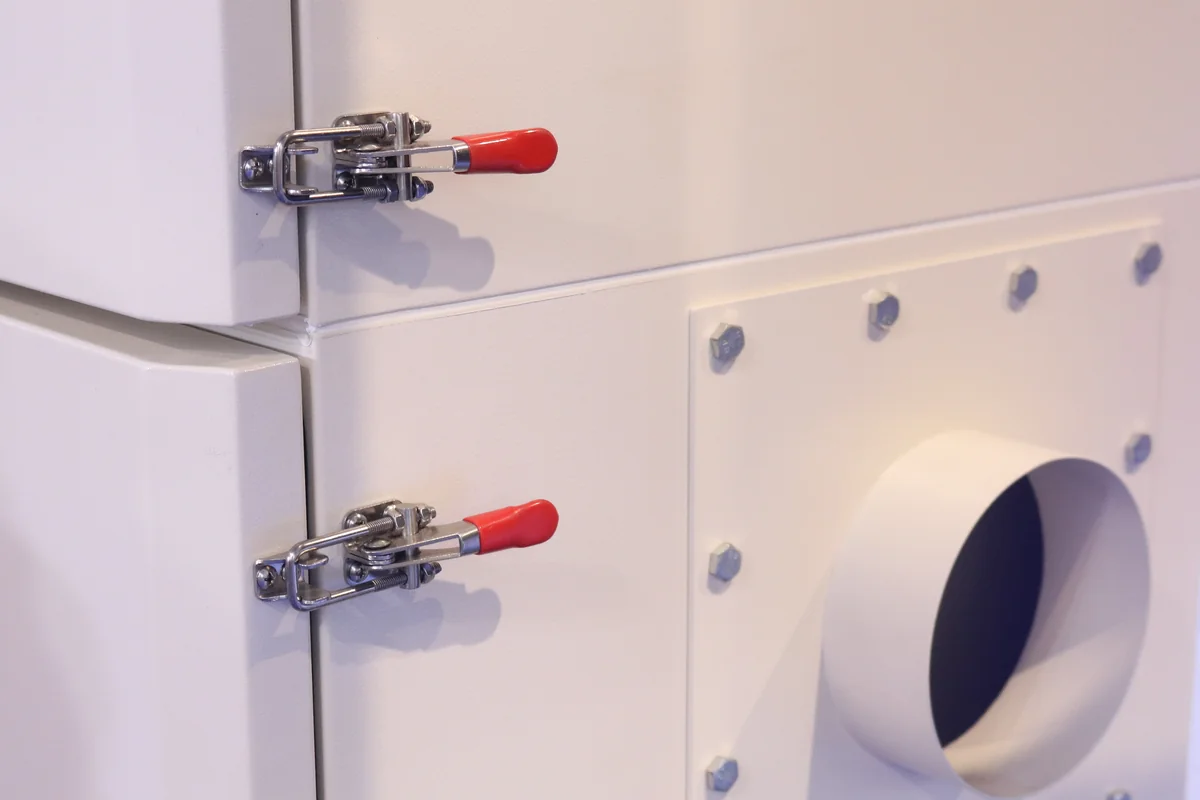

Panel desmontable de mantenimiento
Panel que debe retirarse para acceder a componentes o zonas internas.
Revise: Dirección de desmontaje, espacio libre, fijación y manipulación del panel.

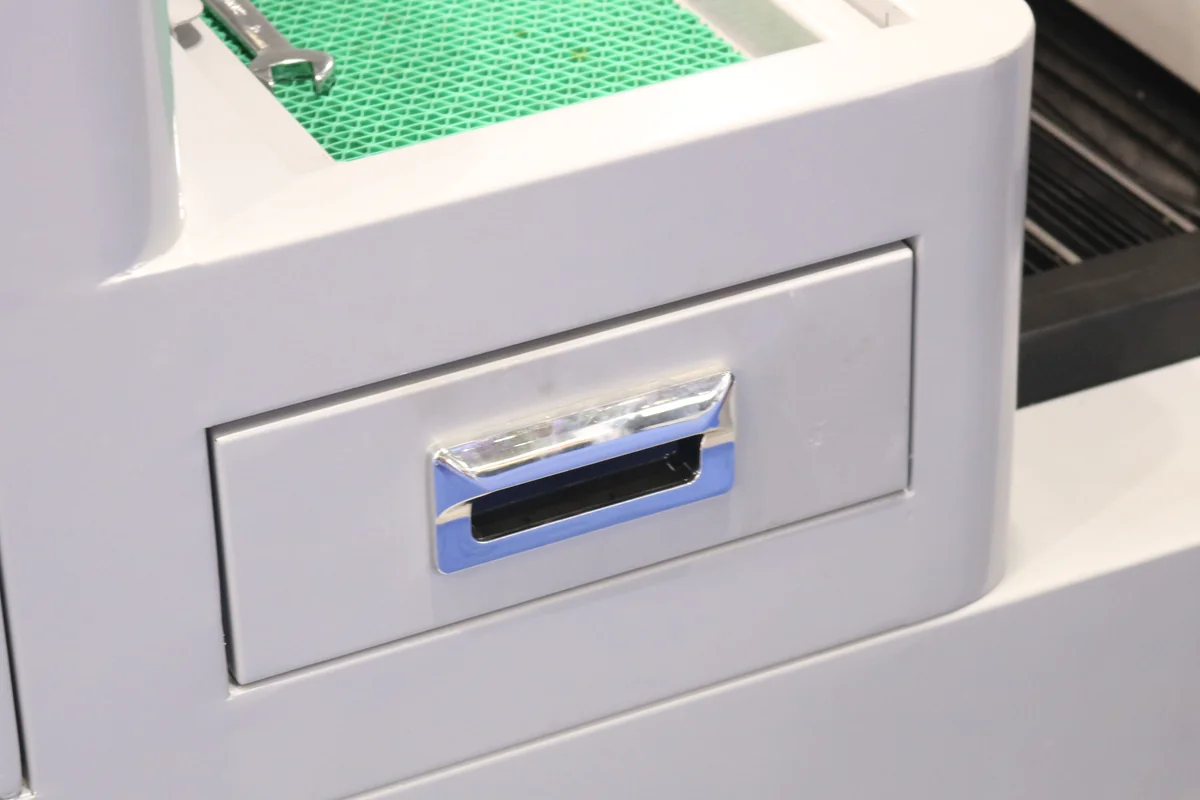

Cajón o módulo extraíble
Módulo que requiere accionamiento frontal y bloqueo durante el servicio.
Revise: Agarre, espacio frontal, método de cierre y acceso repetido.
Condiciones de servicio
Puerta o resguardo lateral
Peso, alineación, ángulo de apertura, cierre y frecuencia de acceso.
CondiciónInterior
Familias recomendadas
Material y validación
Revise carga, frecuencia de acceso, fijación y compatibilidad dimensional.
Compruebe la retención, la fijación, la holgura y el comportamiento del conjunto durante el servicio.
Confirme el agente, la exposición, el material, el acabado y la compatibilidad del conjunto.
Cubierta superior abatible
Peso, centro de gravedad, par requerido, retención y zona de manipulación.
CondiciónInterior
Familias recomendadas
Material y validación
Revise carga, frecuencia de acceso, fijación y compatibilidad dimensional.
Compruebe la retención, la fijación, la holgura y el comportamiento del conjunto durante el servicio.
Confirme el agente, la exposición, el material, el acabado y la compatibilidad del conjunto.
Panel desmontable de mantenimiento
Dirección de desmontaje, espacio libre, fijación y manipulación del panel.
CondiciónInterior
Familias recomendadas
Material y validación
Revise carga, frecuencia de acceso, fijación y compatibilidad dimensional.
Compruebe la retención, la fijación, la holgura y el comportamiento del conjunto durante el servicio.
Confirme el agente, la exposición, el material, el acabado y la compatibilidad del conjunto.
Cajón o módulo extraíble
Agarre, espacio frontal, método de cierre y acceso repetido.
CondiciónInterior
Familias recomendadas
Material y validación
Revise carga, frecuencia de acceso, fijación y compatibilidad dimensional.
Compruebe la retención, la fijación, la holgura y el comportamiento del conjunto durante el servicio.
Confirme el agente, la exposición, el material, el acabado y la compatibilidad del conjunto.
Configure los puntos de acceso y movimiento
Movimiento de la puerta o cubierta
Defina carga, eje, ángulo de apertura, montaje y espacio de movimiento.
Posicionamiento y retención
Determine si la puerta debe permanecer abierta, mantener una posición o controlar el movimiento.
Cierre del acceso
Compruebe alineación, accionamiento, retención y frecuencia de apertura.

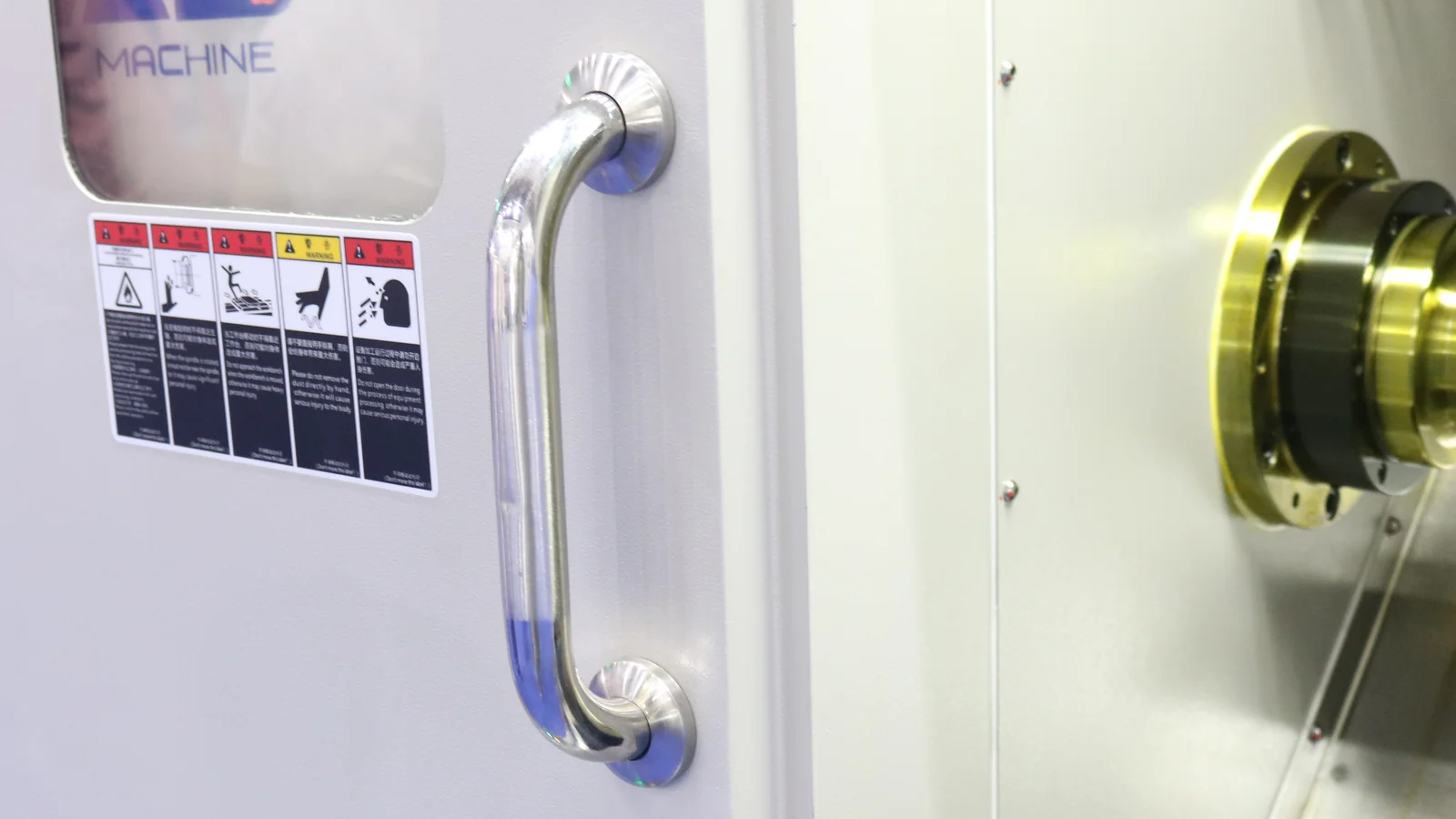

Apertura y manipulación
Defina el agarre, el espacio frontal y la posición de operación.
Datos necesarios para seleccionar el herraje
Prepare estos datos antes de comparar bisagras, cierres y manijas con la estructura real.
| Dato de aplicación | Influencia en la selección |
|---|---|
| Tipo de puerta, cubierta o panel | Define el movimiento, el acceso y las familias de producto aplicables. |
| Dimensiones y peso | Influyen en la estructura, la cantidad y la posición de las bisagras. |
| Centro de gravedad | Permite revisar el momento aplicado respecto al eje de giro. |
| Dirección y ángulo de apertura | Determinan el recorrido y el espacio que debe permanecer libre. |
| Necesidad de posicionamiento | Define si el elemento debe quedar libre, mantenerse abierto o conservar una posición. |
| Frecuencia de acceso | Influye en el accionamiento, la ergonomía y el mantenimiento. |
| Vibración, impacto y carga | Condicionan la fijación, la retención y la validación del conjunto. |
| Superficie y método de montaje | Determinan la compatibilidad con tornillos, soldadura u otra fijación real. |
| Entorno de servicio | Condiciona el material, el acabado y la protección del mecanismo. |
Qué debe validarse en la máquina completa
La selección de una bisagra o un cierre no confirma por sí sola el funcionamiento ni la seguridad del conjunto.
Fijación y alineación
La estructura, los puntos de montaje y el cierre deben conservar la alineación durante el servicio.
Recorrido e interferencias
La puerta o cubierta debe abrirse sin interferir con cableado, actuadores, bastidores ni otras protecciones.
Retención y posición
La posición abierta o intermedia debe verificarse con la carga y el centro de gravedad reales.
Operación repetida
La apertura, el cierre y la manipulación deben validarse bajo las condiciones reales de uso.
Los herrajes no sustituyen los dispositivos de enclavamiento, los sistemas de seguridad ni la evaluación de riesgos de la máquina.
Cómo revisamos una aplicación de maquinaria
- 01
Recibir la aplicación
Plano, fotografía, dimensiones, peso y movimiento disponible.
- 02
Revisar la configuración
Eje, montaje, interferencias, cierre, manipulación y condiciones de servicio.
- 03
Validar la muestra
Ajuste, recorrido, retención y operación en la estructura real.
- 04
Preparar el suministro
Modelo confirmado, documentación y requisitos acordados para el proyecto.
Fabricación y soporte para fabricantes de maquinaria
HSP suministra herrajes estándar y revisa configuraciones para fabricantes de maquinaria, equipos y sistemas de automatización.
La revisión técnica considera la carga, el movimiento, la fijación, el acceso y las condiciones reales de servicio antes de recomendar una configuración.
- Revisión de aplicación y compatibilidad dimensional
- Planos, CAD y documentación cuando estén disponibles
- Configuraciones OEM según requisitos confirmados
Preguntas frecuentes
¿Qué datos necesito para seleccionar una bisagra para maquinaria?
Indique el tipo de puerta o cubierta, sus dimensiones y peso, la posición del centro de gravedad y el eje de giro. Añada el ángulo de apertura, el montaje, la frecuencia de acceso y el entorno de servicio.
¿Cómo influyen el peso y el centro de gravedad de una cubierta?
Ambos determinan el momento aplicado sobre el eje de la bisagra. La distancia entre el centro de gravedad y el eje debe revisarse junto con la orientación y el recorrido reales.
¿Cuándo conviene utilizar una bisagra desmontable?
Conviene cuando una puerta o un panel debe retirarse durante el montaje o el mantenimiento. También debe confirmarse la dirección de extracción y el espacio libre necesario para desmontarlo.
¿Qué debe revisarse en una aplicación con vibración o impacto?
Revise la fijación, la holgura, la alineación y la capacidad de retención del conjunto. La validación debe realizarse en la estructura real y bajo las condiciones de servicio previstas.
¿Una bisagra o un cierre garantiza la seguridad del resguardo?
No. El herraje es solo una parte del resguardo y no sustituye enclavamientos, sistemas de seguridad ni la evaluación de riesgos de la máquina.
¿Puedo enviar un plano o una fotografía para recibir una recomendación?
Sí. Envíe el plano o la fotografía junto con las dimensiones, el peso, el movimiento, el montaje y el entorno disponibles para una revisión inicial.
Enviar una aplicación de maquinaria industrial
Describa la puerta, cubierta o panel, su movimiento, el peso estimado y las condiciones de servicio.
