Bisagras ocultas

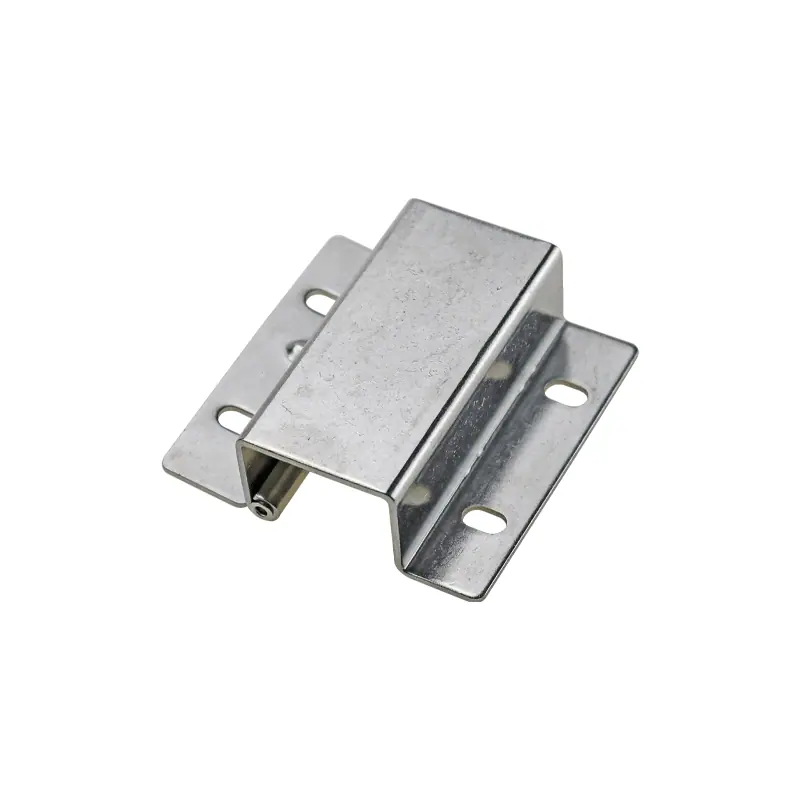

Bisagra de ángulo recto con retorno automático por resorte
- Modelo
- XG02-086
Bisagra en Z de acero inoxidable 304 con acabado vibro, diseñada para un montaje discreto y preciso. Incorpora 4 ranuras de ajuste ovaladas de 7,5 × 4,5 mm, que facilitan la regulación durante la instalación. Mide aproximadamente 60 × 41 mm y permite una apertura de 90°.
- Material
- Acero inoxidable SUS304
- Longitud total
- 61 mm
- Anchura total
- 60 mm
- Ángulo de apertura
- 90 °
Información de compra
- Pedido mínimo
- Desde 1 unidad, según referencia.
- Disponibilidad
- A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
- Muestras
- Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
- Precio
- Según modelo, cantidad y requisitos de fabricación.
¿Necesita modificar este modelo?
Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.
Datos técnicos y planos
Especificaciones
- Material
- Acero inoxidable SUS304
- Longitud total
- 61 mm
- Anchura total
- 60 mm
- Ángulo de apertura
- 90 °
- Tipo de montaje
- Montaje con tornillos

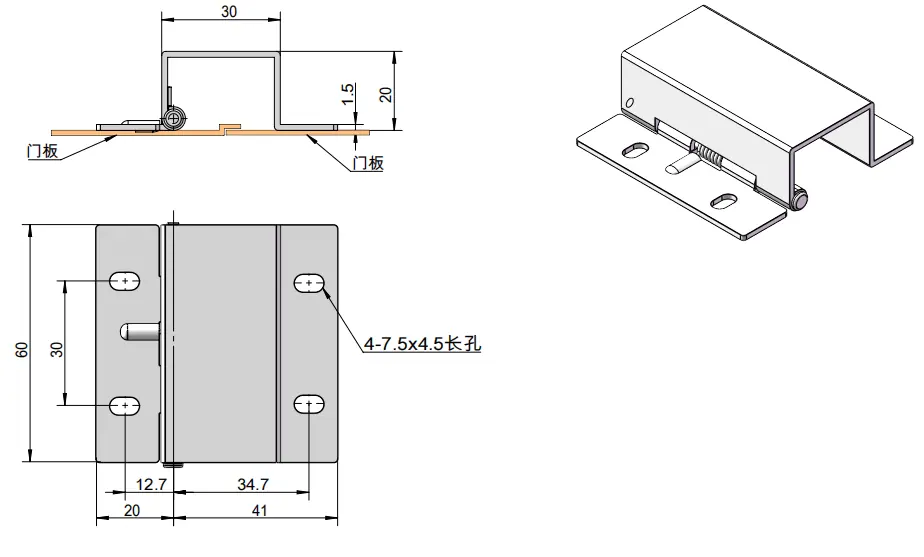

Planos dimensionales
1 de 1
Planos de la serie; confirme las cotas y la referencia antes del montaje.
Archivos CAD
Archivos de la serie: compruebe la referencia y la versión antes de utilizarlos. Extraiga los archivos RAR antes de abrirlos en su programa CAD.
Consulta técnica y comercial
Solicitar cotización
Indique la referencia, la cantidad y sus requisitos. Para modificar dimensiones, perforaciones, material o acabado, elija «Personalización / OEM».
Producto: XG02-086
