Herrajes para equipos ferroviarios: bisagras, cierres y manijas
Soluciones para armarios técnicos interiores, paneles de servicio, cajas bajo bastidor y módulos de mantenimiento de vehículos ferroviarios.
La selección parte de la geometría, el peso, el método de montaje, la frecuencia de acceso y las condiciones reales de servicio del conjunto.
El herraje debe validarse dentro del panel, armario o módulo ferroviario completo. La selección de un componente no confirma por sí sola la conformidad, la seguridad ni el comportamiento del vehículo.
Zonas de acceso en un vehículo ferroviario
Seleccione la ubicación para revisar las condiciones que cambian la configuración del herraje.
Armario técnico interior
La geometría del armario interior determina el espacio de apertura y la accesibilidad a los equipos eléctricos, de control o comunicaciones.
Datos que conviene confirmar
- Espacio de apertura y acceso
- Peso, dimensiones y alineación
- Frecuencia y procedimiento de mantenimiento
Familias relacionadas con esta zona
Panel lateral de servicio
La ubicación lateral condiciona la dirección de apertura, la fijación y la exposición del panel una vez montado en la estructura.
Datos que conviene confirmar
- Dirección y ángulo de apertura
- Método y puntos de fijación
- Exposición interior o exterior
Familias relacionadas con esta zona

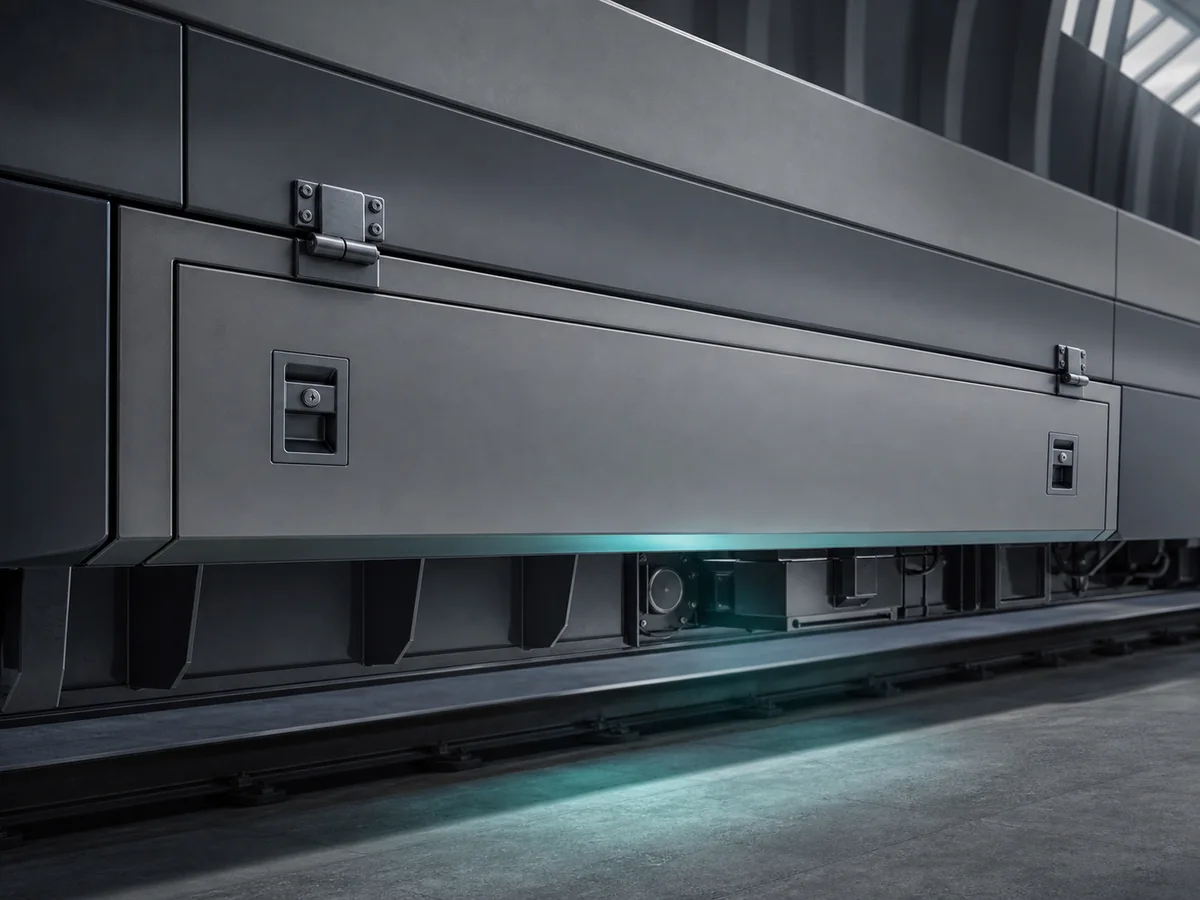

Caja de equipos bajo bastidor
El montaje bajo bastidor exige confirmar el espacio para el herraje y las herramientas, además de la contaminación prevista en servicio.
Datos que conviene confirmar
- Espacio disponible para herraje y herramienta
- Contaminación y entorno real de servicio
- Acceso seguro durante el mantenimiento
Familias relacionadas con esta zona
Módulo de techo o climatización
La configuración del módulo superior depende del recorrido de desmontaje, del soporte durante la apertura y de las interferencias próximas.
Datos que conviene confirmar
- Dirección de apertura o desmontaje
- Espacio de servicio alrededor del módulo
- Soporte, peso y centro de gravedad del panel
Familias relacionadas con esta zona
Movimiento, cierre y mantenimiento
La geometría debe analizarse junto con el recorrido, el accionamiento y el espacio de intervención.
Comprobaciones antes de definir el herraje
- Recorrido completo del panel y posibles interferencias.
- Posición y separación de las bisagras.
- Ubicación y distribución de los puntos de cierre.
- Espacio disponible para manos, herramientas y componentes desmontables.
Datos necesarios para revisar la aplicación
- Tipo de vehículo o equipo
- Sitúa la aplicación dentro del conjunto ferroviario real.
- Ubicación del panel o armario
- La ubicación condiciona el acceso, la exposición y las restricciones de montaje.
- Dimensiones
- La geometría determina las proporciones, los puntos de apoyo y el espacio disponible.
- Peso y centro de gravedad
- Influyen en la cantidad, posición y carga sobre las bisagras.
- Material y espesor
- El integrador debe definirlos para valorar la fijación y la rigidez local del panel.
- Dirección y ángulo de apertura
- Definen el recorrido completo y las posibles interferencias.
- Tipo de montaje
- Compare la fijación, la soldadura, la tornillería o el montaje oculto previstos.
- Número y posición de los cierres
- Este punto afecta al accionamiento y a la distribución del cierre.
- Espacio de mantenimiento
- Confirme el acceso de manos, herramientas y componentes desmontables.
- Exposición interior o exterior
- Considere el material, el acabado y la protección del mecanismo según el entorno.
- Frecuencia de acceso
- Permite comparar las familias según el ciclo de uso previsto.
- Cantidad prevista
- Ayuda a preparar muestras, documentación y suministro.
- Plano, fotografía o muestra
- Reduce ambigüedades al confirmar geometría e interferencias.
Recursos técnicos para la selección
Materiales y acabados
Ingeniería y validación
Fabricación y suministro
Validación del conjunto ferroviario
Qué debe comprobar el integrador
- Panel y marco en su configuración real
- Alineación durante todo el recorrido
- Recorrido de apertura o desmontaje
- Fijación y soporte local
- Accionamiento y distribución del cierre
- Espacio de mantenimiento
- Condiciones reales del entorno
Cómo puede apoyar HSP
- Análisis de los datos de aplicación
- Comparación de familias de producto
- Comprobación dimensional
- Lectura del plano o de la muestra disponible
- Adaptación OEM con requisitos confirmados
Contenido técnico revisado por el equipo de ingeniería HSP.
Fabricación y soporte para proyectos ferroviarios
HSP puede estudiar los datos de la aplicación y preparar una propuesta a partir de requisitos confirmados.
- Análisis de aplicación
- Muestras y planos cuando están disponibles
- Materiales y acabados
- Geometría de montaje
- Fabricación OEM/ODM
- Suministro según requisitos confirmados
Preguntas frecuentes
¿Qué herrajes se utilizan en los compartimentos técnicos ferroviarios?
La zona y el tipo de acceso orientan la comparación de bisagras, cierres, cerraduras y manijas industriales. La configuración debe comprobarse en el panel, el marco y el entorno de servicio reales.
¿Qué datos se necesitan para seleccionar una bisagra?
Se necesitan como mínimo las dimensiones, el peso y centro de gravedad del panel, el material, los puntos de fijación, la dirección de apertura y el espacio disponible.
¿Cuándo puede evaluarse una bisagra desmontable?
Considere una bisagra desmontable cuando el mantenimiento requiere retirar una puerta o tapa y existe un recorrido de extracción suficiente. La retención y el desmontaje deben validarse en el conjunto.
¿Cómo se selecciona el cierre de un panel de mantenimiento?
Primero se confirma la geometría, el número de puntos de cierre, el accionamiento, la junta si existe y el acceso de mantenimiento. Después se compara la familia de cierre compatible con esas condiciones.
¿Qué debe revisarse en una caja de equipos bajo bastidor?
Deben revisarse el espacio de montaje, la contaminación, la exposición, la fijación, la accesibilidad y las condiciones reales de mantenimiento. El herraje por sí solo no confirma una prestación del conjunto.
¿Puede HSP adaptar un herraje para un proyecto ferroviario?
HSP puede revisar una adaptación OEM cuando existen requisitos dimensionales, materiales, cantidades y criterios de validación confirmados. La conformidad final corresponde al conjunto y al proceso del integrador.
Enviar una aplicación de equipo ferroviario
Indique la zona de acceso, las dimensiones del panel, el peso, el montaje previsto, el entorno de servicio y la cantidad estimada.
Información útil para preparar la consulta
- Zona del vehículo o equipo
- Plano, fotografía o muestra disponible
- Peso, material y recorrido del panel
- Entorno y frecuencia de mantenimiento
