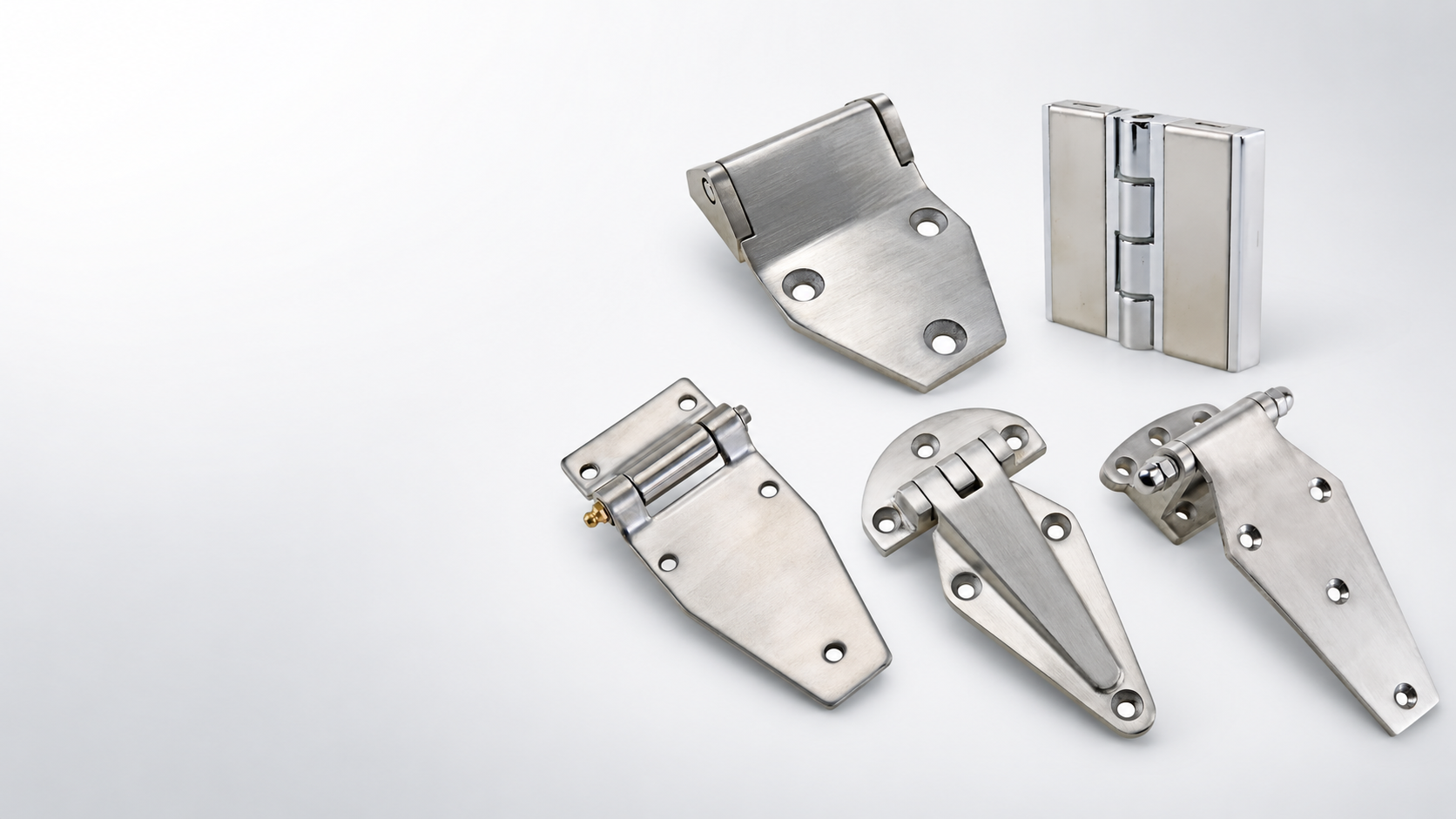

Bisagras de alta resistencia industriales
Selección para puertas pesadas, tapas y paneles donde importan el peso, el centro de gravedad, la separación entre bisagras y la rigidez del conjunto. Compare referencias por datos publicados y valide el montaje con el plano del modelo.
La carga admisible no se determina solo por el tamaño exterior de la bisagra.
Selección de bisagras para puertas pesadas y cargas elevadas
La selección depende del conjunto completo: puerta, centro de gravedad, separación entre bisagras, fijación, bastidor y condiciones de servicio.
-
Puerta y centro de gravedad
Peso · Anchura · Altura · Distancia al eje
-
Cantidad y separación
Número de bisagras · Separación entre ejes
-
Fijación y rigidez
Puerta · Bastidor · Tornillos · Refuerzos / soldadura
-
Servicio
Vibración · Impacto · Frecuencia · Ambiente · Mantenimiento
Las bisagras reforzadas industriales deben validarse sobre el conjunto real; las dimensiones exteriores no sustituyen las dimensiones de instalación del plano.
Puede comparar ahora
Datos disponibles directamente en las fichas y archivos del catálogo.
- Modelo
- Material
- Montaje
- Apertura
- Dimensiones
- Plano 2D
- CAD
Debe validarse en el proyecto
Estos puntos dependen de la puerta, la fijación y las condiciones reales de servicio.
- Carga admisible
- Número de bisagras
- Separación
- Fijaciones
- Rigidez
- Impacto / vibración
Modelos de bisagras de alta resistencia
Compare las referencias por material, montaje, apertura y dimensiones publicadas. Revise el plano 2D y el archivo CAD antes de confirmar una referencia.
16 modelos
Modelo XG02-128
Bisagra abierta pesada para puertas de contenedores
- Material
- Acero inoxidable SUS304, Aleación de zinc
- Montaje
- Atornillada
- Apertura
- 180°
- Dimensiones
- 190 × 82 mm
Modelo XG02-160
Bisagra de acero inoxidable para cajas antiexplosivas
- Material
- Acero inoxidable SUS304
- Montaje
- Atornillada
- Apertura
- 180°
- Dimensiones
- 40.5 × 40 mm
Modelo XG02-017
Bisagra de acero inoxidable para vehículos industriales especiales
- Material
- Acero inoxidable SUS304
- Montaje
- Atornillada
- Dimensiones
- 141.8 × 83 mm
Modelo XG02-005
Bisagra de alta capacidad de carga para tapas
- Material
- Acero inoxidable SUS304, Aleación de zinc
- Montaje
- Montaje frontal
- Apertura
- 120°
- Dimensiones
- 104 × 100 mm
Modelo XG02-016
Bisagra de montaje exterior para cuadros eléctricos
- Material
- Aleación de zinc
- Montaje
- Atornillada
- Apertura
- 180°
- Dimensiones
- 80 × 45 mm
Modelo XG02-071
Bisagra de montaje sin taladro para máquinas-herramienta
- Material
- Acero al carbono, Acero inoxidable SUS304
- Montaje
- Atornillada
- Apertura
- 180°
- Dimensiones
- 105 × 49.5 mm
Modelo XG021-012/XG02-001
Bisagra de puerta pesada para grupos electrógenos insonorizados
- Material
- Acero al carbono, Acero inoxidable SUS304
- Montaje
- Atornillada
- Apertura
- 180°
- Dimensiones
- 137 × 85 mm
Modelo XG02-138
Bisagra de servicio pesado inox 304 para equipos marinos
- Material
- Acero inoxidable SUS304
- Montaje
- Atornillada
- Dimensiones
- 161 × 77 mm
Modelo XG02-179/XG02-180
Bisagra de unión inoxidable para tapas de escotilla marina
- Material
- Acero inoxidable SUS304
- Montaje
- Atornillada
Modelo XG02-121 / XG02-122 / XG02-141
Bisagra industrial pesada de acero inoxidable 304
- Material
- Acero inoxidable SUS304
- Montaje
- Atornillada
- Apertura
- 180°
- Dimensiones
- 105 × 110 mm
Modelo XG02-123
Bisagra inox para armarios alimentarios con soldadura o tornillos
- Material
- Acero inoxidable SUS304
- Montaje
- Montaje frontal
- Apertura
- 90°
- Anchura total
- 60 mm
Modelo XG02-111
Bisagra larga de zinc negro para puerta de camión
- Material
- Aleación de zinc
- Montaje
- Atornillada
- Anchura total
- 60 mm
Modelo XG02-084
Bisagra para hornos industriales
- Material
- Acero inoxidable SUS304, Aleación de zinc
- Montaje
- Atornillada
- Apertura
- 180°
- Dimensiones
- 79 × 29 mm
Modelo XG02-019-1
Bisagra para puerta de equipos industriales
- Material
- Aleación de zinc
- Montaje
- Atornillada
- Apertura
- 180°
- Dimensiones
- 65 × 19.6 mm
Modelo XG02-129-1
Bisagra para puertas de camión y vitrinas frigoríficas
- Material
- Acero inoxidable SUS304, Aleación de zinc
- Montaje
- Atornillada
- Apertura
- 180°
- Dimensiones
- 205 × 70 mm
Modelo XG02-031
Bisagra reforzada de carga para puertas y ventanas
- Material
- Acero inoxidable SUS304
- Montaje
- Atornillada
- Dimensiones
- 62 × 39 mm
No hay modelos que coincidan con estos criterios. Puede limpiar los filtros o enviar los datos del proyecto.
Compra y suministro
- Stock
- Envío 1–3 días para productos disponibles
- MOQ
- Desde 1 unidad
- Muestras
- Muestras gratuitas para evaluación
- Personalización
- Plazo según cantidad y requisitos
El precio, la disponibilidad y el plazo se confirman para la referencia y cantidad solicitadas.
Adaptación OEM para conjuntos de puerta y bisagra
Si una referencia estándar no encaja con la geometría, la fijación o las condiciones de servicio, HSP puede revisar una adaptación o un desarrollo personalizado.
Qué debe enviar
- Plano de puerta y bastidor
- Peso, dimensiones y centro de gravedad
- Número y separación de bisagras
- Materiales y fijación
- Ambiente, ciclos y cantidad prevista
Qué revisamos
- Geometría y posición del eje
- Camino de carga y fijación
- Interferencias y recorrido
- Material y proceso de fabricación
- Prototipo y validación cuando corresponda
Siguiente paso
Necesito otra función
Si la prioridad no es la carga, revise la función mecánica que necesita la puerta.
Quiero comparar referencias
Compare el montaje y la función antes de reducir la selección a modelos concretos.
Ya tengo una referencia
Consulte los planos y archivos disponibles para validar dimensiones e integración.
Preguntas frecuentes
Respuestas para preparar la selección y la consulta técnica.
¿Qué diferencia hay entre una bisagra estándar y una bisagra de alta resistencia?
La diferencia no se determina únicamente por el tamaño exterior. Deben revisarse la estructura, el material, el pasador, el montaje y las condiciones de carga documentadas para la aplicación.
¿Cómo se determina la carga de una bisagra?
Se necesitan el peso y las dimensiones de la puerta, el centro de gravedad, la cantidad y separación de bisagras, la estructura de montaje y las condiciones de servicio. Un valor aislado en kilogramos no permite validar el conjunto.
¿Cuántas bisagras necesita una puerta pesada?
Depende de la altura, el peso, el centro de gravedad, la rigidez y las condiciones de servicio. Añadir una tercera bisagra no garantiza por sí solo una distribución uniforme de la carga.
¿Es mejor una bisagra atornillada o soldada?
Depende de la necesidad de sustitución, los materiales, el espacio y el proceso de fabricación. La opción soldada exige validar compatibilidad, alineación y deformación; la atornillada exige revisar roscas, fijaciones y superficies.
¿Hay planos, pruebas o muestras disponibles?
Los planos, pruebas y muestras se confirman para cada modelo según los archivos publicados, la documentación revisada y la disponibilidad real. Indique el SKU para verificar los recursos disponibles.
Solicitar cotización de bisagras de alta resistencia
Si conoce el modelo, indique la referencia y la cantidad.
Si aún está comparando opciones, indique el peso y las dimensiones de la puerta, la posición aproximada del centro de gravedad, la separación entre bisagras, la estructura de montaje y la cantidad prevista.
HSP revisará la referencia, la geometría de montaje, la disponibilidad y los requisitos del proyecto antes de confirmar la oferta.
