Calculadora de par para bisagras
Calcule el momento gravitatorio de una tapa o panel con eje horizontal y obtenga el par de preselección por bisagra.
Ámbito de cálculo: tapas y paneles que giran alrededor de un eje horizontal. En una puerta con eje vertical, el peso no genera este mismo momento alrededor de la bisagra.
Datos de la aplicación
Introduzca la masa completa, la posición del centro de gravedad y la posición de cálculo.
Introduzca los datos y pulse «Calcular par».
Par de selección por bisagra
— N·m
— lbf·in — kgf·cm
Valor inicial de preselección. La elección final debe comprobarse con la geometría, el montaje y las condiciones reales de servicio.
- Momento del conjunto al ángulo seleccionado
- — N·m
- Par calculado por bisagra
- — N·m
- Momento máximo del conjunto a 0°
- — N·m
El momento gravitatorio se aproxima a cero en esta posición, pero esto no significa que una bisagra de 0 N·m sea adecuada para todo el recorrido.
El reparto calculado supone bisagras alineadas y una distribución de carga aproximadamente uniforme.
Ver cálculo
Ejemplos rápidos de cálculo
Los tres casos muestran cómo cambian el momento total, el reparto teórico y el par de preselección cuando varían la masa, el centro de gravedad y el margen.
Tapa compacta · 6 kg
- Distribución
- Uniforme
- Profundidad / CG
- 300 / 150 mm
- Ángulo · bisagras
- 0° · 2
- Margen
- ×1,25
- Momento total
- 8,83 N·m
- Par teórico / bisagra
- 4,41 N·m
- Par de preselección
- 5,52 N·m
Tapa estándar · 10 kg
- Distribución
- Uniforme
- Profundidad / CG
- 400 / 200 mm
- Ángulo · bisagras
- 0° · 2
- Margen
- ×1,25

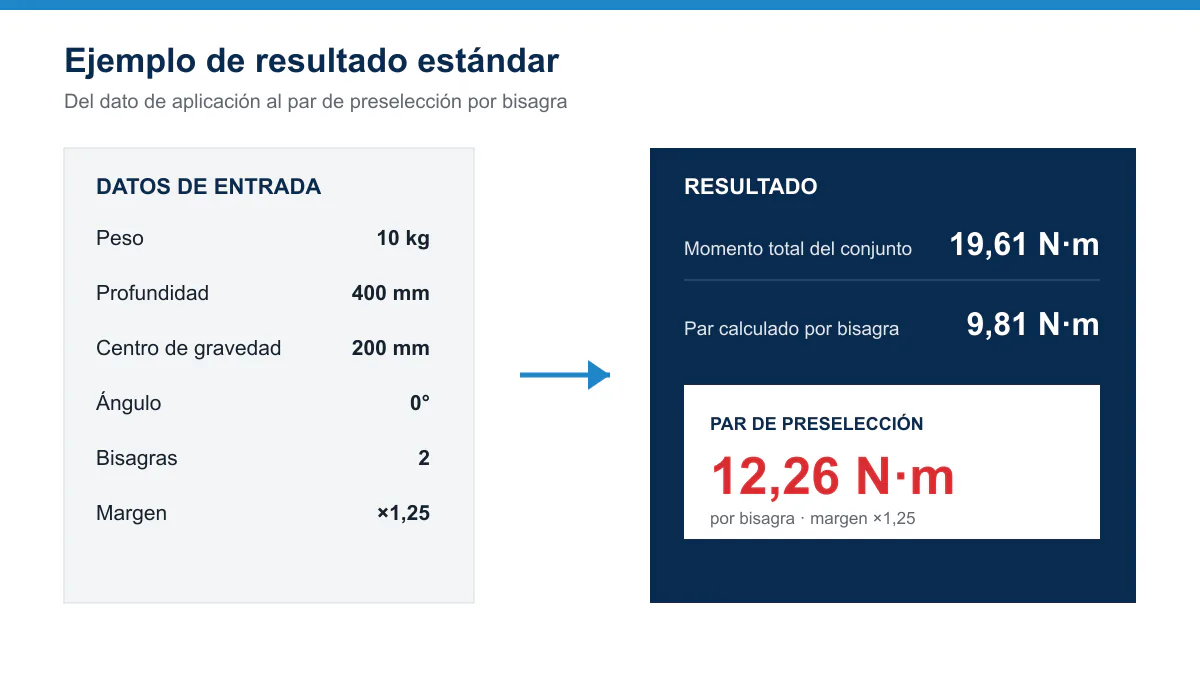

- Momento total
- 19,61 N·m
- Par teórico / bisagra
- 9,81 N·m
- Par de preselección
- 12,26 N·m
Conjunto asimétrico · 18 kg
- Distribución
- CG manual
- CG conocido
- 250 mm
- Ángulo · bisagras
- 0° · 2
- Margen
- ×1,50
- Momento total
- 44,13 N·m
- Par teórico / bisagra
- 22,06 N·m
- Par de preselección
- 33,10 N·m
Cómo interpretar el resultado
Momento total del conjunto
Es el momento gravitatorio de todo el conjunto móvil alrededor del eje de giro en el ángulo indicado. No es todavía el par requerido por cada bisagra.
Par calculado por bisagra
Es el reparto teórico del momento total entre el número de bisagras. Supone ejes alineados y una distribución de carga razonablemente uniforme.
Par de selección por bisagra
Es el valor teórico por bisagra después de aplicar el margen elegido. Se utiliza como objetivo inicial de preselección, no como aprobación final.
Momento máximo a 0°
Es el momento del conjunto cuando la tapa está horizontal. Ayuda a identificar el peor caso gravitatorio dentro de un recorrido que pasa cerca de 0°.
Cómo cambia el par con el ángulo

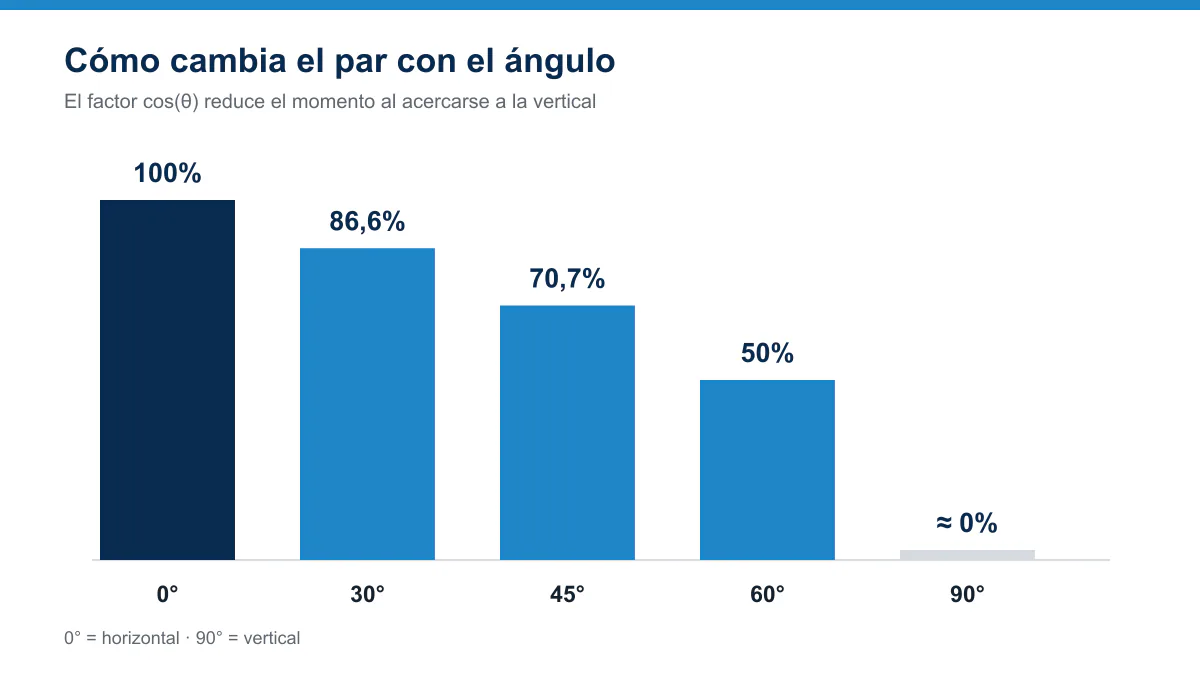

En esta calculadora, θ se mide desde la horizontal. A 0° el momento gravitatorio es máximo; al acercarse a 90° disminuye según cos(θ).
Si una tapa recorre de 0° a 60°, el punto más exigente aparece cerca de 0°, aunque su posición habitual de apertura sea 60°. Revise todo el recorrido antes de elegir el ángulo de preselección.
Peso y centro de gravedad
El peso no determina por sí solo el par necesario. La distancia desde el eje de giro hasta el centro de gravedad tiene la misma importancia en la fórmula.

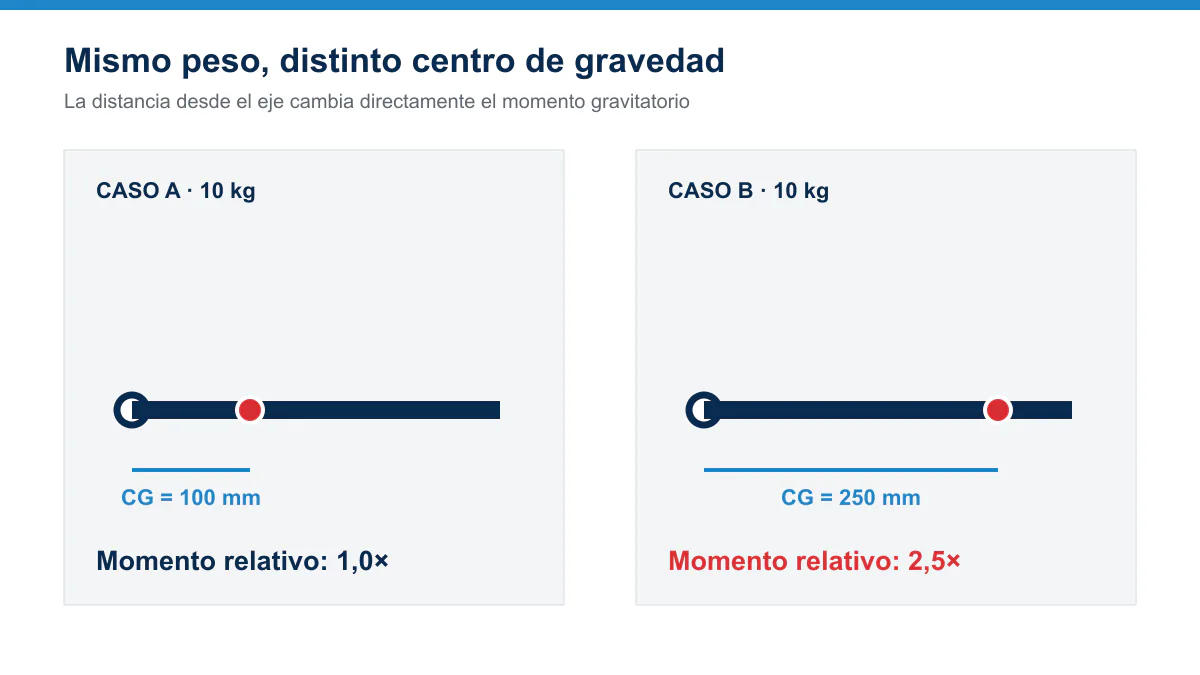

Dos tapas de 10 kg generan momentos distintos si una tiene el centro de gravedad a 100 mm y la otra a 250 mm. A igual ángulo, la segunda produce 2,5 veces el momento de la primera.
Para una tapa uniforme puede aproximarse d ≈ profundidad ÷ 2. Si existen pantallas, tiradores, vidrio, motores, refuerzos o cableado, utilice la distancia real al centro de gravedad.
Cómo repartir el momento entre varias bisagras

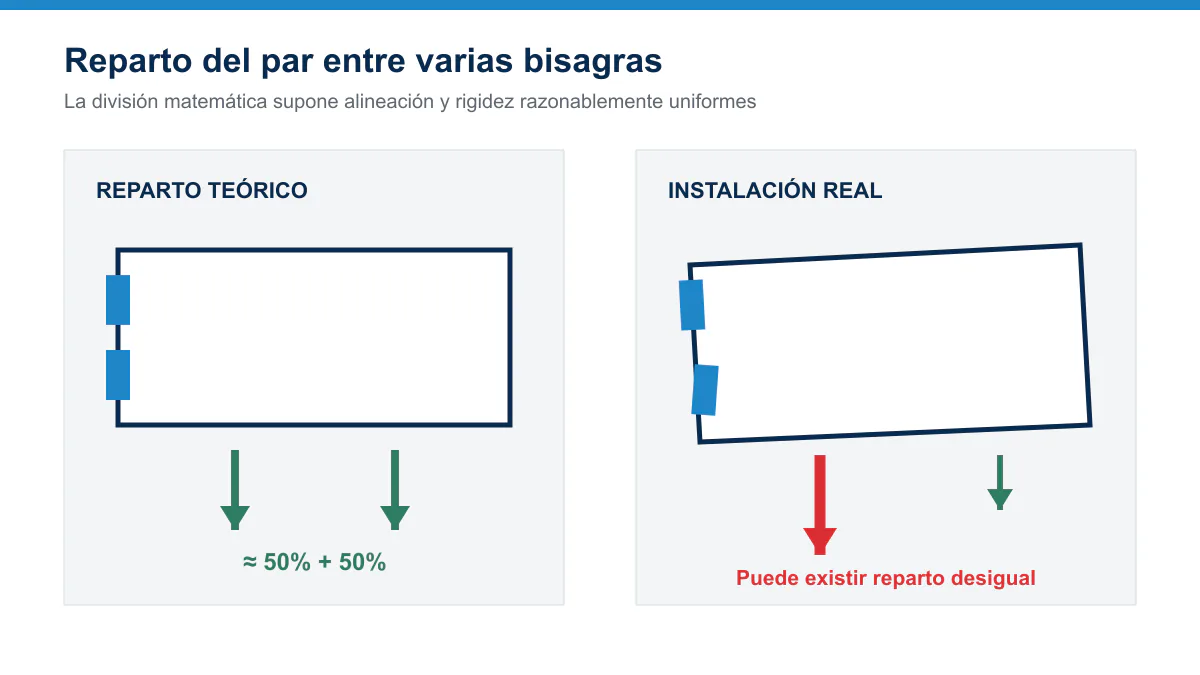

La calculadora utiliza Tbisagra = Ttotal ÷ N. Un momento total de 20 N·m con dos bisagras produce aproximadamente 10 N·m por bisagra antes de aplicar el margen.
Ese reparto es teórico. Puede cambiar por desalineación, tolerancias de montaje, deformación del panel, posiciones desiguales o diferencias de rigidez. Añadir bisagras no garantiza por sí solo una distribución perfectamente uniforme.
Qué significa el margen de selección

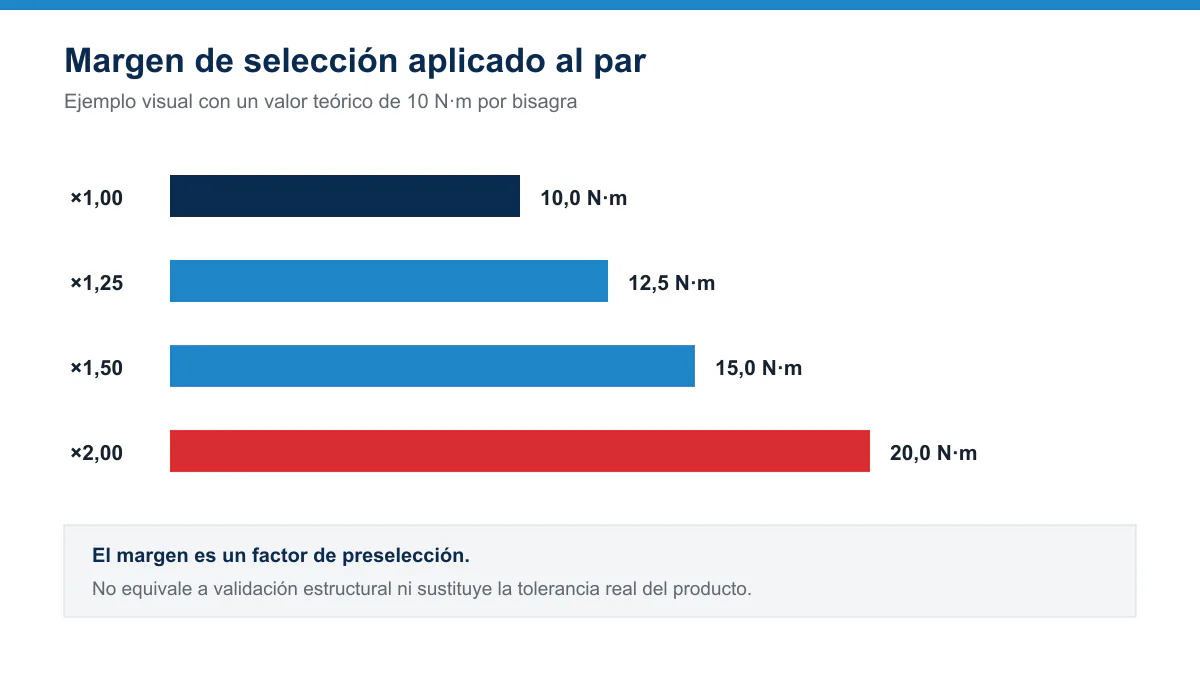

El margen convierte el par teórico por bisagra en un objetivo de preselección: ×1,00 no añade margen; ×1,25 añade 25%; ×1,50 añade 50%; y ×2,00 duplica el valor.
Es un factor de ingeniería configurable, no un requisito legal ni un estándar universal. Tampoco sustituye la tolerancia real del producto, una comprobación de vibración o impacto, ni la validación de vida útil.
Cómo se calcula el par
La herramienta estima el momento gravitatorio estático para una preselección inicial. La masa, la distancia al centro de gravedad y el ángulo medido desde la horizontal determinan el resultado.
T = m × g × d × cos(θ)
La división entre bisagras y el margen se aplican después; no cambian el momento gravitatorio original del conjunto.
| Símbolo | Significado |
|---|---|
| T | Momento o par gravitatorio |
| m | Masa del conjunto |
| g | 9,80665 m/s² |
| d | Distancia desde el eje de giro al centro de gravedad |
| θ | Ángulo medido desde la horizontal |

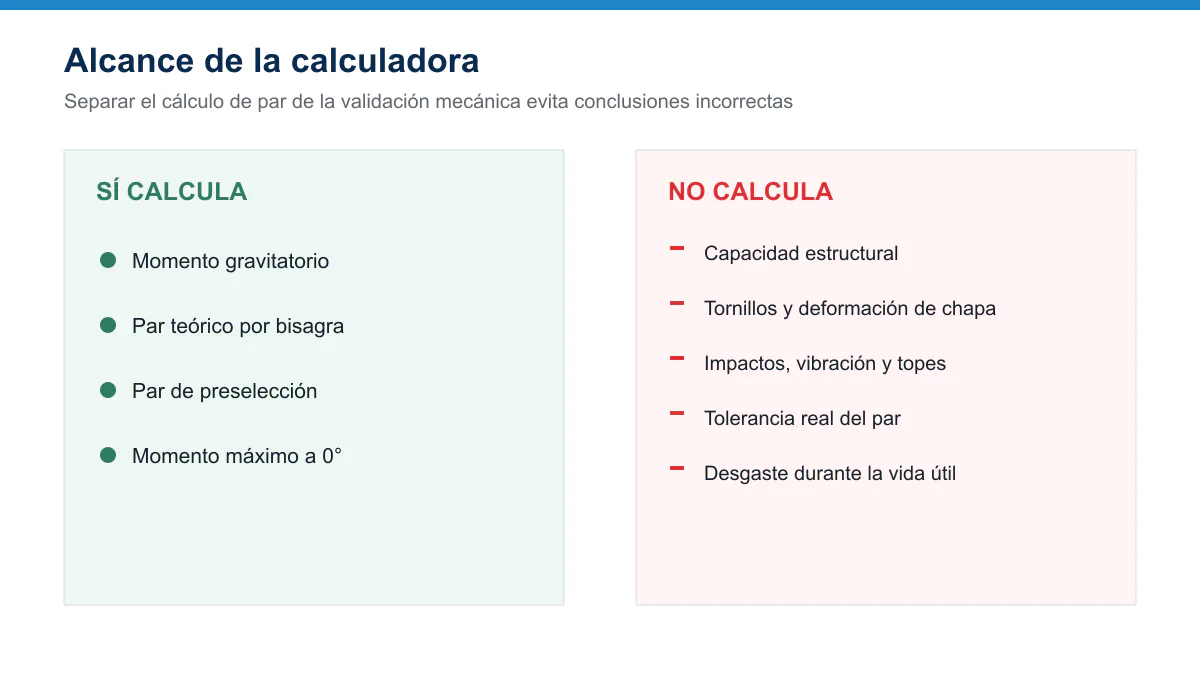

Qué calcula y qué no calcula esta herramienta
El requisito de par y la capacidad estructural de una bisagra no son el mismo parámetro. Una bisagra puede ofrecer el par buscado y no ser adecuada mecánicamente; otra puede ser resistente y no aportar el posicionamiento requerido.
La herramienta calcula
- Momento gravitatorio del conjunto
- Par teórico por bisagra
- Par de preselección por bisagra
- Momento máximo a 0°
La herramienta no valida
- Capacidad estructural de la bisagra
- Resistencia de tornillos y deformación de chapa
- Impactos, vibración y topes mecánicos
- Tolerancia real del par
- Desgaste durante la vida útil

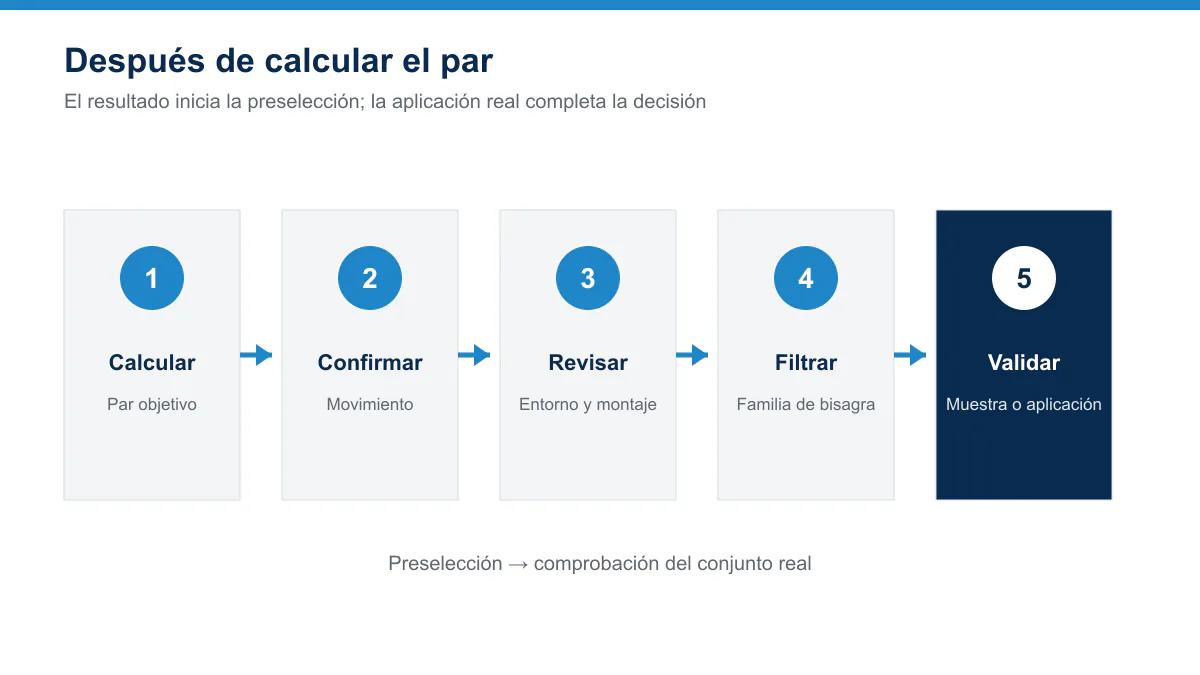

Después del cálculo
Use el par de preselección como punto de partida y complete la decisión con los requisitos reales de movimiento, montaje y servicio.
- Calcular el parDefinir el objetivo inicial por bisagra.
- Confirmar el movimientoPosicionamiento, control o resistencia de apertura.
- Revisar entorno y montajeGeometría, fijación, rigidez y condiciones de uso.
- Filtrar la familiaComparar la configuración con bisagras de fricción y torque.
- ValidarComprobar muestra o aplicación antes de liberar el diseño.
Validación final
El cálculo sirve para preseleccionar el par, no para liberar por sí solo un diseño. Compruebe la bisagra real con la geometría, la fijación, el recorrido, la instalación y las condiciones de servicio previstas.
