Movimiento y posicionamiento
Defina el recorrido, el ángulo y si la pantalla o cubierta debe mantener una posición.
Bisagras y herrajes para equipos médicos
Seleccione bisagras, cierres y manijas para pantallas ajustables, cubiertas, paneles de servicio y carros de equipos médicos según el movimiento, la limpieza prevista y el acceso requerido.
El herraje debe validarse dentro del equipo completo y según sus condiciones reales de uso, limpieza y mantenimiento.
Defina primero el movimiento y la integración
Estos datos permiten comparar el herraje con la estructura y la forma real de uso del equipo.
Carga y centro de gravedad
Confirme el peso y la distancia de la carga respecto al eje de giro.
Limpieza y contacto
Indique la frecuencia de limpieza, los agentes previstos y las zonas de contacto del usuario.
Espacio y mantenimiento
Revise fijaciones, componentes interiores, cableado e interferencias durante el acceso.
Seleccione la parte móvil o de acceso
Pantalla o panel ajustable
Pantalla, consola o panel que debe moverse y permanecer en una posición de uso.
Revise: Peso, centro de gravedad, ángulo, par requerido, cableado y frecuencia de ajuste.
Cubierta o tapa abatible
Cubierta que abre para operación, carga, inspección o mantenimiento.
Revise: Dirección de apertura, peso, retención, zona de agarre y espacio libre.
Puerta o panel de servicio
Acceso destinado a inspección, limpieza o sustitución de componentes.
Revise: Espacio de apertura, desmontaje, fijación, cierre y acceso interior.
Carro o módulo móvil
Carro, cajón o módulo que requiere manipulación y acceso repetido.
Revise: Agarre, espacio frontal, cierre, movimiento y frecuencia de operación.
Para puertas de servicio y módulos móviles, revise también el tipo de cierre, el accionamiento y la zona de agarre.
Condiciones de uso
Pantalla o panel ajustable
Peso, centro de gravedad, ángulo, par requerido, cableado y frecuencia de ajuste.
CondiciónUso interior controlado
Familias recomendadas
Integración y uso
Revise carga, movimiento, montaje y frecuencia de operación.
Confirme los agentes previstos, la geometría superficial, las uniones y la compatibilidad de materiales.
Revise fijación, vibración durante el transporte, retención y acceso repetido.
Cubierta o tapa abatible
Dirección de apertura, peso, retención, zona de agarre y espacio libre.
CondiciónUso interior controlado
Familias recomendadas
Integración y uso
Revise carga, movimiento, montaje y frecuencia de operación.
Confirme los agentes previstos, la geometría superficial, las uniones y la compatibilidad de materiales.
Revise fijación, vibración durante el transporte, retención y acceso repetido.
Puerta o panel de servicio
Espacio de apertura, desmontaje, fijación, cierre y acceso interior.
CondiciónUso interior controlado
Familias recomendadas
Integración y uso
Revise carga, movimiento, montaje y frecuencia de operación.
Confirme los agentes previstos, la geometría superficial, las uniones y la compatibilidad de materiales.
Revise fijación, vibración durante el transporte, retención y acceso repetido.
Carro o módulo móvil
Agarre, espacio frontal, cierre, movimiento y frecuencia de operación.
CondiciónUso interior controlado
Familias recomendadas
Integración y uso
Revise carga, movimiento, montaje y frecuencia de operación.
Confirme los agentes previstos, la geometría superficial, las uniones y la compatibilidad de materiales.
Revise fijación, vibración durante el transporte, retención y acceso repetido.

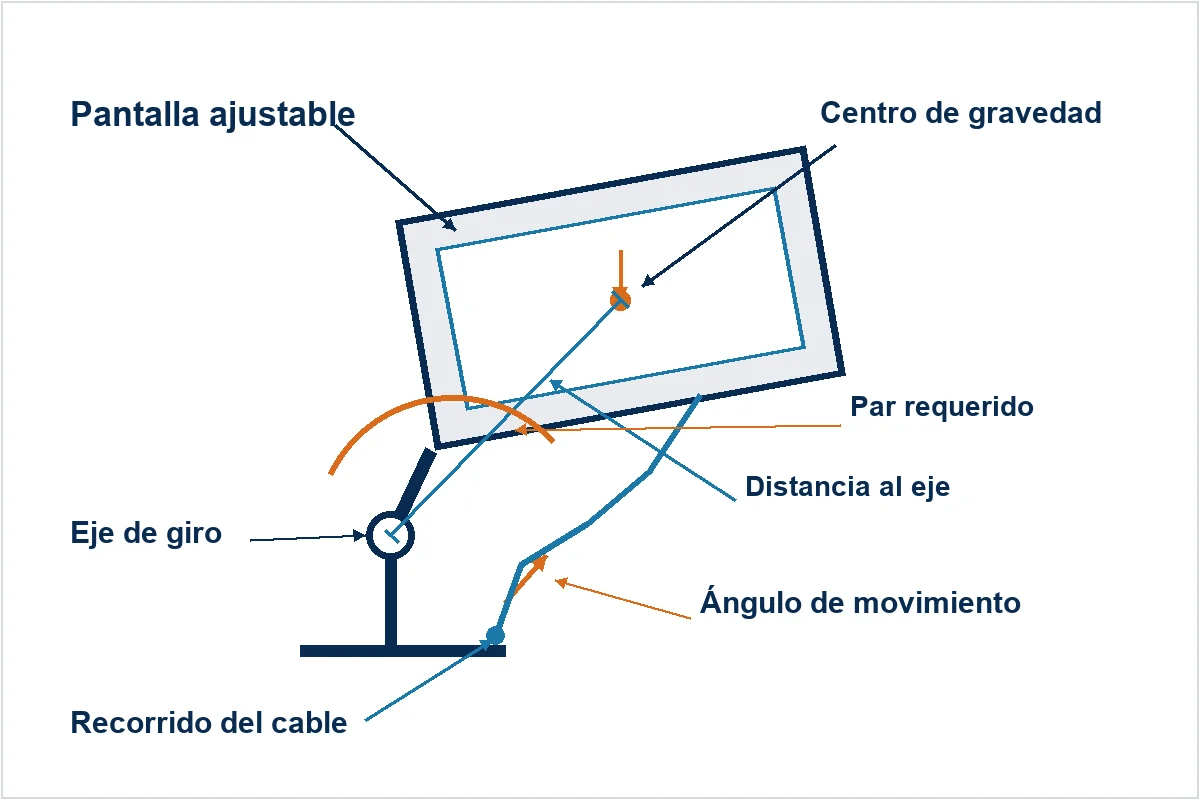

Movimiento y posicionamiento
La bisagra debe revisarse con el peso, el centro de gravedad y el recorrido reales. El cableado y los componentes próximos no deben limitar el movimiento.

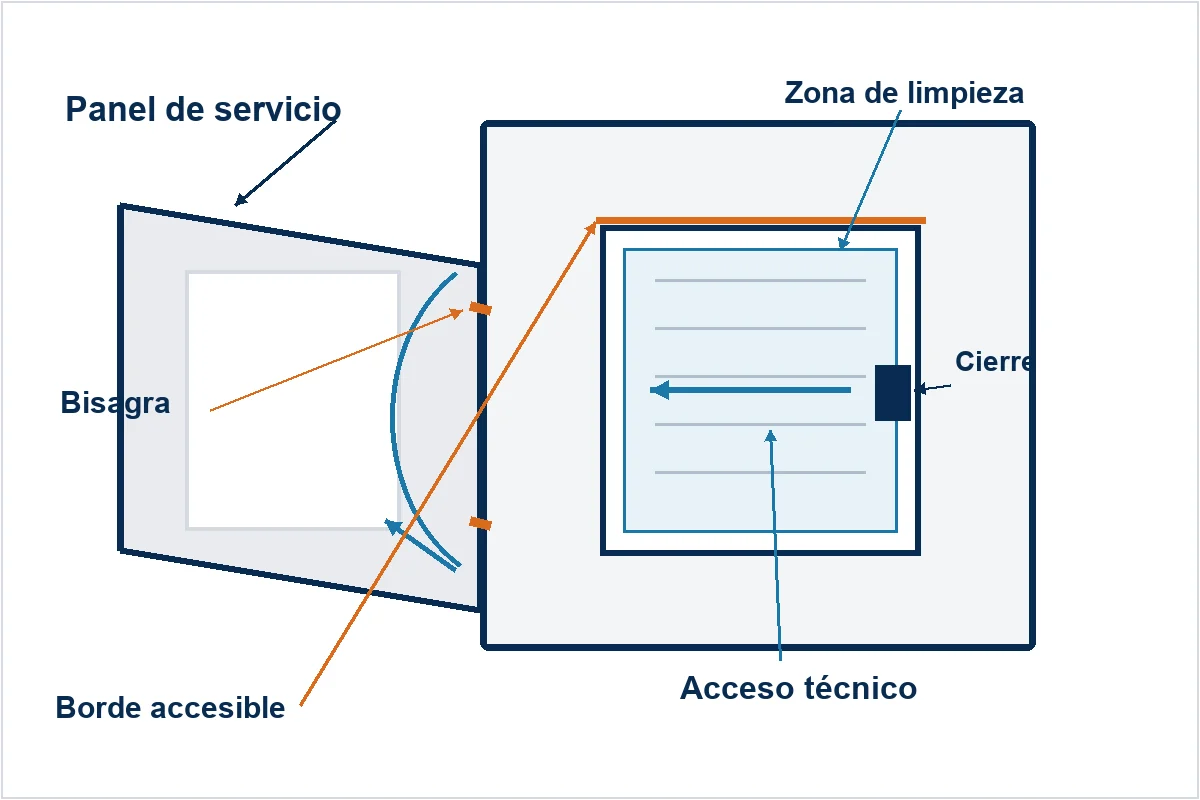

Limpieza y acceso técnico
La geometría, las uniones y el acceso deben revisarse según el procedimiento de limpieza y mantenimiento previsto para el equipo.
Datos necesarios para seleccionar el herraje
| Dato de aplicación | Influencia en la selección |
|---|---|
| Tipo de pantalla, cubierta, puerta o módulo | Define el movimiento y las familias aplicables. |
| Dimensiones y peso | Influyen en la estructura, el montaje y la cantidad de bisagras. |
| Centro de gravedad | Permite revisar el momento aplicado respecto al eje. |
| Ángulo y posiciones requeridas | Determinan el recorrido y la necesidad de retención o posicionamiento. |
| Fuerza y frecuencia de operación | Influyen en la experiencia de uso y la validación del mecanismo. |
| Limpieza prevista | Condiciona material, acabado, uniones y geometría superficial. |
| Espacio interior y cableado | Determina las interferencias y el método de montaje. |
| Acceso de mantenimiento | Define si el panel debe abrirse, mantenerse o desmontarse. |
| Cantidad prevista | Ayuda a revisar disponibilidad, personalización y suministro. |
Qué debe validarse en el equipo completo
Movimiento estable
Compruebe el recorrido, la posición, la carga y la operación repetida.
Montaje e interferencias
Revise fijaciones, cableado, carcasas y componentes próximos.
Limpieza y materiales
Verifique la compatibilidad con los agentes y el procedimiento definidos por el fabricante.
Acceso de servicio
Confirme que la apertura o el desmontaje permite realizar el mantenimiento previsto.
La selección del herraje no confirma por sí sola la seguridad, la limpieza, la conformidad ni el rendimiento del equipo médico completo.
Cómo revisamos una aplicación médica
- 01
Recibir la aplicación
Plano, fotografía, dimensiones, peso, movimiento y limpieza prevista.
- 02
Revisar la integración
Montaje, espacio, cableado, contacto del usuario y acceso de mantenimiento.
- 03
Validar la muestra
Movimiento, posición, manipulación, limpieza y funcionamiento en el equipo real.
- 04
Preparar el suministro
Modelo confirmado, documentación y requisitos acordados.
Fabricación y soporte para fabricantes de equipos médicos
HSP suministra herrajes estándar y revisa configuraciones para fabricantes de equipos, módulos, carros y sistemas técnicos de uso médico.
La revisión considera el movimiento, la integración, el acceso, la limpieza prevista y las condiciones reales de servicio antes de recomendar una configuración.
- Revisión de aplicación y compatibilidad dimensional
- Planos, CAD y documentación cuando estén disponibles
- Configuraciones OEM según requisitos confirmados
Preguntas frecuentes
¿Qué datos necesito para seleccionar una bisagra para un equipo médico?
Indique el componente móvil, sus dimensiones, peso, centro de gravedad y recorrido. Añada el montaje disponible, la frecuencia de operación, la limpieza prevista y el acceso de mantenimiento.
¿Cómo se selecciona una bisagra para una pantalla ajustable?
La selección parte del peso, la distancia al eje, el ángulo y las posiciones necesarias. El par, el cableado y la fuerza de operación deben comprobarse en la integración real.
¿Qué debe revisarse si el equipo se limpia con frecuencia?
Deben confirmarse los agentes y el procedimiento definidos por el fabricante. También se revisan el material, el acabado, las uniones, las fijaciones y la geometría accesible.
¿Cuándo conviene utilizar una bisagra desmontable?
Es adecuada cuando una puerta o panel debe retirarse durante el servicio. Hay que confirmar la dirección de extracción, el espacio libre y la manipulación segura del componente.
¿Se puede adaptar un herraje a una carcasa o módulo existente?
Puede revisarse una configuración estándar o una adaptación OEM a partir de planos y dimensiones confirmadas. La viabilidad depende del montaje, la carga, el espacio y la cantidad prevista.
¿El herraje confirma la conformidad del equipo médico completo?
No. El herraje es un componente de la integración y no confirma por sí solo la seguridad, la limpieza, la conformidad ni el rendimiento del equipo completo.
Enviar una aplicación de equipo médico
Describa la pantalla, cubierta, puerta o módulo, su movimiento, el peso estimado y las condiciones de limpieza y mantenimiento.
