Bisagras ocultas
Bisagra de eje curvado con ajuste de altura para puertas
- Modelo
- XG02-053/XG02-152/XG02-153

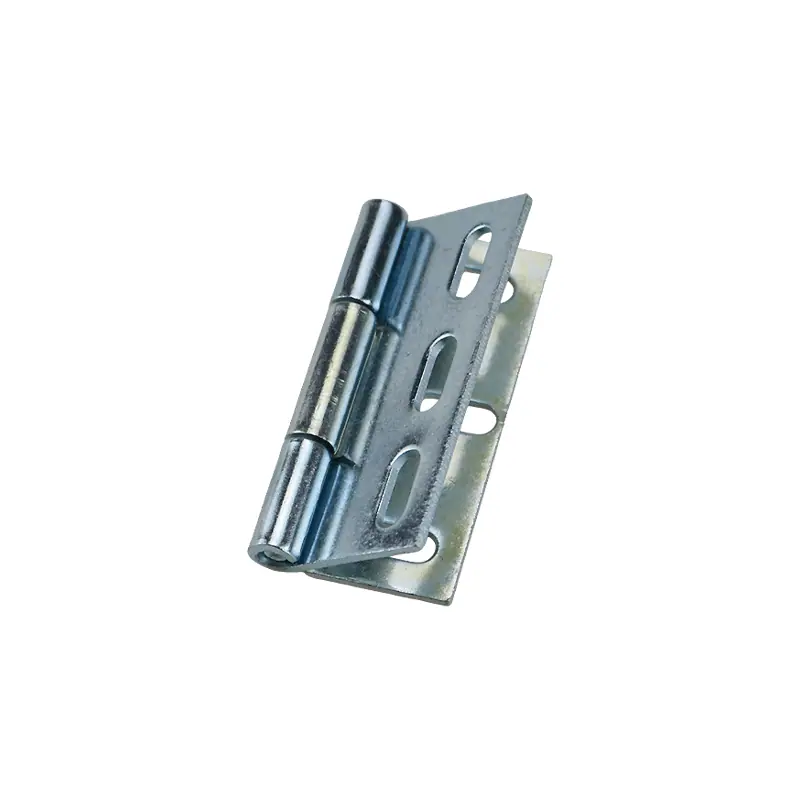

Bisagras de acero inoxidable 304 o acero al carbono. Disponibles con ranuras alargadas, ranuras de ajuste o agujeros avellanados para montaje frontal. Apertura de 180°. Ideales para gabinetes, paneles, cajas y equipos industriales.
- Materiales disponibles
- Acero al carbono / Acero inoxidable SUS304
- Ángulo de apertura
- 180 °
- Tipo de montaje
- Montaje con tornillos
Modelos y variantes
Información de compra
- Pedido mínimo
- Desde 1 unidad, según referencia.
- Disponibilidad
- A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
- Muestras
- Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
- Precio
- Según modelo, cantidad y requisitos de fabricación.
¿Necesita modificar este modelo?
Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.
Datos técnicos y planos
Especificaciones
- Materiales disponibles
- Acero al carbono / Acero inoxidable SUS304
- Ángulo de apertura
- 180 °
- Tipo de montaje
- Montaje con tornillos
Confirme las cotas y prestaciones de la referencia elegida en su plano.

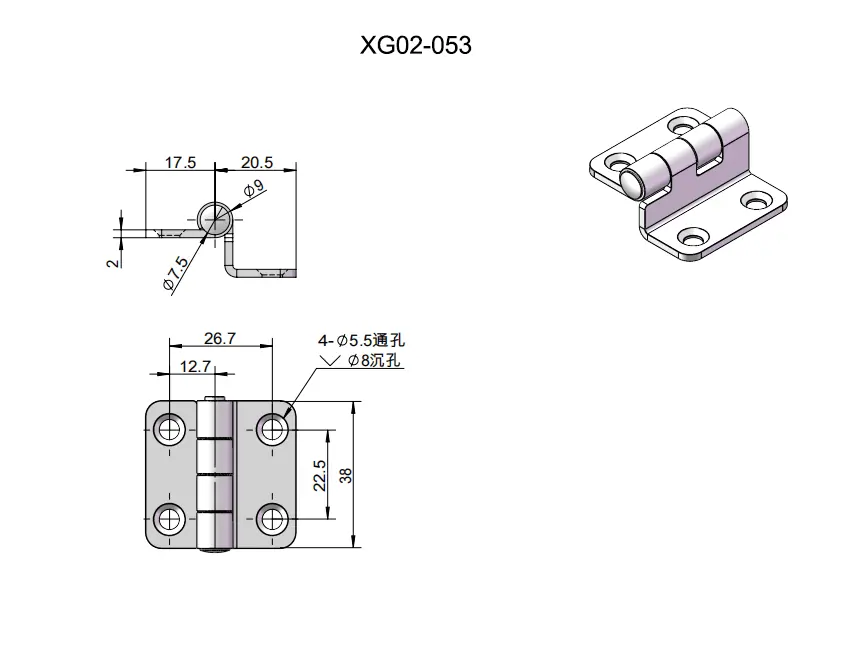

Planos dimensionales
1 de 3
Ver y descargar todos los planos (3)
Planos de la serie; confirme las cotas y la referencia antes del montaje.
Información de la referencia
| Modelo | Codificación | Especificación | Material | Tratamiento de superficies |
| XG02-053 | XG02-053-1S-31 | 38x37mm | Acero inoxidable 304 | Pulido espejo |
| XG02-053-1 | Acero al carbono | Zinc azul | ||
| XG02-152 | XG02-152 | 60x47mm | Acero al carbono | Zinc azul |
| XG02-153 | XG02-153 | 70x60mm | Acero al carbono | Zinc azul |
Archivos CAD
Archivos de la serie: compruebe la referencia y la versión antes de utilizarlos. Extraiga los archivos RAR antes de abrirlos en su programa CAD.
Consulta técnica y comercial
Solicitar cotización
Indique la referencia, la cantidad y sus requisitos. Para modificar dimensiones, perforaciones, material o acabado, elija «Personalización / OEM».
Producto: XG02-053/XG02-152/XG02-153
