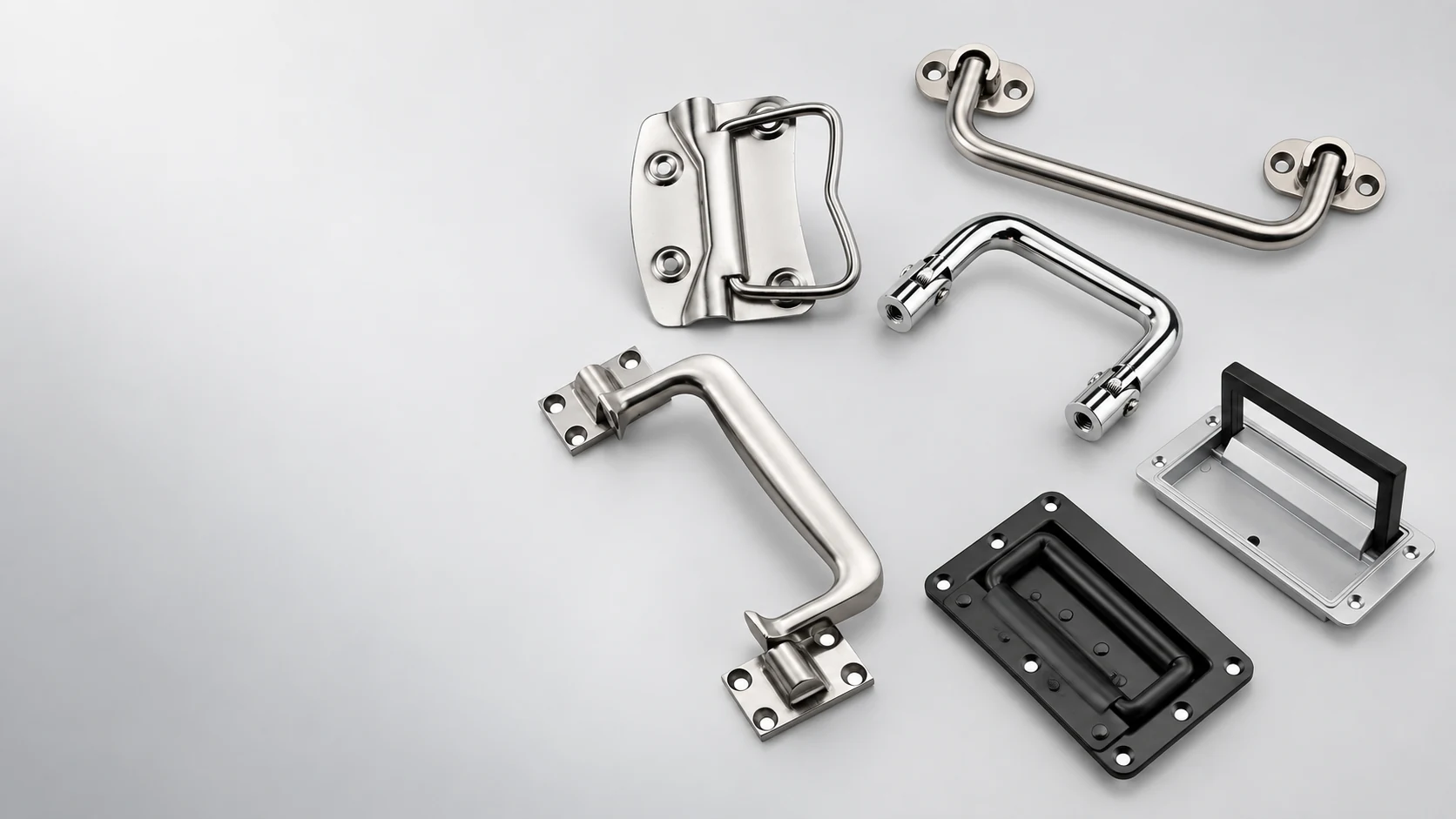

Manijas plegables industriales
Las manijas plegables industriales proporcionan un punto de agarre que puede abatirse para reducir la proyección exterior en armarios, paneles y equipos técnicos.
Seleccione el modelo según el movimiento, la distancia entre centros, el espacio de agarre, la proyección plegada y el tipo de fijación.
- MovimientoPlegado libre, retorno, posición definida u otra función documentada según el modelo.
- DimensionesCentros de montaje, agarre, proyección abierta y proyección plegada.
- Fijación y panelOrificios, roscas, espárragos, espesor y acceso de montaje.
Cómo se mueve una manija plegable
Revise la manija en posición de uso, durante el recorrido y en posición plegada.
Esta secuencia permite comprobar el agarre, la proyección y las posibles interferencias.
- P1
- Proyección abierta
- P2
- Proyección plegada
- G
- Espacio útil de agarre
Posición de uso
Compruebe el espacio para introducir la mano y la proyección exterior durante la operación.
Durante el movimiento
Reserve espacio para el recorrido de la empuñadura y compruebe posibles interferencias con componentes próximos.
Posición plegada
Confirme cuánto sobresale el conjunto cuando la empuñadura está completamente recogida.
Interferencias Compruebe el recorrido respecto a marcos, cierres, tornillos, bisagras, paneles adyacentes, cables y componentes internos.
Datos que debe confirmar antes de seleccionar
Revise las dimensiones, el movimiento, la fijación y la integración con el panel antes de elegir una referencia.

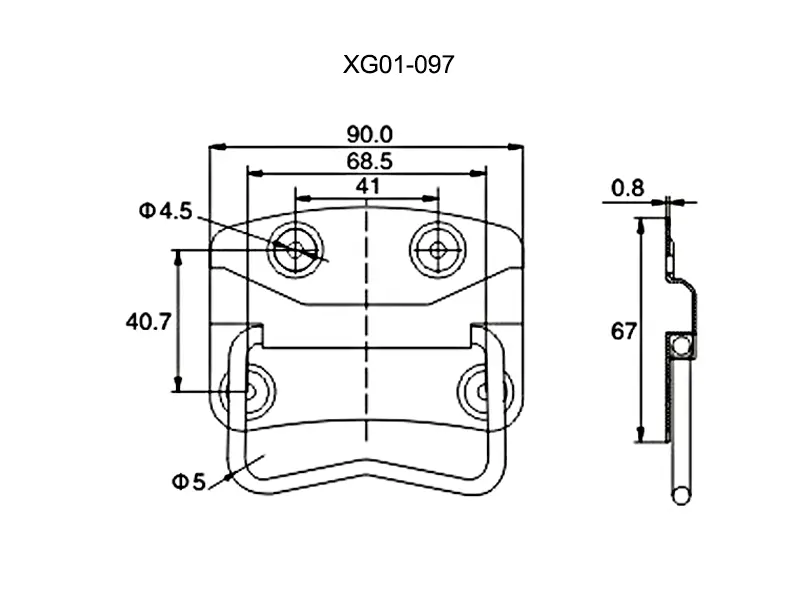

Dimensiones
- Distancia entre centros
- Longitud útil de agarre
- Espacio libre de agarre
- Proyección abierta
- Proyección plegada
Mida la posición de uso y la posición recogida.
Movimiento
- Tipo de plegado
- Recorrido
- Ángulo, cuando esté documentado
- Posición de reposo
- Mecanismo de retorno, si existe
No suponga un ángulo o un retorno automático sin documentación del modelo.
Fijación
- Distancia y posición de los orificios
- Tipo de montaje
- Rosca
- Espárragos
- Longitud de fijación
Confirme también el acceso necesario para instalar los elementos de fijación.
Integración
- Espesor del panel
- Rigidez del panel
- Espacio posterior
- Interferencias
- Dirección real del esfuerzo
- Frecuencia de operación
La manija, la fijación y el panel deben revisarse como un conjunto.
Otras familias de manijas
Compare otras configuraciones cuando la aplicación no requiere una empuñadura plegable.
Manijas industriales
Agarres fijos sin movimiento de plegado.
Ver categoría
Tiradores en U
Tiradores rígidos con dos soportes y una zona fija de agarre.
Ver categoría

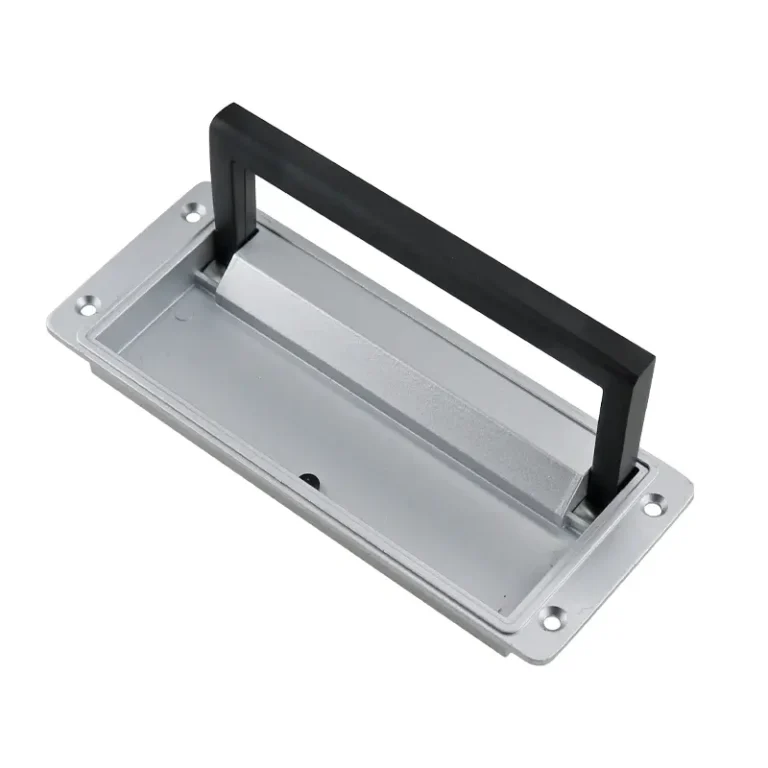

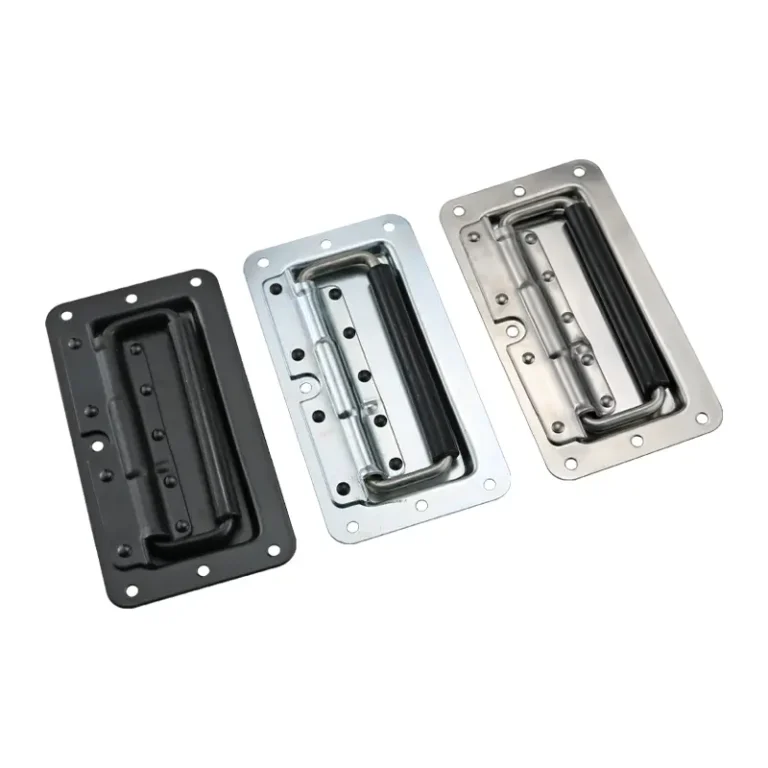

Manijas empotradas
El agarre queda integrado en un recorte del panel para reducir la proyección exterior.
Ver categoría
Manijas personalizadas
Geometría, movimiento, fijación, material o acabado desarrollados para un proyecto OEM.
Ver categoría

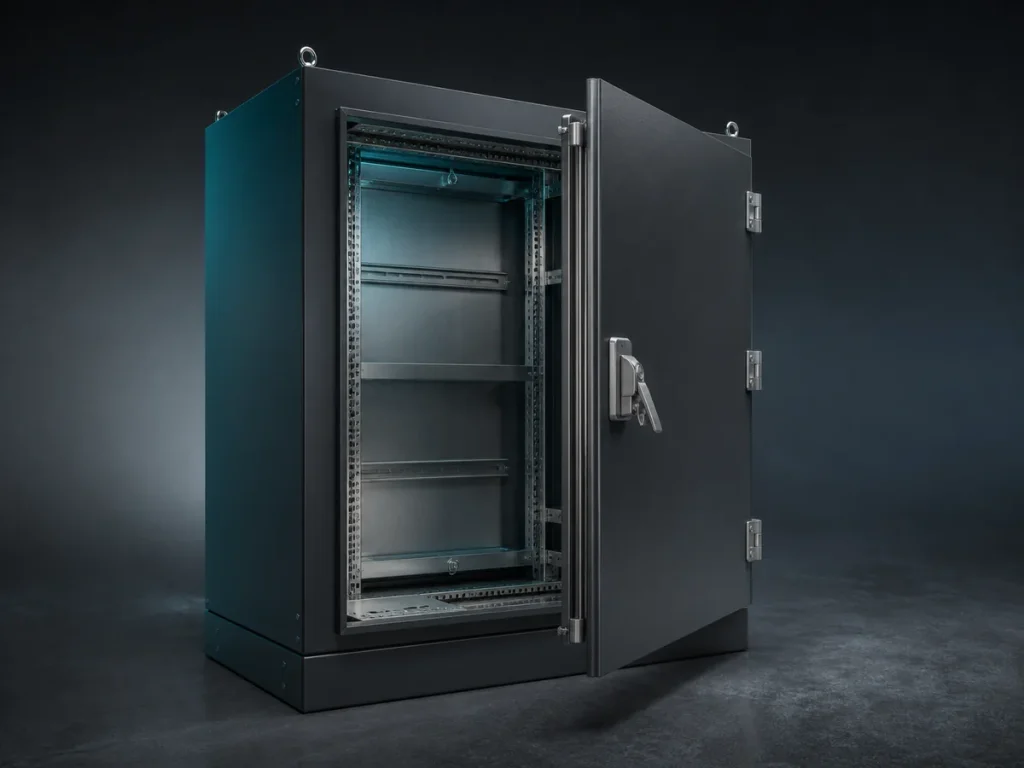

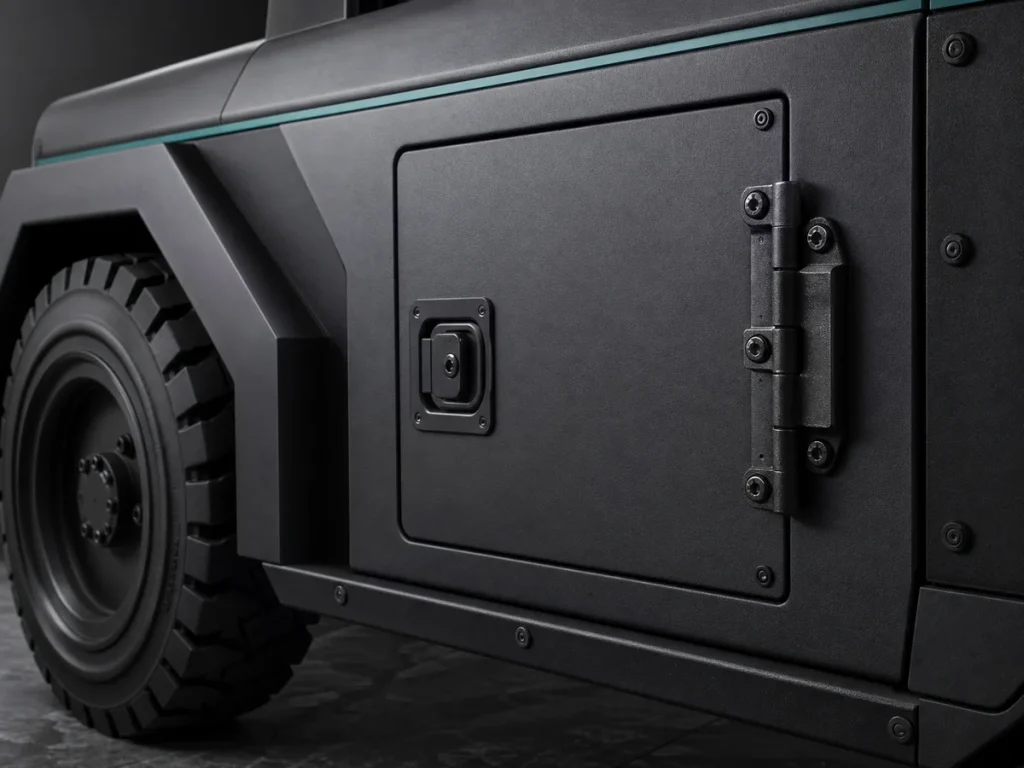

Aplicaciones industriales
Soporte para seleccionar o desarrollar la manija plegable
Indique los centros de montaje, la proyección plegada, el movimiento, el panel y el espacio de agarre disponible.
Si dispone de un plano o una fotografía, menciónelo en el mensaje. Después de recibir la consulta, el equipo HSP le facilitará el canal para compartir el archivo.
HSP revisa la geometría, el eje de plegado, las dimensiones, la fijación, el material, el acabado y las interferencias antes de recomendar un modelo o preparar un desarrollo OEM.
- Revisión del movimiento, centros y fijación
- Confirmación de proyección, agarre e interferencias
- Desarrollo de geometría, material y acabado OEM
Preguntas frecuentes
Respuestas para preparar la selección y la consulta técnica.
¿Qué es una manija plegable industrial?
Es una manija cuya empuñadura puede girar o abatirse respecto a su base para reducir la proyección exterior cuando no se utiliza.
¿Qué diferencia hay entre una manija plegable y una manija fija?
La manija fija mantiene su geometría exterior. En una manija plegable, la empuñadura puede moverse entre una posición de uso y una posición recogida.
¿Qué diferencia hay entre la proyección abierta y la proyección plegada?
La proyección abierta es la distancia que ocupa la manija en su posición de uso. La proyección plegada es la distancia que sobresale cuando la empuñadura está completamente recogida. Ambas deben comprobarse para evitar interferencias.
¿Todas las manijas plegables vuelven automáticamente a la posición plegada?
No. El comportamiento depende del modelo. Puede existir plegado libre, retorno manual, retorno por resorte u otra configuración documentada.
¿Puedo utilizarla para levantar el equipo?
No debe asumirse. Solo puede utilizarse como punto de izado si la documentación del modelo, la posición de uso, la fijación, el panel y la validación del conjunto lo permiten expresamente.
