Puerta y estructura
Dimensiones, peso, material, número de hojas, fijaciones y dirección de apertura.
Herrajes para armarios y equipos de telecomunicaciones
La selección incluye bisagras, cerraduras, cierres y manijas para puertas, paneles y accesos de armarios o gabinetes de telecomunicaciones instalados en interiores y exteriores.
La configuración depende de la estructura de la puerta, la exposición ambiental, el método de cierre, la frecuencia de mantenimiento y la integración con la junta del armario.
El herraje debe validarse dentro del armario completo y no determina por sí solo el grado de protección, la resistencia al vandalismo ni el comportamiento frente a la corrosión.
Datos clave del armario de telecomunicaciones
Exposición ambiental
Instalación interior, exterior protegido, vía pública, costa o entorno industrial.
Cierre y control de acceso
Llave, herramienta, manija, cierre multipunto o acceso restringido.
Mantenimiento en campo
Espacio disponible, frecuencia de intervención y retirada de puertas o paneles.
Zona de acceso del armario
Armario exterior de estación base
Familias relacionadas
Condiciones que debe confirmar
- Dimensiones, peso y material de la puerta
- Exposición a lluvia, humedad y contaminación
- Junta y compresión previstas en el marco
- Método de cierre y acceso autorizado
- Espacio frontal para mantenimiento
Armario de telecomunicaciones en vía pública
Familias relacionadas
Condiciones que debe confirmar
- Ubicación y nivel de exposición pública
- Acceso con llave, herramienta o manija
- Rigidez de la puerta y puntos de cierre
- Material, acabado y contacto entre metales
- Frecuencia y procedimiento de intervención
Caja mural o de acceso de red
Familias relacionadas
Condiciones que debe confirmar
- Espesor y preparación de la puerta o tapa
- Profundidad interior disponible
- Ángulo de apertura junto a la pared
- Accionamiento del cierre con espacio limitado
- Entorno interior o exterior protegido
Compartimento técnico y panel desmontable
Familias relacionadas
Condiciones que debe confirmar
- Dimensiones y peso del panel
- Dirección de retirada y espacio libre
- Fijación durante transporte y vibración
- Acceso de herramientas y manos
- Reposición y alineación después del servicio

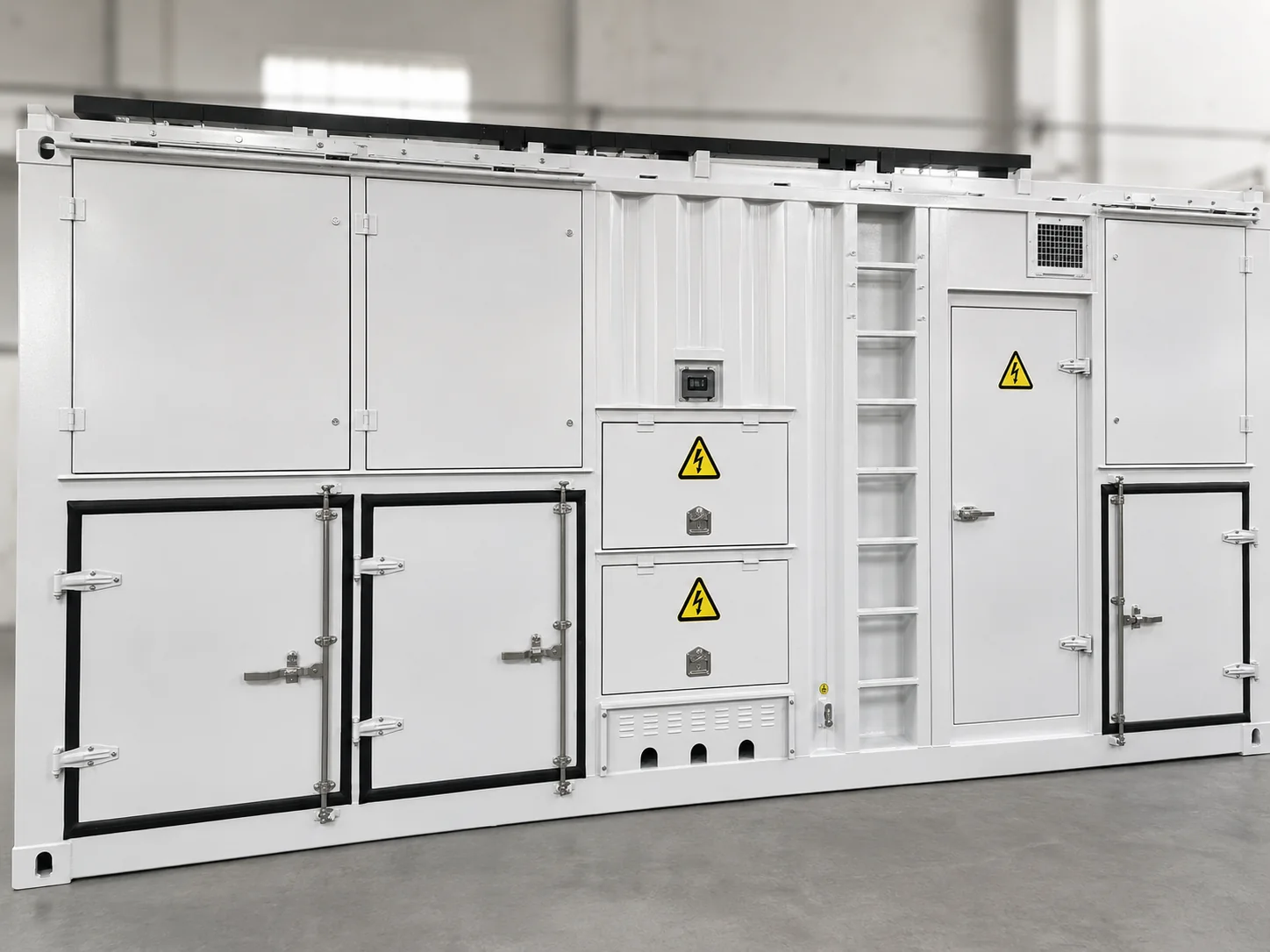

Apertura y mantenimiento en campo
El ángulo de apertura y el barrido de la puerta deben revisarse con paredes, equipos cercanos y el espacio disponible para trabajar. La comprobación incluye el acceso frontal o lateral, la operación con herramientas y el espacio para las manos.
En puertas dobles debe definirse la secuencia de hojas. En paneles desmontables se confirma la dirección de retirada, el apoyo durante el servicio y la posibilidad de extraerlos sin interferir con la base ni con componentes próximos.
Cierre, sellado y exposición ambiental
Un cierre en un punto retiene una zona concreta; un sistema multipunto distribuye el accionamiento en varias posiciones. La elección depende de la altura, la rigidez de la puerta, el marco y la compresión prevista sobre la junta.
Bisagras, cerraduras y cierres no garantizan por sí solos un grado IP ni una resistencia al vandalismo. Materiales, acabados, contactos entre metales, lluvia, humedad, ambiente salino y contaminación industrial deben validarse en el armario completo y bajo su montaje real.
Categorías y recursos relacionados
Bisagras
Cerraduras
Manijas
Materiales y acabados
Ingeniería y OEM
Datos necesarios para seleccionar los herrajes
| Dato de aplicación | Influencia en la selección |
|---|---|
| Tipo, ubicación y entorno | Define si se trata de un armario exterior, una caja mural, un equipo en vía pública u otra instalación, así como la exposición real del conjunto. |
| Dimensiones de la puerta o panel | Permiten revisar la geometría, las fijaciones, el recorrido y la distribución del cierre. |
| Peso de la puerta | Se utiliza para revisar las bisagras, los puntos de montaje y el comportamiento de la estructura. |
| Material y espesor de la puerta | Condicionan la fijación, la rigidez disponible y la preparación del panel. |
| Configuración y apertura de la puerta | Incluye el número de hojas, la dirección, el ángulo de apertura, el barrido y las interferencias cercanas. |
| Tipo de montaje | Aclara si el herraje será superficial, empotrado, soldado o fijado mediante tornillos. |
| Frecuencia de mantenimiento | Influye en el accionamiento, la retirada de paneles y el procedimiento de servicio. |
| Sistema de cierre y compresión | Reúne el método de accionamiento, el número de puntos de cierre y la compresión prevista sobre la junta. |
| Control de acceso | Define el uso de llave, herramienta, manija u otro método de acceso autorizado. |
| Material y acabado del herraje | Deben compararse con la exposición ambiental y con los metales presentes en el armario. |
| Retirada y espacio de mantenimiento | Permite comprobar la dirección de extracción, el espacio para herramientas, el barrido de puertas y la manipulación de paneles. |
| Cantidad prevista | Ayuda a revisar muestras, documentación, personalización y suministro OEM. |
| Plano, fotografía o muestra disponible | Aporta la geometría real para revisar la compatibilidad, el montaje y las interferencias. |
Qué debe validarse en el armario completo
Alineación y recorrido
La puerta, las bisagras, el marco y los puntos de cierre deben conservar la alineación durante todo el recorrido.
Compresión de la junta
La geometría de la junta y la distribución del cierre deben validarse sobre el armario montado.
Exposición y corrosión
Materiales, acabados y contactos entre metales deben revisarse según el entorno real de instalación.
Seguridad y mantenimiento
El acceso autorizado, las herramientas y el procedimiento de servicio deben comprobarse en el equipo completo.
La selección del herraje no confirma por sí sola el grado de protección, la resistencia al vandalismo, la estanqueidad ni la durabilidad del armario completo.
Cómo revisamos una aplicación de telecomunicaciones
-
Recibir la aplicación
Tipo de armario, puerta o panel, dimensiones, peso, entorno y cantidad prevista.
-
Revisar la configuración
Movimiento, cierre, junta, acceso, montaje, materiales e interferencias.
-
Validar plano o muestra
Compatibilidad dimensional, recorrido, alineación, accionamiento y mantenimiento.
-
Preparar la producción
Modelo confirmado, documentación disponible y requisitos de suministro.
Fabricación y soporte para fabricantes de armarios de telecomunicaciones
HSP suministra bisagras, cerraduras, cierres y manijas para fabricantes de armarios de telecomunicaciones, cajas de acceso de red y equipos de infraestructura.
- Revisión de aplicación y compatibilidad dimensional
- Planos y muestras cuando existen datos reales disponibles
- Adaptación de geometrías de montaje y fijaciones
- Soporte para suministro OEM en serie
Preguntas frecuentes
¿Qué herrajes necesita un armario de telecomunicaciones exterior?
La selección puede combinar bisagras, cerradura o cierre y una manija según la puerta, el entorno y la forma de mantenimiento. No existe una combinación única para todos los armarios exteriores.
¿Cómo se seleccionan las bisagras para una puerta de telecomunicaciones?
Deben revisarse dimensiones, peso, material, puntos de montaje, ángulo de apertura y exposición ambiental. La estructura de la puerta y del marco forma parte de la validación.
¿Cuándo debe evaluarse un cierre multipunto?
Puede evaluarse en puertas altas o cuando la rigidez, la junta y la distribución del cierre requieren varios puntos coordinados. Su uso no confirma por sí solo un grado IP.
¿Qué materiales y acabados pueden utilizarse en exteriores?
La elección depende del ambiente corrosivo, el material base, el acabado y los posibles contactos entre metales distintos. La combinación final debe validarse bajo las condiciones reales.
¿Una bisagra o cerradura garantiza el grado IP del armario?
No. El grado de protección depende de la estructura completa, la junta, la compresión, el montaje y los ensayos aplicables al armario terminado.
¿Puede adaptarse el herraje a un diseño de armario existente?
Puede revisarse una solución estándar o una alternativa OEM a partir de planos, dimensiones, muestras, montaje previsto y cantidad estimada.
Enviar una aplicación de armario de telecomunicaciones
Indique el tipo de armario, la puerta o el panel, las dimensiones, el peso, el entorno de instalación y el método de cierre previsto.
