Recorte del panel
Compruebe la forma y las dimensiones reales de la abertura.
Cerraduras y herrajes para gabinetes de control
Seleccione cierres, bisagras y manijas según el recorte del panel, el espacio interior, la posición del receptor y la frecuencia de acceso.
En un gabinete de control, el herraje debe integrarse sin interferir con HMI, pulsadores, cableado ni componentes montados en la puerta.
La compatibilidad depende tanto del frente visible como del espacio disponible detrás del panel.
Compruebe primero el panel y el espacio interior
Estas cuatro medidas determinan si el herraje puede instalarse y operar sin interferencias.
Espesor del panel
Confirme el espesor y cualquier refuerzo situado detrás de la chapa.
Profundidad libre interior
Reserve espacio para la leva, el mecanismo, el cableado y los componentes.
Posición del receptor
Verifique la distancia y la alineación entre el cierre y el bastidor.
Seleccione la zona de acceso
Elija la zona del gabinete para revisar las familias de producto y los datos que deben confirmarse.
Panel frontal de operación
Zona con HMI, pulsadores, indicadores u otros elementos montados en el frente.
Revise: Recorte, perfil exterior, profundidad interior y acceso de operación.
Puerta principal del gabinete
Puerta de acceso al conjunto de control, montaje y mantenimiento.
Revise: Peso de la puerta, movimiento, alineación, cierre, junta y frecuencia de acceso.
Compartimento de mantenimiento
Tapa o puerta secundaria destinada a inspección, ajuste o sustitución de componentes.
Revise: Acceso repetido, desmontaje, espacio de trabajo y método de cierre.
Entorno de servicio
Panel frontal de operación
Recorte, perfil exterior, profundidad interior y acceso de operación.
EntornoInterior
Familias recomendadas
Material y servicio
Interior: Revise acabado, frecuencia de acceso y compatibilidad dimensional.
Exterior o humedad: Revise material, acabado, drenaje, junta y protección del conjunto.
Ambiente corrosivo: Confirme el agente corrosivo, la exposición y la compatibilidad de materiales.
Puerta principal del gabinete
Peso de la puerta, movimiento, alineación, cierre, junta y frecuencia de acceso.
EntornoInterior
Familias recomendadas
Material y servicio
Interior: Revise acabado, frecuencia de acceso y compatibilidad dimensional.
Exterior o humedad: Revise material, acabado, drenaje, junta y protección del conjunto.
Ambiente corrosivo: Confirme el agente corrosivo, la exposición y la compatibilidad de materiales.
Compartimento de mantenimiento
Acceso repetido, desmontaje, espacio de trabajo y método de cierre.
EntornoInterior
Familias recomendadas
Material y servicio
Interior: Revise acabado, frecuencia de acceso y compatibilidad dimensional.
Exterior o humedad: Revise material, acabado, drenaje, junta y protección del conjunto.
Ambiente corrosivo: Confirme el agente corrosivo, la exposición y la compatibilidad de materiales.
Configure cada punto de acceso
Movimiento de la puerta
Revise peso, dimensiones, ángulo de apertura, espacio lateral y elementos montados en la puerta.
Cierre del panel
Compruebe el recorte, el espesor, la longitud de la leva, el receptor y la compresión necesaria.
Apertura y manipulación
Defina el tipo de accionamiento, la zona de agarre y el espacio disponible en el frente.
Acceso de mantenimiento
Determine si la puerta debe permanecer unida, desmontarse o abrirse sin interferir con cableado y componentes.
Datos necesarios para seleccionar el herraje
Prepare estos datos antes de comparar una cerradura, una bisagra o una manija con el panel real.
| Dato de aplicación | Influencia en la selección |
|---|---|
| Recorte del panel | Define la compatibilidad con el cuerpo de la cerradura o la manija. |
| Espesor del panel | Condiciona la fijación, la longitud útil y el montaje. |
| Profundidad libre interior | Determina si la leva o el mecanismo puede operar sin interferencias. |
| Posición del receptor | Define la longitud de la leva y la alineación del cierre. |
| Peso y dimensiones de la puerta | Influyen en el tipo, la cantidad y la posición de las bisagras. |
| Componentes instalados en la puerta | Obligan a revisar HMI, pulsadores, cableado y espacio de movimiento. |
| Frecuencia de acceso | Influye en el accionamiento, la ergonomía y el mantenimiento. |
| Entorno de servicio | Condiciona el material, el acabado y la protección del conjunto. |
Qué debe validarse en el gabinete completo
La compatibilidad de una pieza no confirma por sí sola el funcionamiento del panel completo.
Ajuste del recorte
El cuerpo, la fijación y el accionamiento deben corresponder con la abertura real.
Espacio detrás del panel
La leva y el mecanismo no deben interferir con cableado, HMI, módulos ni refuerzos.
Alineación del cierre
La leva o el pestillo debe coincidir con el receptor durante toda la operación.

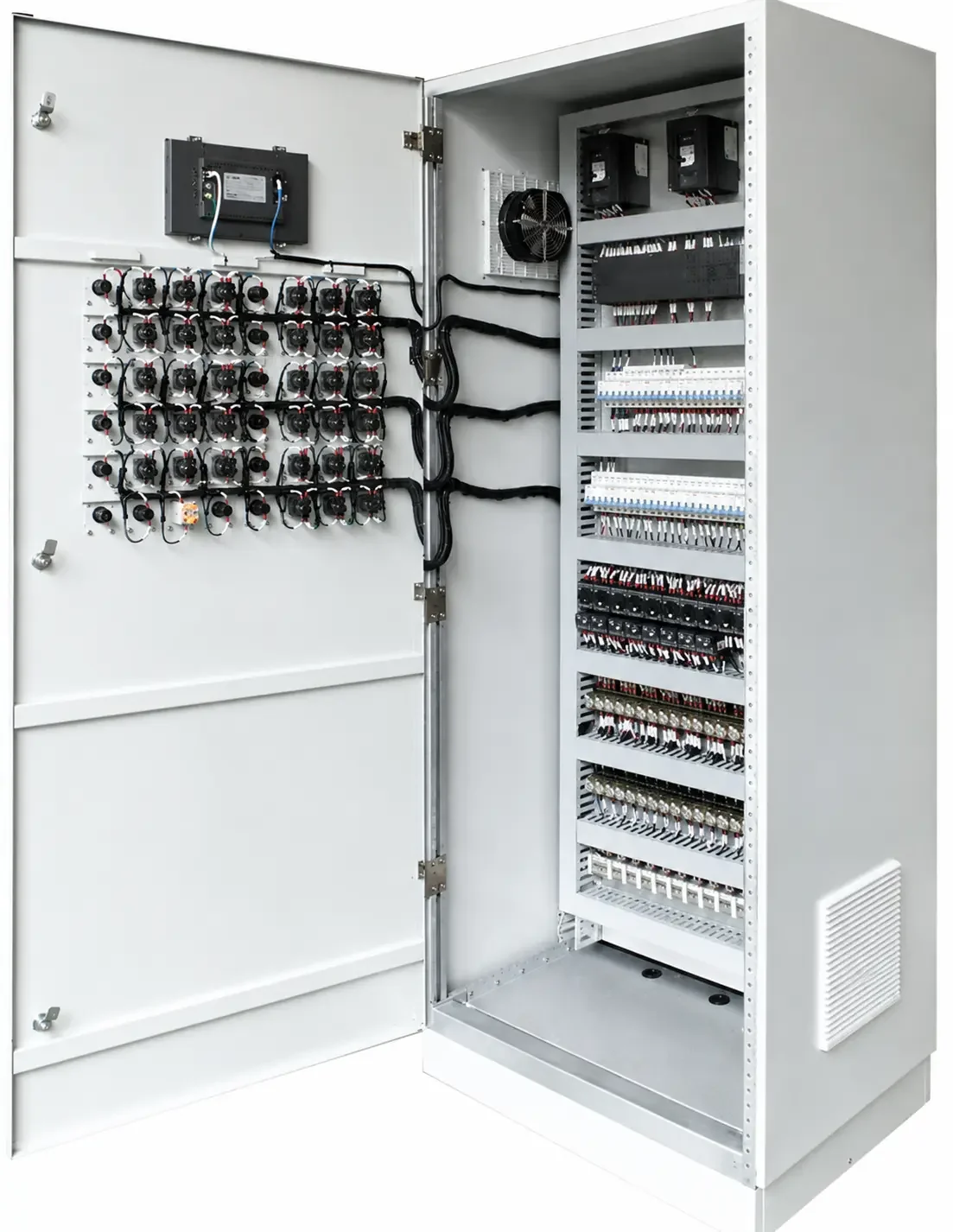

Movimiento y conexiones de la puerta
La apertura debe considerar bisagras, cableado, radio de movimiento y acceso de mantenimiento.
La clasificación de protección depende del gabinete, la junta, el montaje y la validación del conjunto completo.
Cómo revisamos una aplicación de control
- 01
Recibir el panel
Revise el plano, la fotografía, el recorte o las dimensiones disponibles.
- 02
Comprobar la integración
Verifique espacio interior, receptor, componentes, cableado y movimiento de la puerta.
- 03
Validar la muestra
Confirme montaje, accionamiento, cierre y ausencia de interferencias en el conjunto real.
- 04
Preparar el suministro
Defina el modelo, la documentación y los requisitos confirmados del proyecto.
Fabricación y soporte para fabricantes de equipos de control
HSP suministra herrajes estándar y revisa configuraciones para fabricantes de gabinetes, paneles y equipos de control.
La revisión técnica considera el recorte, el montaje, el espacio interior, el acceso y las condiciones reales de servicio antes de recomendar una configuración.
- Revisión de aplicación y compatibilidad dimensional
- Planos, CAD y documentación cuando estén disponibles
- Configuraciones OEM según los requisitos confirmados
Preguntas frecuentes
¿Qué medidas necesito para seleccionar una cerradura de panel?
Mida la forma y las dimensiones del recorte, el espesor real del panel y la profundidad libre interior. Añada la posición del receptor y la distancia que debe alcanzar la leva.
¿Cómo se comprueba el espacio interior para la leva o el receptor?
Revise la trayectoria completa de la leva y la posición del receptor con la puerta cerrada y durante el accionamiento. Considere HMI, cableado, módulos, refuerzos y cualquier elemento instalado detrás del panel.

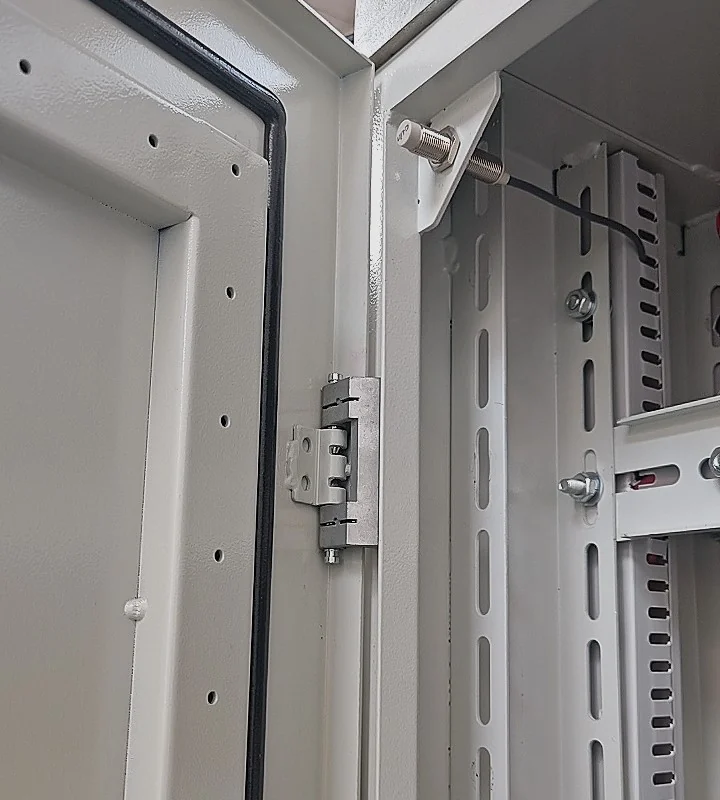

¿Cuándo conviene utilizar una bisagra oculta o desmontable?
Una bisagra oculta mantiene el herraje protegido dentro del conjunto y reduce elementos visibles. Una bisagra desmontable facilita retirar la puerta o tapa cuando el mantenimiento requiere acceso libre.
¿Qué cambia si la puerta lleva HMI, pulsadores o cableado?
Aumentan el peso, la profundidad ocupada y las zonas que no pueden ser atravesadas por el cierre o la fijación. También debe comprobarse el movimiento del mazo de cables durante toda la apertura.
¿Cómo se selecciona el material para exterior o humedad?
Identifique la exposición real, el agente corrosivo, el drenaje y la compatibilidad entre materiales. La protección final depende del gabinete, la junta, el acabado, el montaje y la validación del conjunto.
¿Puedo enviar una fotografía o un plano para recibir una recomendación?
Sí. Un plano del recorte y del espacio posterior permite revisar dimensiones, montaje y posibles interferencias; una fotografía ayuda a ubicar los componentes y el acceso. La recomendación se confirma con los datos disponibles del conjunto real.
Enviar una aplicación de gabinete de control
Describa la zona de acceso, el recorte, el espacio interior y las condiciones de servicio disponibles.
