Puerta y panel
Confirme dimensiones, peso, perforación, número de hojas y dirección de apertura.
Herrajes para racks y armarios de centros de datos
Seleccione bisagras, cerraduras, cierres y manijas para puertas frontales y traseras, paneles laterales y accesos técnicos de racks de servidores.
Revise la geometría de la puerta, el método de acceso, el espacio de mantenimiento, el flujo de aire previsto y la integración con cableado y puesta a tierra.
El herraje debe validarse dentro del rack completo y no determina por sí solo la seguridad física, la continuidad de puesta a tierra ni el rendimiento térmico.
Datos clave del rack
Estos datos permiten revisar el herraje con la puerta, el bastidor y las condiciones reales de mantenimiento.
Apertura y seguridad
Defina si la apertura se realiza mediante llave, herramienta, manija u otro método previsto.
Espacio y mantenimiento
Revise el pasillo disponible, la retirada de paneles y las zonas de servicio frontal y trasera.
Integración interna
Compruebe cableado, PDU, equipos, puntos de puesta a tierra e interferencias.
Zona de acceso del rack

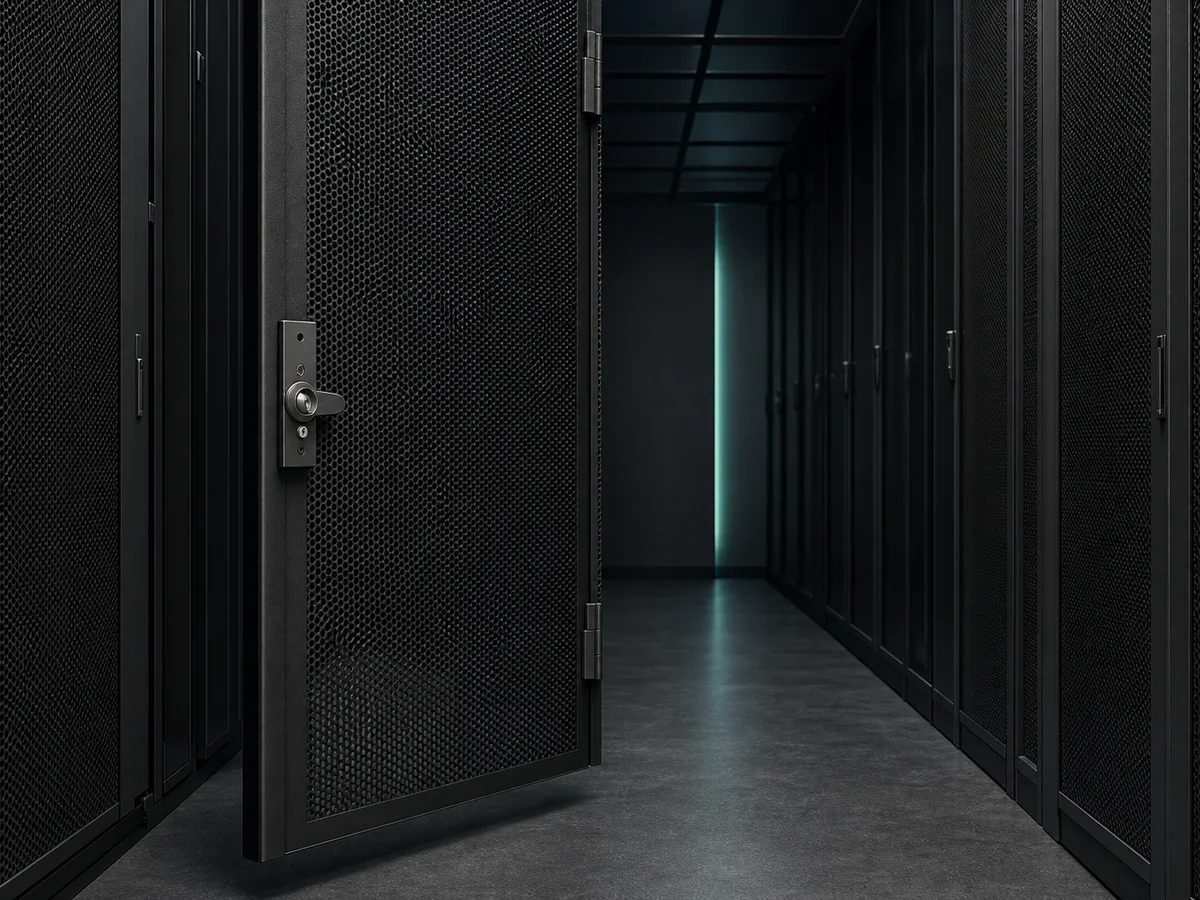

Puerta frontal de rack
Familias relacionadas
Condiciones que debe confirmar
- Dimensiones y peso de la puerta
- Porcentaje y distribución de la zona perforada
- Ángulo de apertura
- Espacio frontal de mantenimiento
- Tipo de cerradura y manija
Puerta trasera de una o dos hojas
Familias relacionadas
Condiciones que debe confirmar
- Puerta única o doble
- Peso y distribución de cada hoja
- Secuencia y ángulo de apertura
- Espacio posterior disponible
- Intervención sobre cableado y PDU
Panel lateral desmontable
Familias relacionadas
Condiciones que debe confirmar
- Dimensiones y peso del panel
- Dirección de extracción
- Espacio libre lateral
- Tipo de fijación o cierre
- Conexión de puesta a tierra prevista
Puerta de pasillo o compartimento técnico
Familias relacionadas
Condiciones que debe confirmar
- Dimensiones y peso de la puerta
- Dirección y frecuencia de apertura
- Espacio de circulación
- Método de apertura y cierre
- Estructura de montaje
Apertura, flujo de aire y espacio de servicio
La apertura debe revisarse con el ancho del pasillo, la posición de los racks próximos y el acceso real a servidores, cableado y PDU. La revisión incluye el ángulo, el espacio frontal o posterior y las diferencias entre una puerta única y dos hojas.
La geometría de bisagras, cerraduras y manijas no debe ocupar innecesariamente la zona perforada ni limitar el recorrido de la puerta. El flujo de aire y el rendimiento térmico se validan en el conjunto completo.
Cierre, paneles y puesta a tierra
El sistema de cierre debe revisarse con la rigidez de la puerta, el número de hojas, la frecuencia de acceso y el método de operación previsto. También deben comprobarse la alineación, la dirección de desmontaje, el acceso a la cerradura y las interferencias con cableado y PDU.
Las bisagras y los cierres no confirman por sí solos la continuidad de puesta a tierra. La conexión de puertas y paneles debe definirse y verificarse dentro del diseño eléctrico del rack.
Datos necesarios para seleccionar los herrajes del rack
Prepare estos datos antes de comparar productos y validar la configuración completa.
| Dato de aplicación | Influencia en la selección |
|---|---|
| Tipo de rack o armario | Define la estructura, la apertura prevista y las familias de herraje que deben revisarse. |
| Puerta frontal, trasera o panel lateral | Sitúa el herraje en la zona de servicio y mantenimiento correspondiente. |
| Dimensiones y peso | Permiten revisar carga, fijaciones, número de puntos y espacio de montaje. |
| Puerta única o doble | Determina la coordinación de hojas, la secuencia de apertura y el cierre. |
| Puerta perforada o sólida | Permite reservar la zona útil de ventilación y ubicar los puntos de montaje. |
| Dirección y ángulo de apertura | Definen el recorrido y las posibles interferencias con racks y pasillos. |
| Espacio frontal, posterior y lateral | Confirma si la apertura y el desmontaje permiten el servicio previsto. |
| Frecuencia de intervención | Influye en la operación, el accionamiento y la validación del conjunto. |
| Método de apertura | Aclara si se utilizará llave, herramienta, manija u otro método definido. |
| Tipo de cierre requerido | Permite comparar cierre en uno o varios puntos según la estructura de la puerta. |
| Cableado, PDU y componentes interiores | Identifica interferencias y limita la envolvente disponible para el herraje. |
| Retirada del panel | Define la dirección de extracción y el espacio libre necesario. |
| Conexión de puesta a tierra prevista | Reserva el punto y el recorrido de la conexión dentro del diseño eléctrico. |
| Material y acabado | Deben compararse con el entorno y el proceso de fabricación previstos. |
| Cantidad prevista | Ayuda a revisar muestras, documentación, disponibilidad y suministro OEM. |
Qué debe validarse en el rack completo
Alineación y movimiento
La puerta, el bastidor y los puntos de cierre deben mantenerse alineados durante la operación.
Apertura y mantenimiento
La apertura y la retirada de paneles deben permitir el trabajo previsto sin interferencias.
Flujo de aire e integración
La puerta, la zona perforada y los componentes instalados deben verificarse dentro del diseño térmico completo.
Puesta a tierra y seguridad
La continuidad eléctrica y el método de apertura deben definirse y validarse en el rack completo.
La selección del herraje no confirma por sí sola la seguridad física, la continuidad de puesta a tierra, el flujo de aire ni el rendimiento térmico del rack o armario completo.
Cómo revisamos una aplicación para racks de centros de datos
-
Recibir la aplicación
Tipo de rack, puertas, paneles, dimensiones, peso, método de apertura y plano disponible.
-
Revisar la integración
Bisagras, cerraduras, manijas, cableado, PDU, puesta a tierra y espacio de mantenimiento.
-
Validar la muestra
Ajuste, apertura, desmontaje, cierre y mantenimiento en la estructura real.
-
Preparar el suministro
Modelo confirmado, documentación disponible y requisitos de producción.
Fabricación y soporte para fabricantes de racks y armarios de servidores
HSP suministra bisagras, cerraduras, cierres y manijas para racks de servidores, armarios de centros de datos y equipos de infraestructura.
Nuestro equipo puede revisar la puerta, el panel, el montaje, la zona de mantenimiento y las condiciones de integración antes de recomendar una configuración.
- Revisión de aplicación y compatibilidad dimensional
- Planos y muestras cuando estén disponibles
- Desarrollo de geometrías y fijaciones personalizadas
- Soporte para suministro OEM en serie
Preguntas frecuentes
¿Qué herrajes necesita la puerta de un rack de servidores?
La configuración puede incluir bisagras, cerradura o cierre y una manija compatible con la puerta. La selección depende de sus dimensiones, peso, perforación, dirección de apertura y método de acceso.
¿Cómo se seleccionan las bisagras para una puerta perforada?
Hay que revisar la carga, la rigidez de la puerta, las fijaciones disponibles y la ubicación de la zona perforada. La bisagra y sus refuerzos no deben ocupar innecesariamente el área útil de ventilación.
¿Cuándo conviene utilizar una puerta trasera de dos hojas?
Puede resultar adecuada cuando el espacio posterior limita el barrido de una puerta única. Deben validarse el peso de cada hoja, la secuencia de apertura, el cierre y el acceso real a cableado y PDU.
¿Qué cierre puede utilizarse en un panel lateral desmontable?
Puede revisarse una cerradura de leva u otro cierre compatible con la fijación y la frecuencia de acceso previstas. También deben confirmarse la dirección de extracción, el espacio lateral y la conexión de puesta a tierra.
¿Cuándo conviene un cierre multipunto en un armario rack?
Debe evaluarse cuando la geometría o la rigidez de una puerta requiere distribuir el cierre en varios puntos. La necesidad final se confirma con la estructura, la alineación y el método de operación reales.
¿Cómo se revisa el espacio de mantenimiento alrededor del rack?
Se comprueba el recorrido completo de puertas y paneles con los racks próximos, el ancho del pasillo y el acceso a los componentes interiores. La revisión debe incluir herramientas, cableado, PDU y la dirección de retirada.
¿Las bisagras aseguran la puesta a tierra o el flujo de aire del rack?
No. Una bisagra no confirma por sí sola la continuidad eléctrica ni el rendimiento térmico; ambos aspectos se definen y verifican en el rack completo.
¿Puede adaptarse el herraje a un diseño de rack existente?
Puede revisarse un producto estándar o una configuración OEM a partir de planos y medidas confirmadas. La viabilidad depende del montaje, la carga, las interferencias, el acceso y la cantidad prevista.
Enviar una aplicación de rack o armario de centro de datos
Indique el tipo de rack, la puerta o el panel, las dimensiones, el peso, el método de apertura y el espacio de mantenimiento.
