Bisagras desmontables
Bisagra desmontable
- Modelo
- XG02-022
Bisagra desmontable de montaje oculto, que facilita el desmontaje y montaje de la puerta del armario. Compatible con armarios Rittal, cajas de distribución y armarios de control. Disponible en aleación de zinc y acero inoxidable.
- Material
- Aleación de zinc
- Longitud total
- 75 mm
- Anchura total
- 33 mm
- Ángulo de apertura
- 90 °
Modelos y variantes
| Modelo | Materiales disponibles | Acabado superficial | Selección |
|---|---|---|---|
| XG02‑022‑1S | SUS304 | Cepillado | |
| XG02‑022‑1‑1 | ZDC | Negro | |
| XG02‑022‑1‑2 | ZDC | Granallado | |
| XG02‑022‑2S | SUS304 | Cepillado | |
| XG02‑022‑2‑1 | ZDC | Negro | |
| XG02‑022‑2‑2 | ZDC | Granallado | |
| XG02‑022‑3-1 | ZDC | Granallado | |
| XG02‑022‑3S | SUS304 | Cepillado |
Información de compra
- Pedido mínimo
- Desde 1 unidad, según referencia.
- Disponibilidad
- A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
- Muestras
- Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
- Precio
- Según modelo, cantidad y requisitos de fabricación.
¿Necesita modificar este modelo?
Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.
Datos técnicos y planos
Especificaciones
- Material
- Aleación de zinc
- Longitud total
- 75 mm
- Anchura total
- 33 mm
- Ángulo de apertura
- 90 °
- Tipo de montaje
- Espárrago roscado
Confirme las cotas y prestaciones de la referencia elegida en su plano.

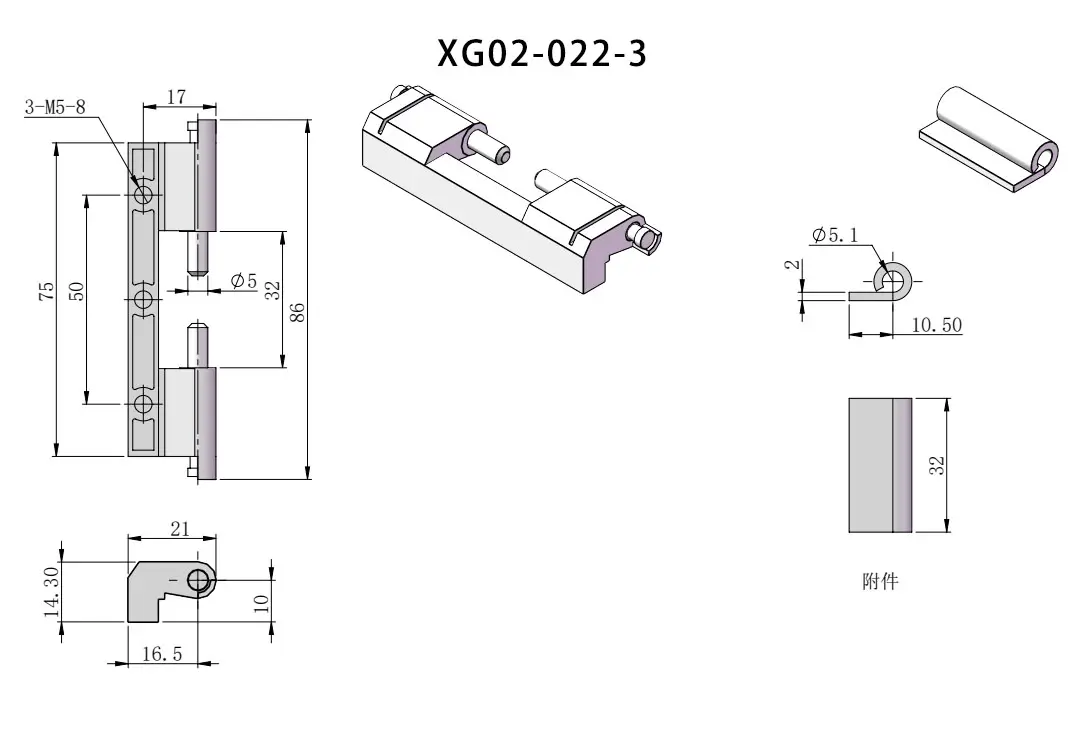

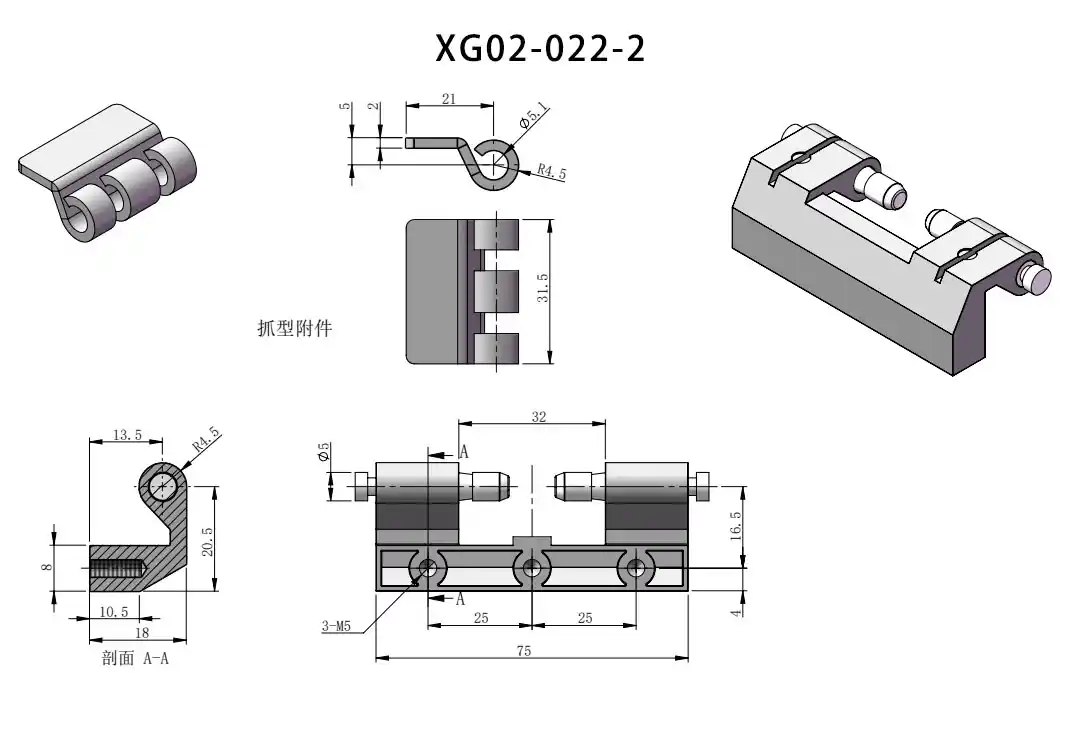

Planos dimensionales
1 de 3
Ver y descargar todos los planos (3)
Planos de la serie; confirme las cotas y la referencia antes del montaje.
Archivos CAD
Archivos de la serie: compruebe la referencia y la versión antes de utilizarlos. Extraiga los archivos RAR antes de abrirlos en su programa CAD.
Consulta técnica y comercial
Solicitar cotización
Indique la referencia, la cantidad y sus requisitos. Para modificar dimensiones, perforaciones, material o acabado, elija «Personalización / OEM».
Producto: XG02-022
