Manijas empotradas
Tirador oculto para puertas de archivadores
- Modelo
- XG01-034-1/XG01-034-2

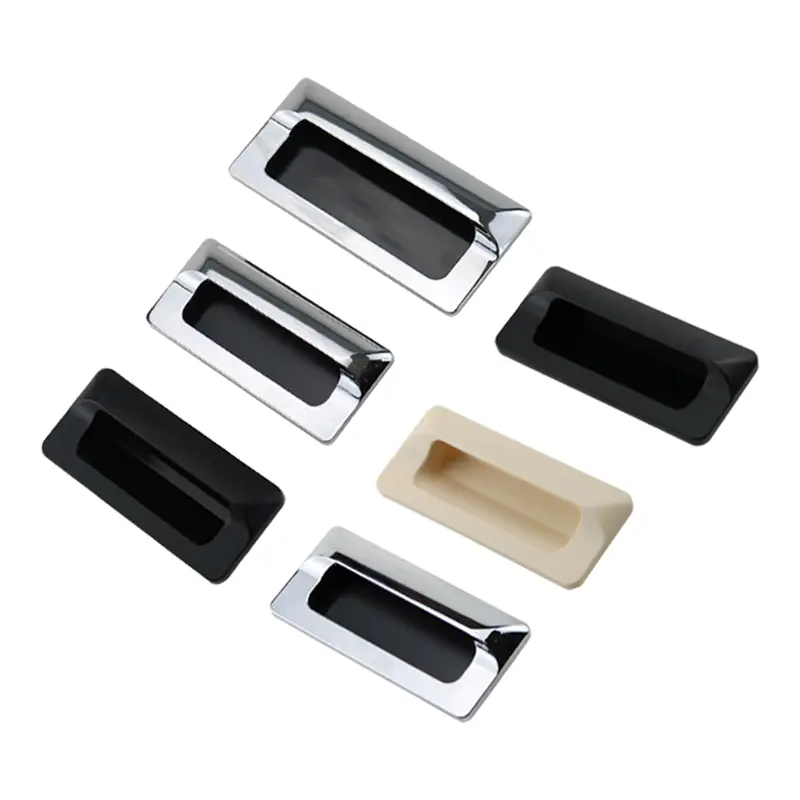

Asa empotrada está disponible en aleación de zinc o plástico ABS, con acabados en cromado, negro o beige. Su parte posterior incorpora dos orificios roscados M4 para una instalación firme y discreta mediante tornillos y tuercas. Disponible en dos medidas: 110 × 50 mm y 140 × 64 mm.
- Materiales disponibles
- Aleación de zinc / PA6
- Tipo de montaje
- Montaje empotrado
Modelos y variantes
Información de compra
- Pedido mínimo
- Desde 1 unidad, según referencia.
- Disponibilidad
- A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
- Muestras
- Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
- Precio
- Según modelo, cantidad y requisitos de fabricación.
¿Necesita modificar este modelo?
Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.
Datos técnicos y planos
Especificaciones
- Materiales disponibles
- Aleación de zinc / PA6
- Tipo de montaje
- Montaje empotrado
Confirme las cotas y prestaciones de la referencia elegida en su plano.

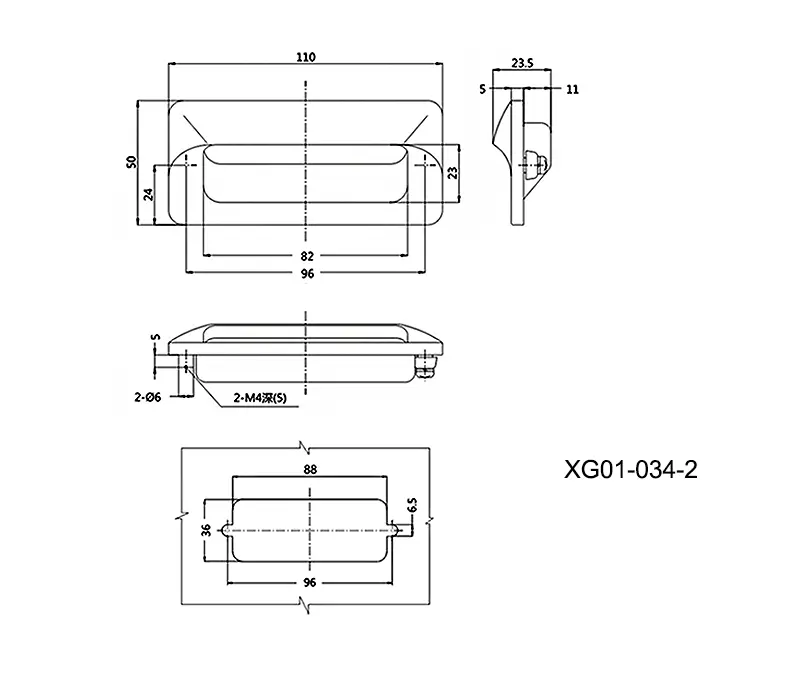

Planos dimensionales
1 de 2
Ver y descargar todos los planos (2)
Planos de la serie; confirme las cotas y la referencia antes del montaje.
Información de la referencia
| Modelo | Codificación | Material | Tratamiento de superficies |
| XG01-034-1 | XG01-034-1-1 | Aleación de zinc | Negro |
| XG01-034-1-2 | Cromado | ||
| XG01-034-1-3 | ABS Plástico | Negro | |
| XG01-034-2 | XG01-034-2-1 | Aleación de zinc | Negro |
| XG01-034-2-2 | Cromado | ||
| XG01-034-3-1 | ABS Plástico | Beige | |
| XG01-034-3-2 | Negro |
Archivos CAD
Archivos de la serie: compruebe la referencia y la versión antes de utilizarlos. Extraiga los archivos RAR antes de abrirlos en su programa CAD.
Consulta técnica y comercial
Solicitar cotización
Indique la referencia, la cantidad y sus requisitos. Para modificar dimensiones, perforaciones, material o acabado, elija «Personalización / OEM».
Producto: XG01-034-1/XG01-034-2
