Bisagras de fricción y torque
Bisagra de fricción doble brazo eje de par para soportes de pantalla
- Modelo
- XG11-004/XG11-005

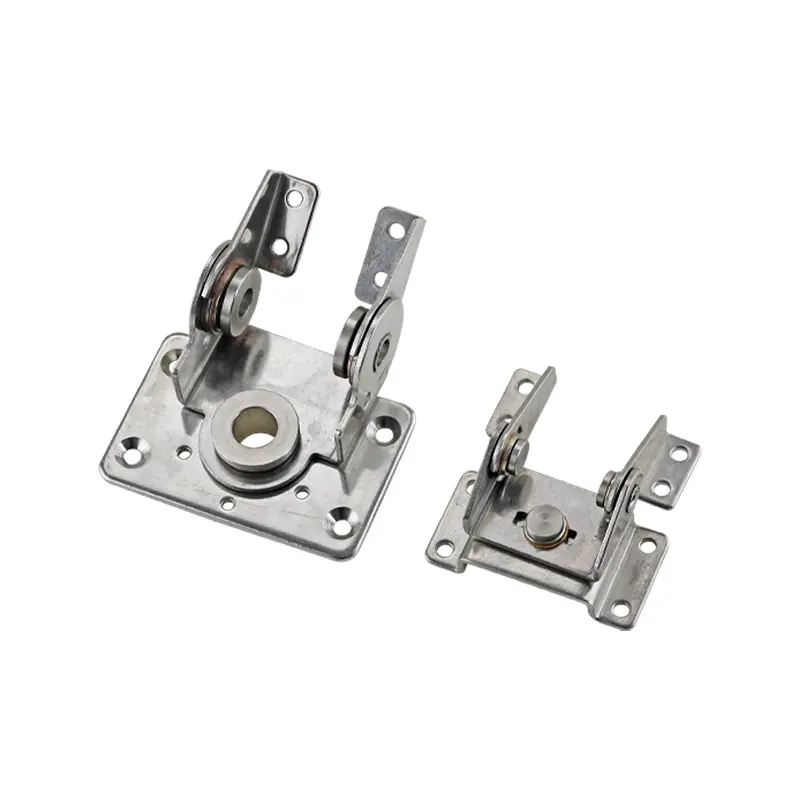

Bisagra de fricción de doble brazo fabricada en acero inoxidable 304 con acabado vibrado. Dispone de función de limitación de ángulo y par regulable, logra suspensión estable en cualquier posición, se usa ampliamente en soportes de pantallas y equipos electrónicos.
- Material
- Acero inoxidable SUS304
- Tipo de montaje
- Montaje con tornillos
Modelos y variantes
Información de compra
- Pedido mínimo
- Desde 1 unidad, según referencia.
- Disponibilidad
- A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
- Muestras
- Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
- Precio
- Según modelo, cantidad y requisitos de fabricación.
¿Necesita modificar este modelo?
Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.
Datos técnicos y planos
Especificaciones
- Material
- Acero inoxidable SUS304
- Tipo de montaje
- Montaje con tornillos
Confirme las cotas y prestaciones de la referencia elegida en su plano.

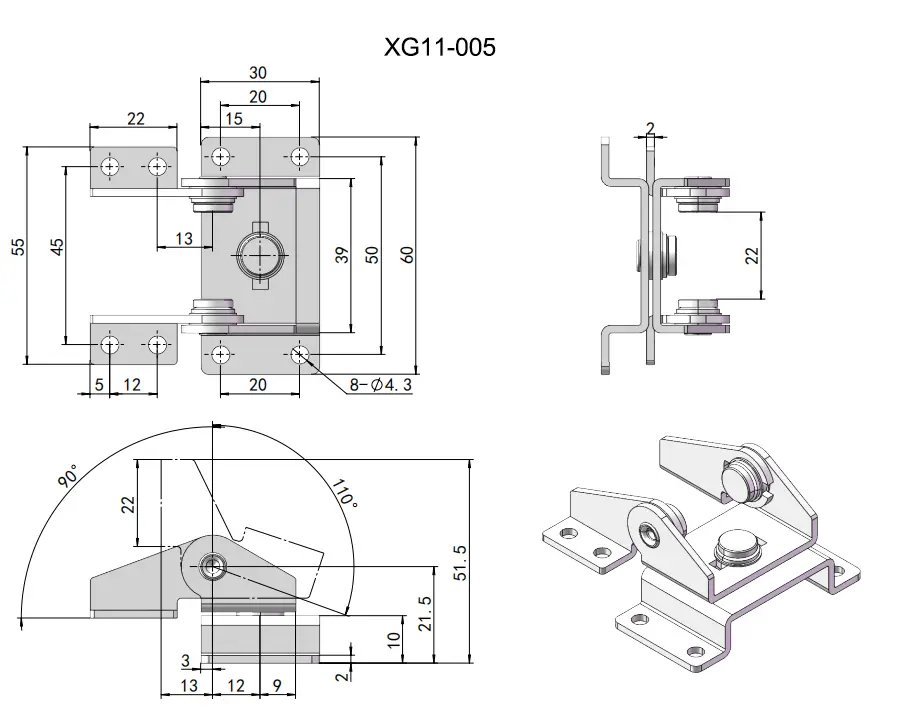

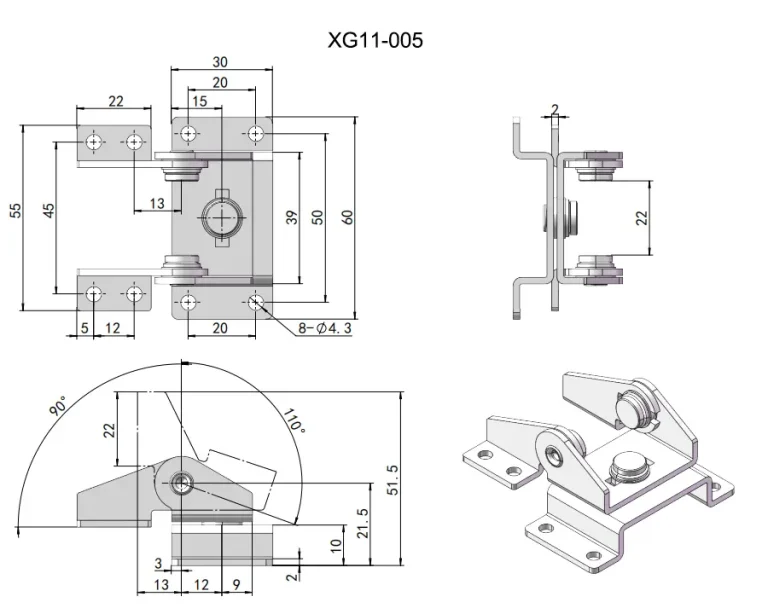

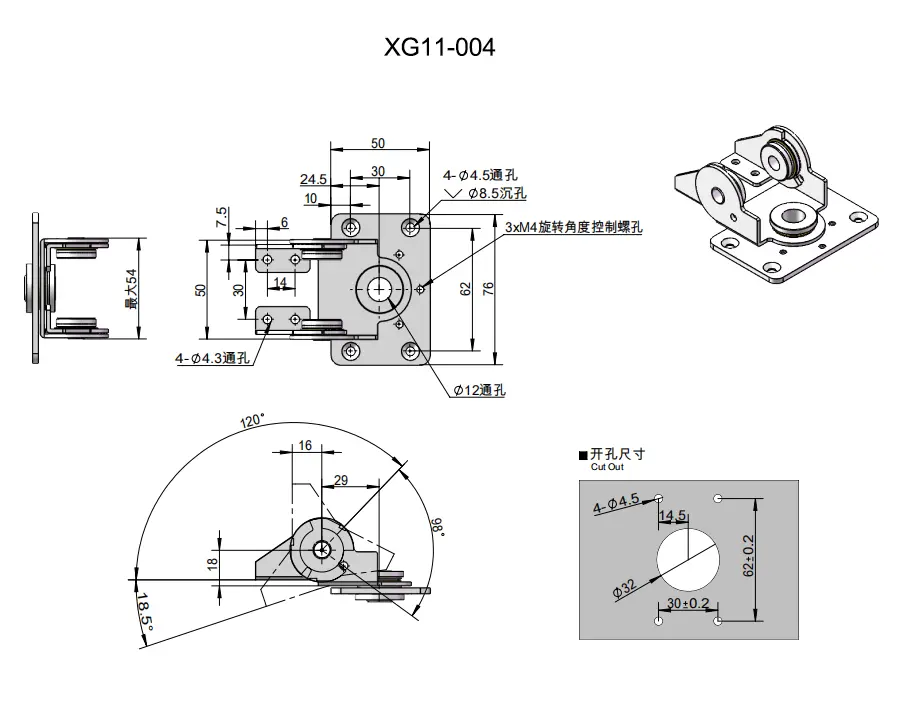

Planos dimensionales
1 de 2
Ver y descargar todos los planos (2)
Planos de la serie; confirme las cotas y la referencia antes del montaje.
Información de la referencia
| Modelo | Codificación | Especificación | Material | Tratamiento de superficies |
| XG11-004 | XG11-004 | Par de giro de 3,0 N·m, par de inclinación de 7,0 N·m y con rosca | Acero inoxidable 304 | Pulido vibratorio |
| XG11-004-H75-S75 | Par de giro de 7,5 N·m, par de inclinación de 7,5 N·m y con rosca | |||
| XG11-005 | XG11-005 | Par de giro de 1,5 N·m, par de inclinación de 3,0 N·m |
Archivos CAD
Archivos de la serie: compruebe la referencia y la versión antes de utilizarlos. Extraiga los archivos RAR antes de abrirlos en su programa CAD.
Consulta técnica y comercial
Solicitar cotización
Indique la referencia, la cantidad y sus requisitos. Para modificar dimensiones, perforaciones, material o acabado, elija «Personalización / OEM».
Producto: XG11-004/XG11-005
