Bisagra de torsión abatible de 3,0 N·m para equipos industriales

Modelo
XG11-051

Bisagra de torque de acero carbono con par fijo de 3.0 Nm. Disponible en acabado niquelado reversible o negro. Mantiene paneles y tapas en posición estable para equipos y carcasas industriales.

Material
Acero al carbono
Longitud total
110,8 mm
Anchura total
56 mm
Ángulo de apertura
180 °

Información de compra

Pedido mínimo
Desde 1 unidad, según referencia.
Disponibilidad
A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
Muestras
Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
Precio
Según modelo, cantidad y requisitos de fabricación.

¿Necesita modificar este modelo?

Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.

Solicitar personalización

Datos técnicos y planos

Especificaciones

Material
Acero al carbono
Longitud total
110,8 mm
Anchura total
56 mm
Ángulo de apertura
180 °
Tipo de montaje
Montaje con tornillos
Par nominal
3 N·m
Ajustabilidad
Fija

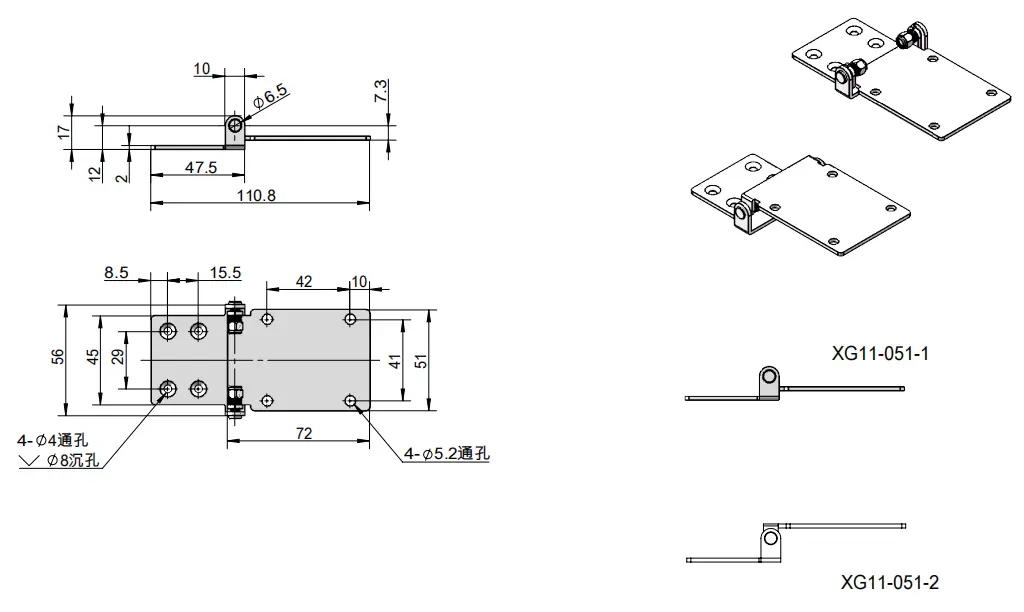

Planos dimensionales

1 de 1

Planos de la serie; confirme las cotas y la referencia antes del montaje.

Información de la referencia



Modelo Codificación Especificación Material Tratamiento de superficies

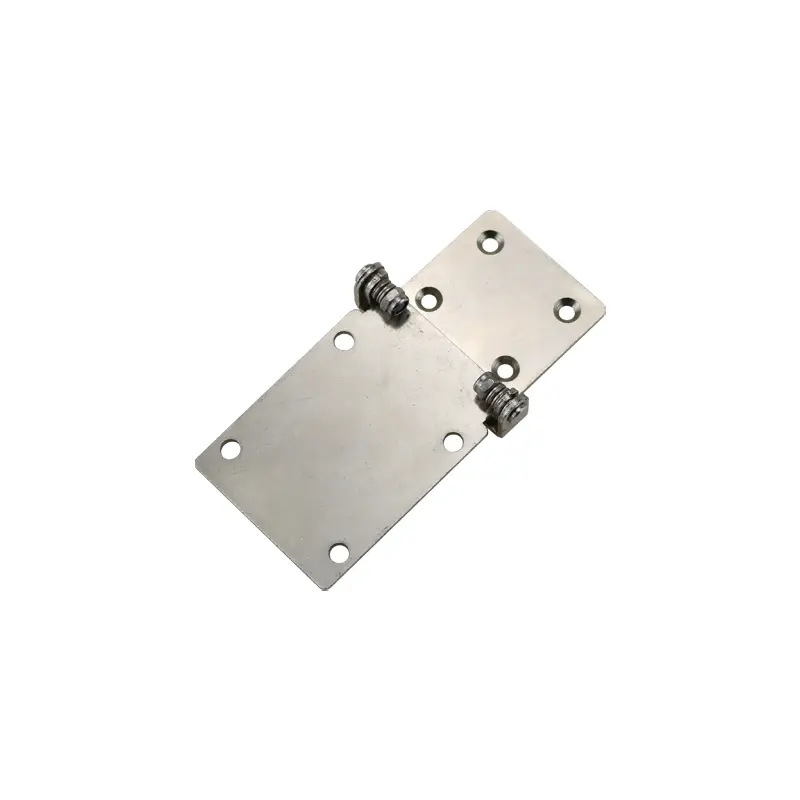

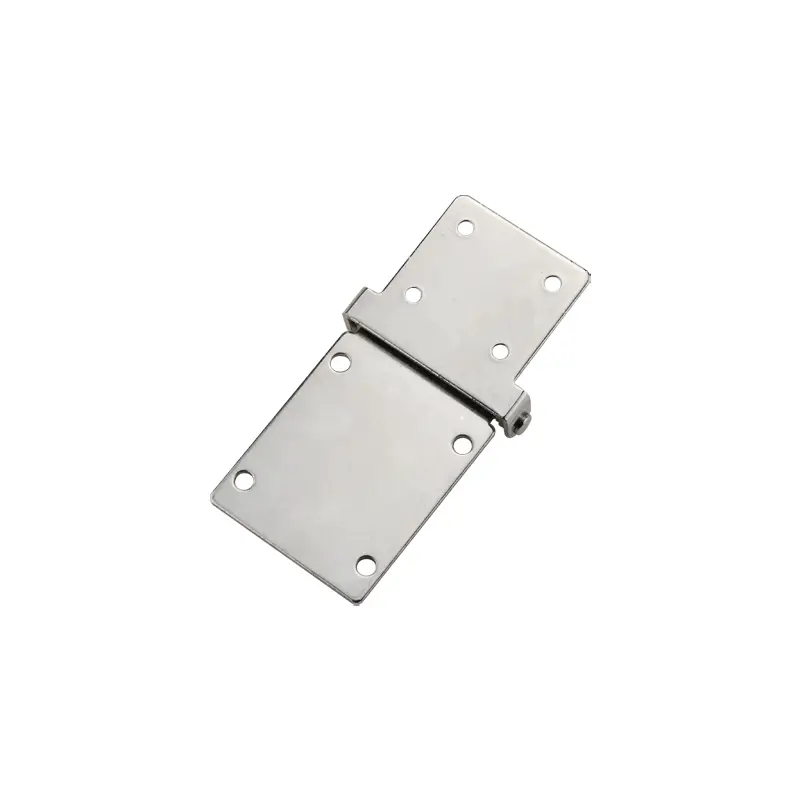

XG11-051 XG11-051-1-1 3.0N·m(Frontal) Acero al carbono Niquelado
XG11-051-2 3.0N·m(Trasera)

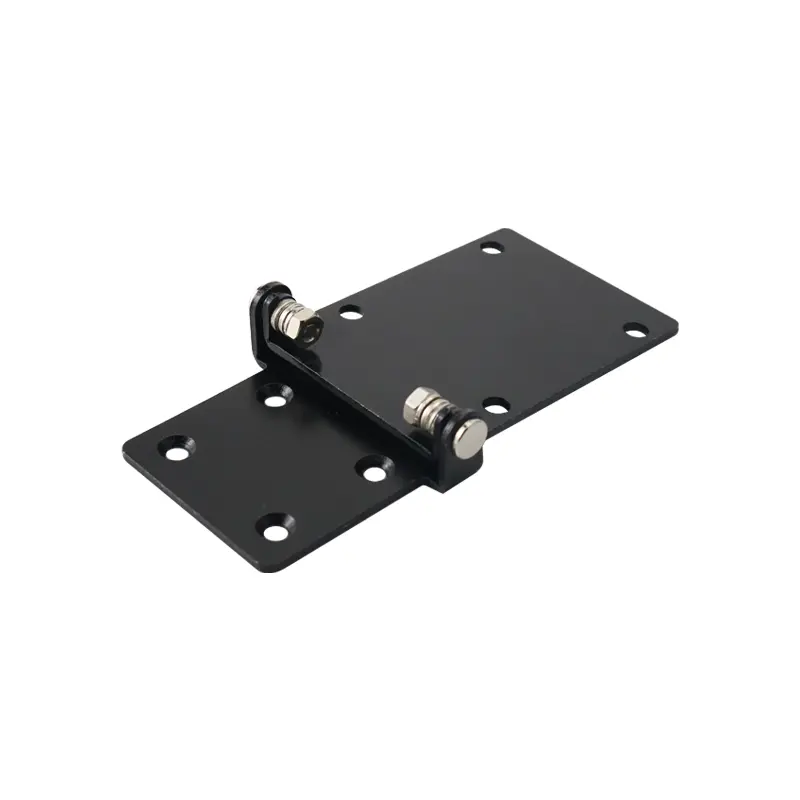

XG11-051-1-2 3.0N·m(Frontal) Negro

Archivos CAD

XG11-051.rarArchivo técnico · RAR

Descargar .RAR

Archivos de la serie: compruebe la referencia y la versión antes de utilizarlos. Extraiga los archivos RAR antes de abrirlos en su programa CAD.
