Bisagras con resorte
Bisagra de resorte 304 con retorno automático
- Modelo
- XG02-049

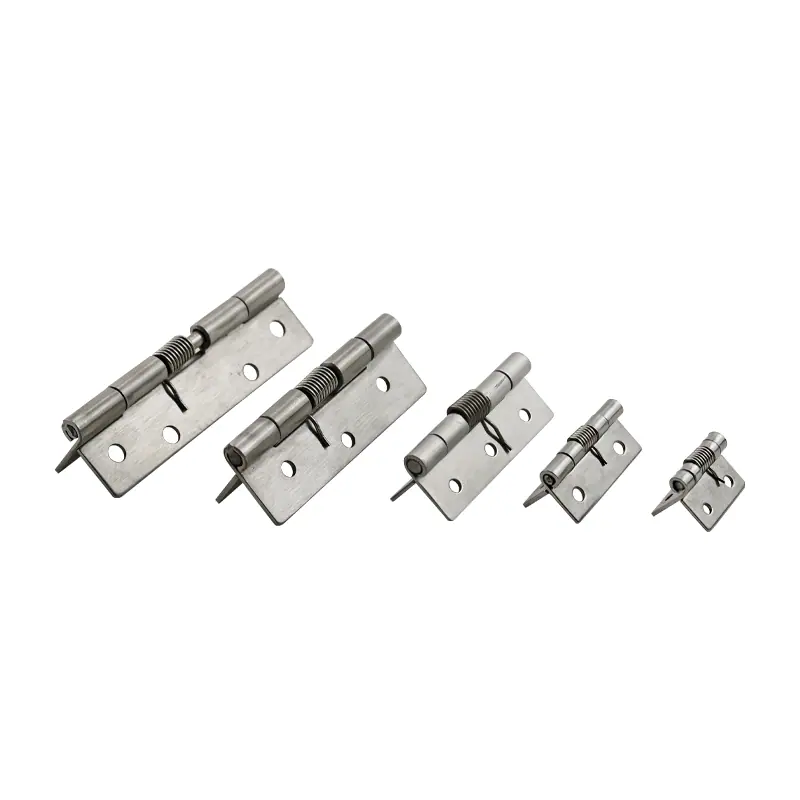

Bisagra de torsión fabricada en acero inoxidable 304 con muelle de retorno automático. Disponible en múltiples medidas con 4, 6 u 8 agujeros de montaje y espesores de 1.0, 1.5 y 2.0 mm. Su pasador de Ø5 a Ø9 mm permite un giro suave. Ideal para paneles, gabinetes y cajas técnicas.
- Material
- Acero inoxidable SUS304
- Ángulo de apertura
- 180 °
- Tipo de montaje
- Montaje con tornillos
Información de compra
- Pedido mínimo
- Desde 1 unidad, según referencia.
- Disponibilidad
- A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
- Muestras
- Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
- Precio
- Según modelo, cantidad y requisitos de fabricación.
¿Necesita modificar este modelo?
Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.
Datos técnicos y planos
Especificaciones
- Material
- Acero inoxidable SUS304
- Ángulo de apertura
- 180 °
- Tipo de montaje
- Montaje con tornillos
Planos dimensionales
1 de 6
XG02-049-1Descargar plano seleccionado
Ver y descargar todos los planos (6)
Planos de la serie; confirme las cotas y la referencia antes del montaje.
Información de la referencia
| Modelo | Codificación | Especificación | Material | Tratamiento de superficies |
| XG02-049 | XG02-049-1 | 60x40mm | Acero inoxidable 304 | Pulido vibratorio |
| XG02-049-2 | 80x50mm | Acabado cepillado | ||
| XG02-049-3 | 100x50mm | Acabado cepillado | ||
| XG02-049-4 | 32x25mm | Pulido vibratorio | ||
| XG02-049-5 | 38x32mm | Pulido vibratorio | ||
| XG02-049-6 | 50×36.5mm | Acabado cepillado |
Archivos CAD
Archivos de la serie: compruebe la referencia y la versión antes de utilizarlos. Extraiga los archivos RAR antes de abrirlos en su programa CAD.
Consulta técnica y comercial
Solicitar cotización
Indique la referencia, la cantidad y sus requisitos. Para modificar dimensiones, perforaciones, material o acabado, elija «Personalización / OEM».
