Manijas industriales
Asa inclinada de acero inoxidable para puertas de seguridad
- Modelo
- XG01-062
Asa angular fabricada en acero inoxidable 304 de alta resistencia a la corrosión. Cuenta con 2 roscas internas M4 en su base para una fijación frontal firme y sencilla. Disponible en 3 medidas (80, 100 y 150 mm) para adaptarse a diferentes paneles. Ideal para gabinetes de control, cajas eléctricas, equipos técnicos y maquinaria ligera.
- Material
- Acero inoxidable SUS304
- Tipo de montaje
- Montaje con tornillos
Información de compra
- Pedido mínimo
- Desde 1 unidad, según referencia.
- Disponibilidad
- A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
- Muestras
- Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
- Precio
- Según modelo, cantidad y requisitos de fabricación.
¿Necesita modificar este modelo?
Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.
Datos técnicos y planos
Especificaciones
- Material
- Acero inoxidable SUS304
- Tipo de montaje
- Montaje con tornillos

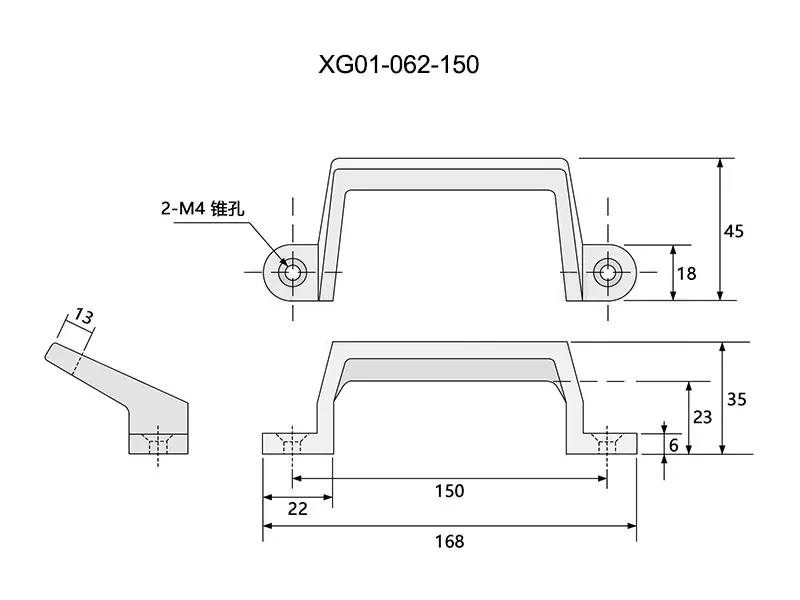

Planos dimensionales
1 de 3
Ver y descargar todos los planos (3)
Planos de la serie; confirme las cotas y la referencia antes del montaje.
Información de la referencia
| Modelo | Codificación | Especificación | Material | Tratamiento de superficies |
| XG01-062 | XG01-062-80 | Distancia entre orificios 80 mm | Acero inoxidable 304 | Pulido espejo |
| XG01-062-80 | Distancia entre orificios 100 mm | |||
| XG01-062-80 | Distancia entre orificios 150 mm |
Archivos CAD
Archivos de la serie: compruebe la referencia y la versión antes de utilizarlos. Extraiga los archivos RAR antes de abrirlos en su programa CAD.
Consulta técnica y comercial
Solicitar cotización
Indique la referencia, la cantidad y sus requisitos. Para modificar dimensiones, perforaciones, material o acabado, elija «Personalización / OEM».
Producto: XG01-062
