Manijas industriales
Asa cuadrada para puertas batientes y correderas de armarios
- Modelo
- XG01-014
Asa ligera y resistente fabricada en aluminio o ABS, disponible en acabado mate o negro. Incorpora 2 orificios de Ø10 mm para una fijación sencilla y segura. Disponible en 90, 120, 150 y 180 mm.
- Materiales disponibles
- PA6 / Aluminio
- Tipo de montaje
- Montaje con tornillos
Información de compra
- Pedido mínimo
- Desde 1 unidad, según referencia.
- Disponibilidad
- A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
- Muestras
- Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
- Precio
- Según modelo, cantidad y requisitos de fabricación.
¿Necesita modificar este modelo?
Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.
Datos técnicos y planos
Especificaciones
- Materiales disponibles
- PA6 / Aluminio
- Tipo de montaje
- Montaje con tornillos

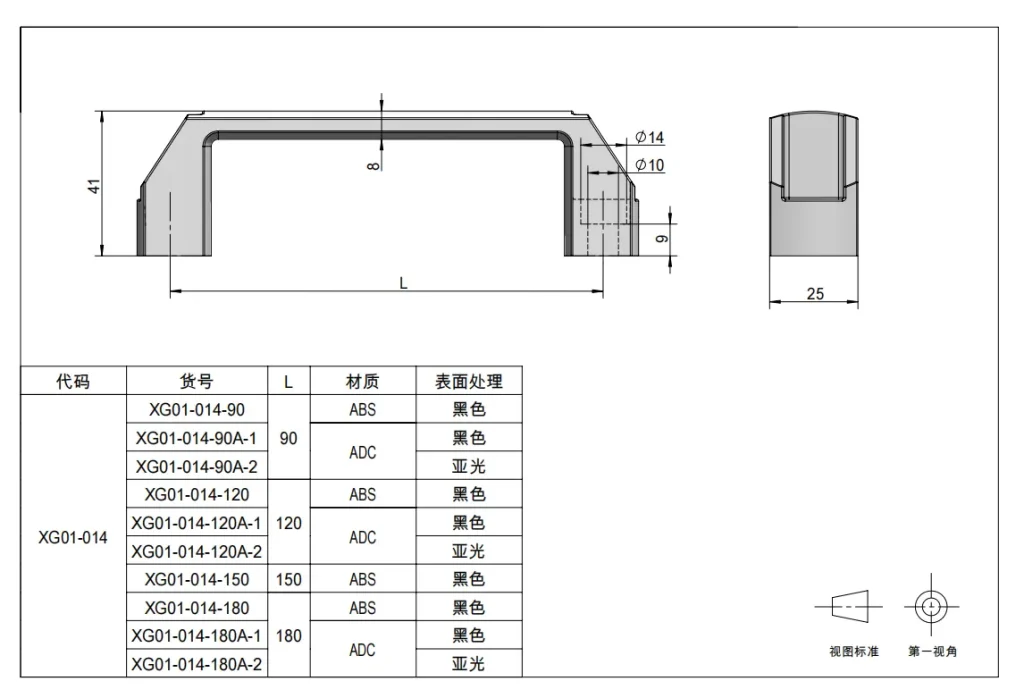

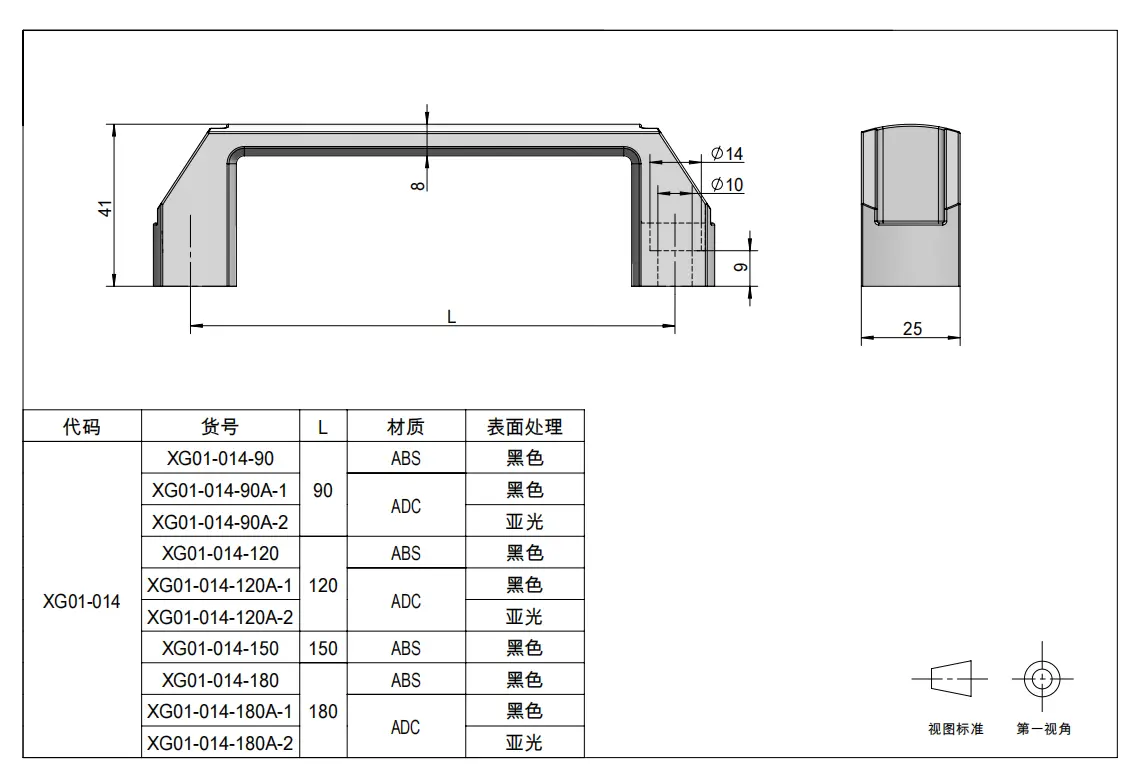

Planos dimensionales
1 de 1
Planos de la serie; confirme las cotas y la referencia antes del montaje.
Información de la referencia
| Modelo | Codificación | Material | Tratamiento de superficies |
| XG01-014 | XG01-014-90 | ABS | Negro |
| XG01-014-90A-1 | Aleación de aluminio | Negro | |
| XG01-014-90A-2 | Acabado mate | ||
| XG01-014-120 | ABS | Negro | |
| XG01-014-120A-1 | Aleación de aluminio | Negro | |
| XG01-014-120A-2 | Acabado mate | ||
| XG01-014-150-1 | ABS | Negro | |
| XG01-014-180 | ABS | Negro | |
| XG01-014-180A-1 | Aleación de aluminio | Negro | |
| XG01-014-180A-2 | Acabado mate |
Archivos CAD
Archivos de la serie: compruebe la referencia y la versión antes de utilizarlos. Extraiga los archivos RAR antes de abrirlos en su programa CAD.
Consulta técnica y comercial
Solicitar cotización
Indique la referencia, la cantidad y sus requisitos. Para modificar dimensiones, perforaciones, material o acabado, elija «Personalización / OEM».
Producto: XG01-014
