1 / 4
Manijas empotradas
Asa de zinc pivotante semi-circular para cajón
- Modelo
- XG01-043-85/XG01-043-100

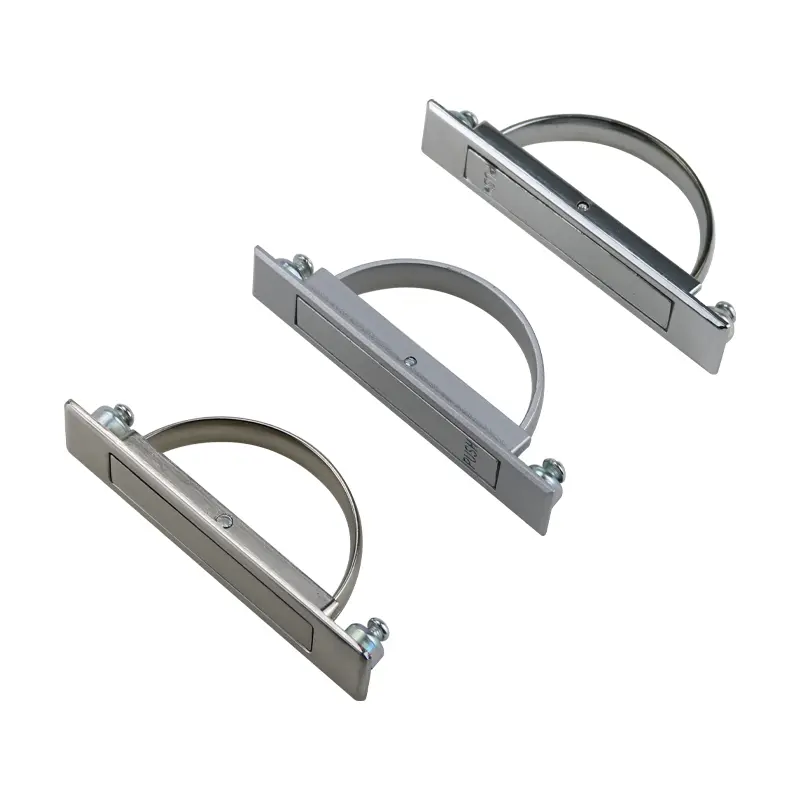

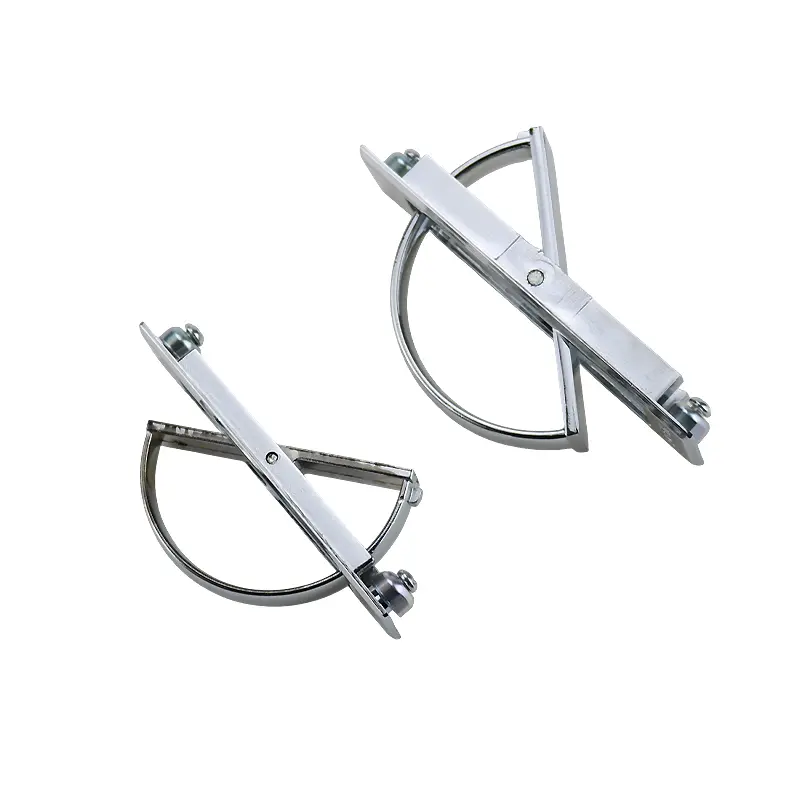

Asa empotrada semi-circular de aleación de zinc. Cuenta con dos agujeros de Ø7 mm en la parte trasera para una fijación firme con tornillos. Disponible en medidas de 85 y 100 mm. Ideal para paneles de control, cajas eléctricas y equipos técnicos.
- Material
- Aleación de zinc
- Tipo de montaje
- Montaje empotrado
Modelos y variantes
Información de compra
- Pedido mínimo
- Desde 1 unidad, según referencia.
- Disponibilidad
- A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
- Muestras
- Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
- Precio
- Según modelo, cantidad y requisitos de fabricación.
¿Necesita modificar este modelo?
Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.
Datos técnicos y planos
Especificaciones
- Material
- Aleación de zinc
- Tipo de montaje
- Montaje empotrado
Confirme las cotas y prestaciones de la referencia elegida en su plano.

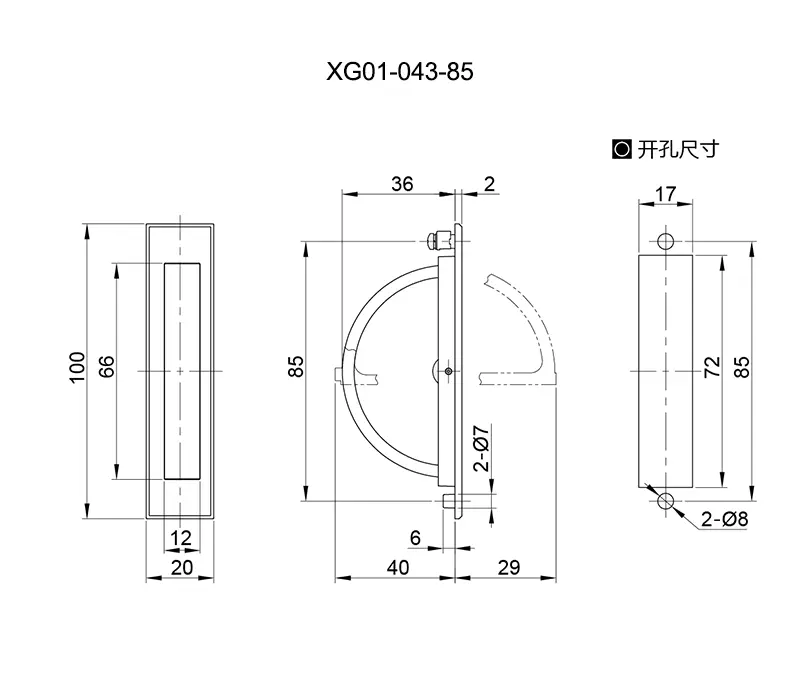

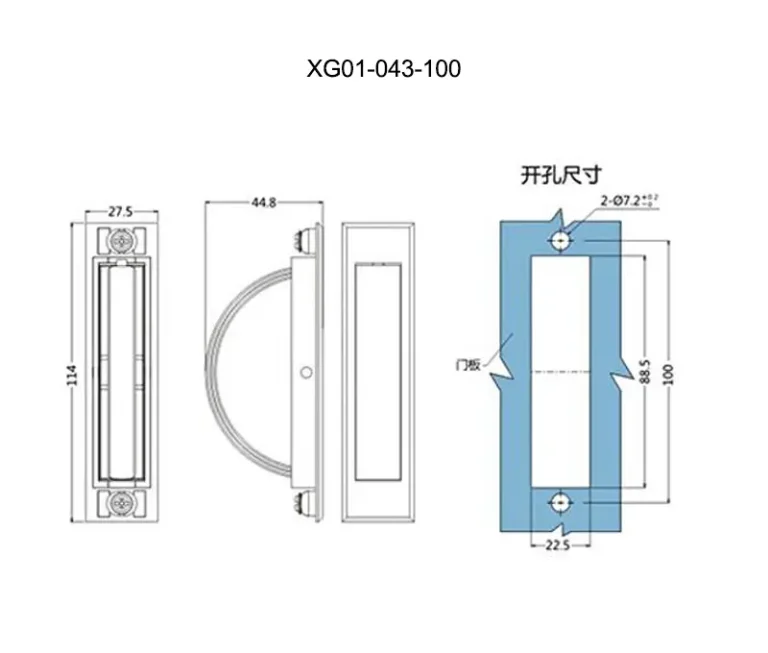

Planos dimensionales
1 de 2
Ver y descargar todos los planos (2)
Planos de la serie; confirme las cotas y la referencia antes del montaje.
Información de la referencia

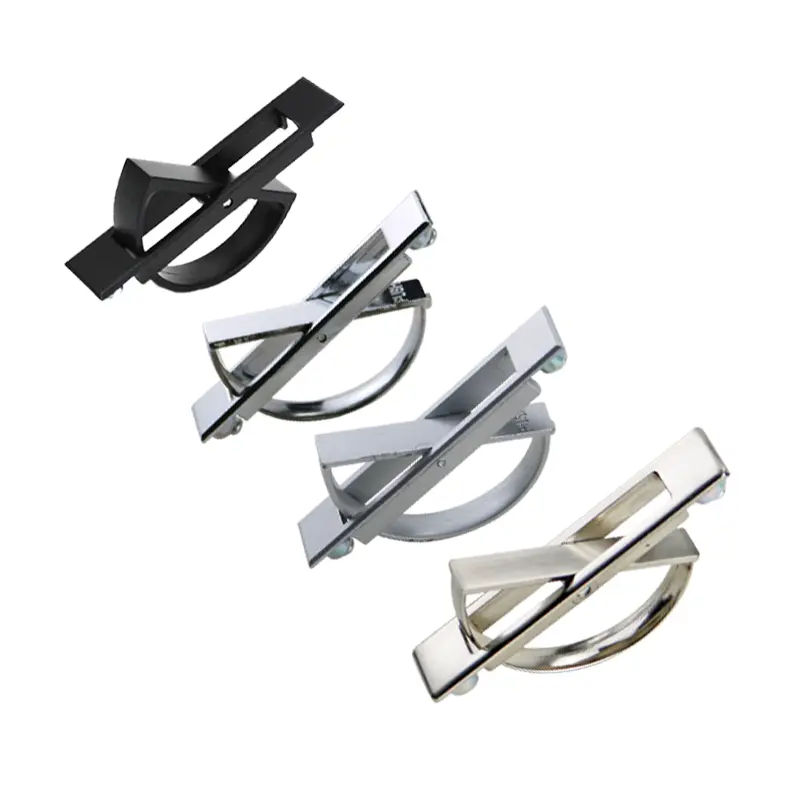

| Modelo | Codificación | Material | Tratamiento de superficies |
| XG01-043-85 | XG01-043-85-1 | Aleación de zinc | Cromado |
| XG01-043-85-2 | Nano mate | ||
| XG01-043-85-3 | Negro | ||
| XG01-043-85-4 | Chorro de arena y cromado | ||
| XG01-043-100 | XG01-043-100-1 | Cromado | |
| XG01-043-100-2 | Nano mate | ||
| XG01-043-100-3 | Negro | ||
| XG01-043-100-4 | Chorro de arena y cromado |
Archivos CAD
Archivos de la serie: compruebe la referencia y la versión antes de utilizarlos. Extraiga los archivos RAR antes de abrirlos en su programa CAD.
Consulta técnica y comercial
Solicitar cotización
Indique la referencia, la cantidad y sus requisitos. Para modificar dimensiones, perforaciones, material o acabado, elija «Personalización / OEM».
Producto: XG01-043-85/XG01-043-100
