Bisagras estándar

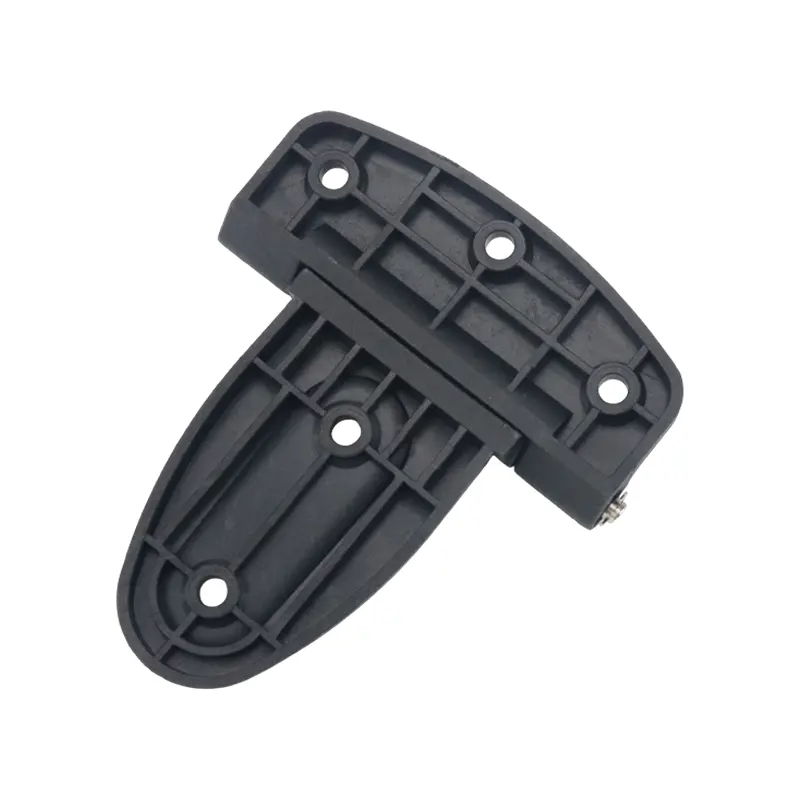

Bisagra triangular de plástico negro con bordes redondeados

Modelo
XG02-010

Bisagra asimétrica fabricada en nailon PA6 de alta resistencia, ligera y resistente a la corrosión. Cuenta con 5 agujeros frontales de Ø6.5 mm con avellanado Ø12 mm para una fijación firme. Su diseño de perfil delgado ahorra espacio. Ideal para cajas de herramientas, maletines, paneles técnicos y gabinetes ligeros.

Material
PA6
Longitud total
131 mm
Anchura total
108 mm
Ángulo de apertura
180 °

Información de compra

Pedido mínimo
Desde 1 unidad, según referencia.
Disponibilidad
A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
Muestras
Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
Precio
Según modelo, cantidad y requisitos de fabricación.

¿Necesita modificar este modelo?

Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.

Solicitar personalización

Datos técnicos y planos

Especificaciones

Material
PA6
Longitud total
131 mm
Anchura total
108 mm
Ángulo de apertura
180 °
Tipo de montaje
Montaje con tornillos

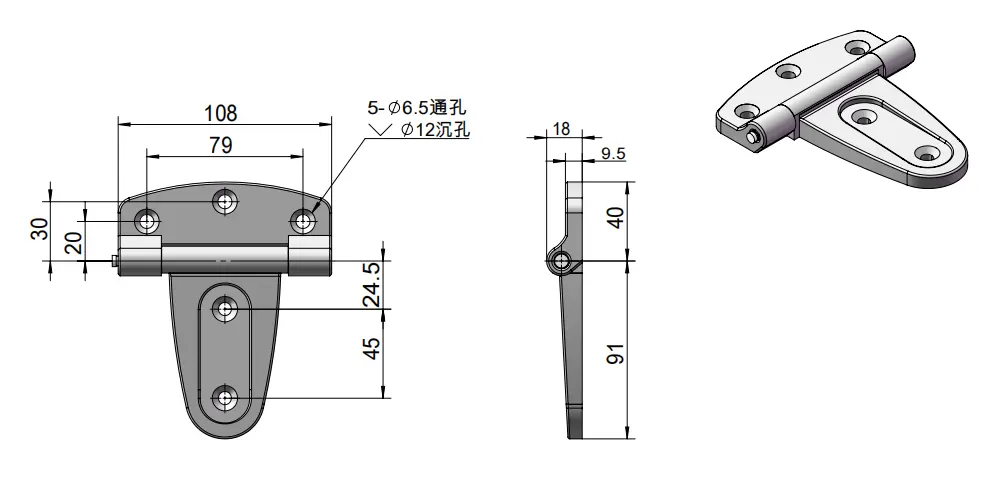

Planos dimensionales

1 de 1

Planos de la serie; confirme las cotas y la referencia antes del montaje.

Archivos CAD

XG02-010.rarArchivo técnico · RAR

Descargar .RAR

Archivos de la serie: compruebe la referencia y la versión antes de utilizarlos. Extraiga los archivos RAR antes de abrirlos en su programa CAD.

Consulta técnica y comercial

Solicitar cotización

Indique la referencia, la cantidad y sus requisitos. Para modificar dimensiones, perforaciones, material o acabado, elija «Personalización / OEM».

Producto: XG02-010

Tipo de consulta
Adjuntar plano o fotografía (opcional)

Ningún archivo seleccionado

PDF, DWG, DXF, STEP, STP, IGES, IGS, JPG, PNG, WebP o ZIP · Máximo 15 MB
