Bisagras estándar
Bisagra asimétrica para puertas elevables de armarios
- Modelo
- XG02-109
Bisagra fabricada en acero inoxidable 304 o acero al carbono galvanizado con acabado pulido espejo. Incorpora tres ranuras alargadas de 25 × 6,5 mm y tres orificios de 6,5 mm para ajuste y fijación. Tiene unas dimensiones de 66 × 65 mm, grosor de 2 mm y apertura de 180°.
- Materiales disponibles
- Acero al carbono / Acero inoxidable SUS304
- Longitud total
- 66 mm
- Anchura total
- 64 mm
- Ángulo de apertura
- 180 °
Modelos y variantes
Información de compra
- Pedido mínimo
- Desde 1 unidad, según referencia.
- Disponibilidad
- A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
- Muestras
- Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
- Precio
- Según modelo, cantidad y requisitos de fabricación.
¿Necesita modificar este modelo?
Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.
Datos técnicos y planos
Especificaciones
- Materiales disponibles
- Acero al carbono / Acero inoxidable SUS304
- Longitud total
- 66 mm
- Anchura total
- 64 mm
- Ángulo de apertura
- 180 °
- Tipo de montaje
- Montaje con tornillos
Confirme las cotas y prestaciones de la referencia elegida en su plano.

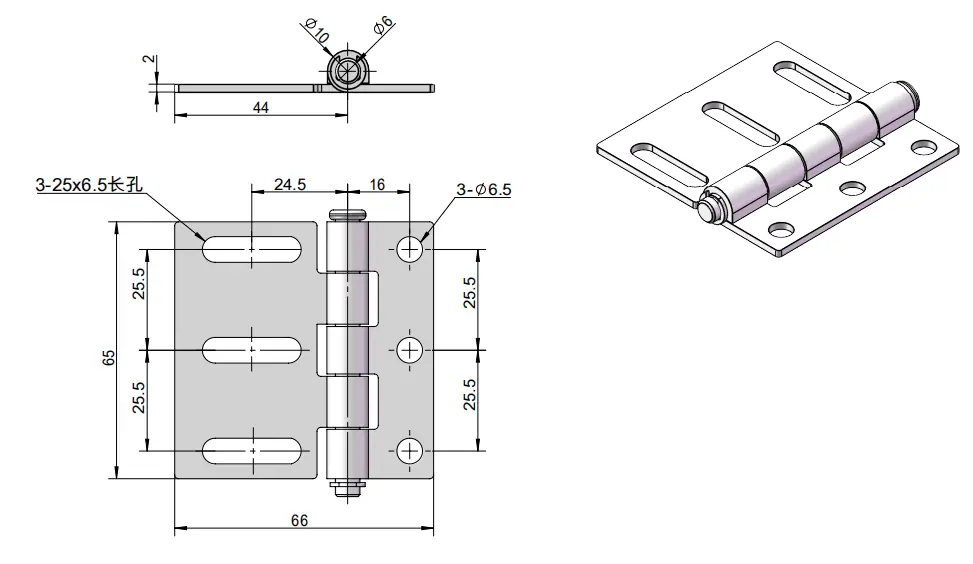

Planos dimensionales
1 de 1
Planos de la serie; confirme las cotas y la referencia antes del montaje.
Archivos CAD
Archivos de la serie: compruebe la referencia y la versión antes de utilizarlos. Extraiga los archivos RAR antes de abrirlos en su programa CAD.
Consulta técnica y comercial
Solicitar cotización
Indique la referencia, la cantidad y sus requisitos. Para modificar dimensiones, perforaciones, material o acabado, elija «Personalización / OEM».
Producto: XG02-109
