Bisagra avellanada industrial para máquinas herramienta

Modelo: XG02-105/XG02-106/XG02-118

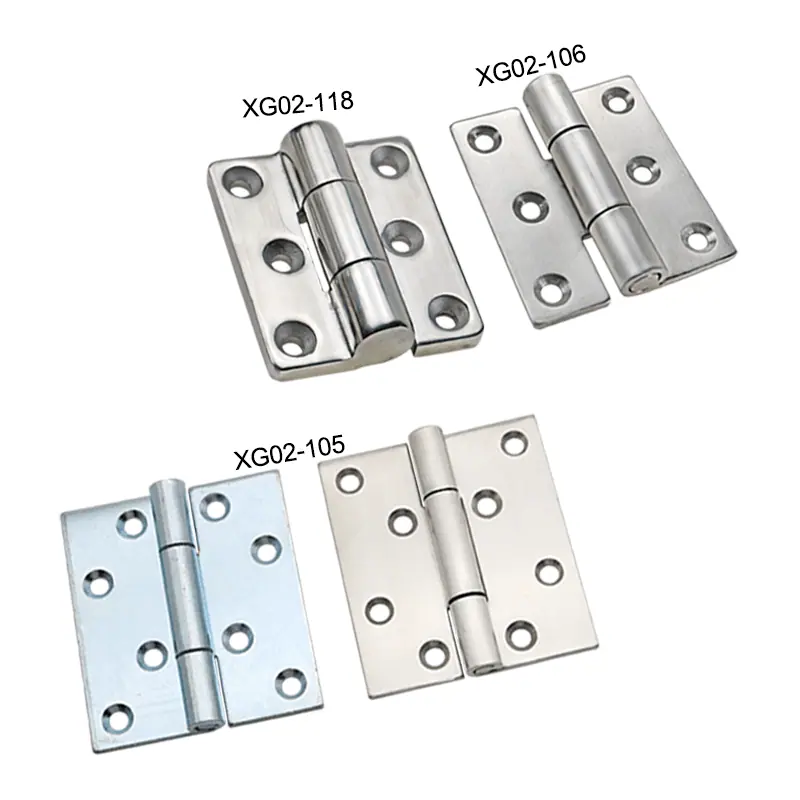

Bisagra de acero inoxidable 304 o acero al carbono con diseño de 6 u 8 agujeros avellanados de 6,2/6,5 mm. Disponible en medidas 69 × 80 mm y 80 × 90 mm, con apertura de 180° para armarios, paneles, cajas y equipos industriales.

Materiales disponibles: Acero inoxidable SUS304 / Acero al carbono
Ángulo de apertura: 180 °
Tipo de montaje: Montaje con tornillos

Modelos y variantes

Información de compra

Pedido mínimo: Desde 1 unidad, según referencia.
Disponibilidad: A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
Muestras: Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
Precio: Según modelo, cantidad y requisitos de fabricación.

¿Necesita modificar este modelo?

Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.

Solicitar personalización

Datos técnicos y planos

Especificaciones

Materiales disponibles: Acero inoxidable SUS304 / Acero al carbono
Ángulo de apertura: 180 °
Tipo de montaje: Montaje con tornillos

Confirme las cotas y prestaciones de la referencia elegida en su plano.

Planos dimensionales

1 de 3

Bisagra avellanada industrial para máquinas herramienta — Plano dimensional

XG02-105Descargar plano seleccionado

Ver y descargar todos los planos (3)

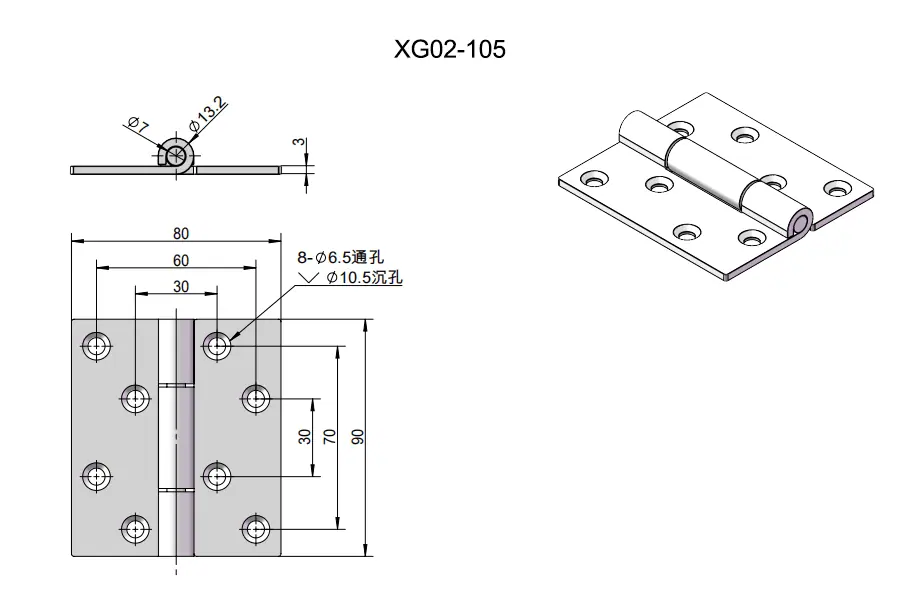

Plano 01XG02-105Descargar ↓

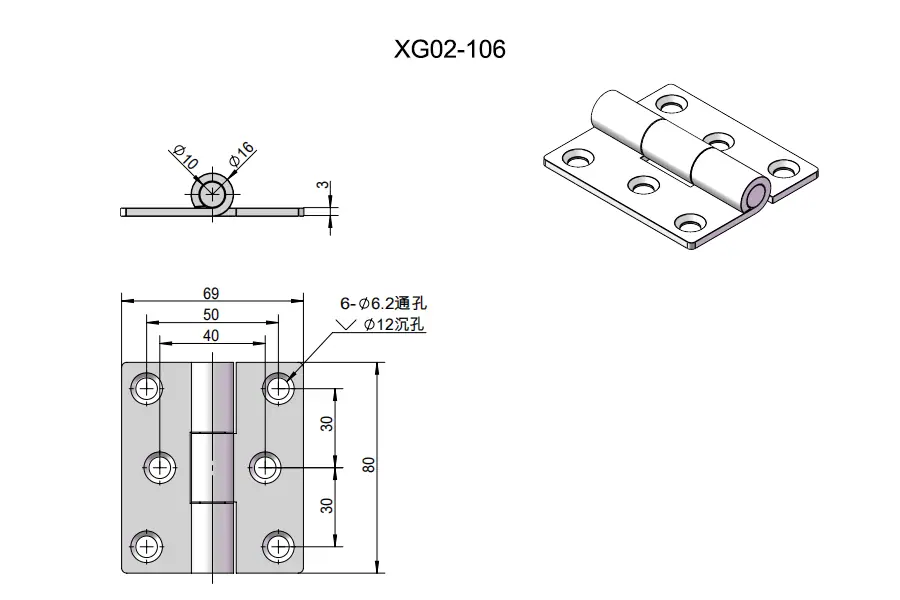

Plano 02XG02-106Descargar ↓

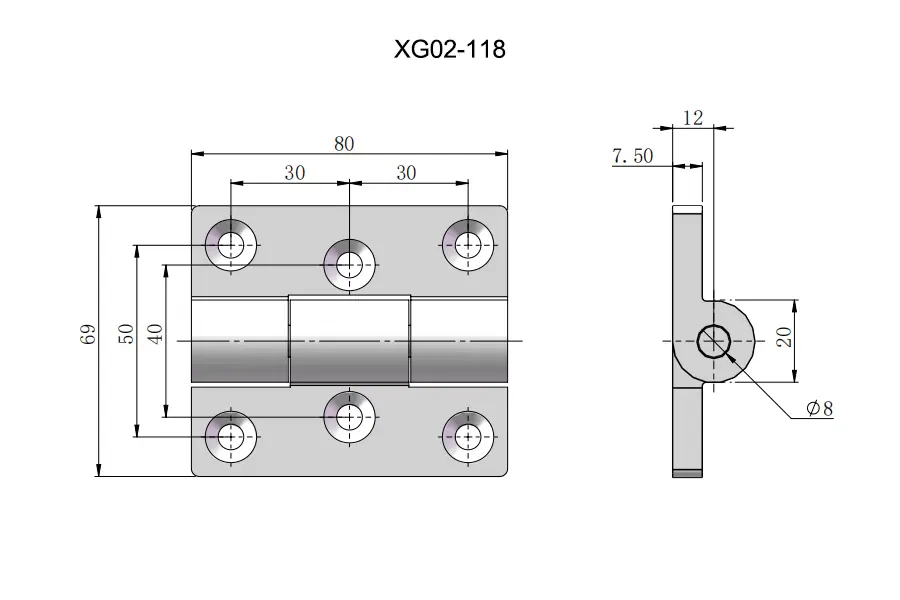

Plano 03XG02-118Descargar ↓

Planos de la serie; confirme las cotas y la referencia antes del montaje.

Información de la referencia

Modelo	Codificación	Material	Tratamiento de superficies
XG02-105	XG02-105S	Acero inoxidable 304	Acabado cepillado
XG02-105	XG02-105	Acero al carbono	Galvanizado
XG02-106	XG02-106S	Acero inoxidable 304	Acabado cepillado
XG02-118	XG02-118	Acero inoxidable 304	Pulido espejo
