Bisagras estándar
Bisagra reforzada y de ancho ampliado para equipos industriales
- Modelo
- XG02-068

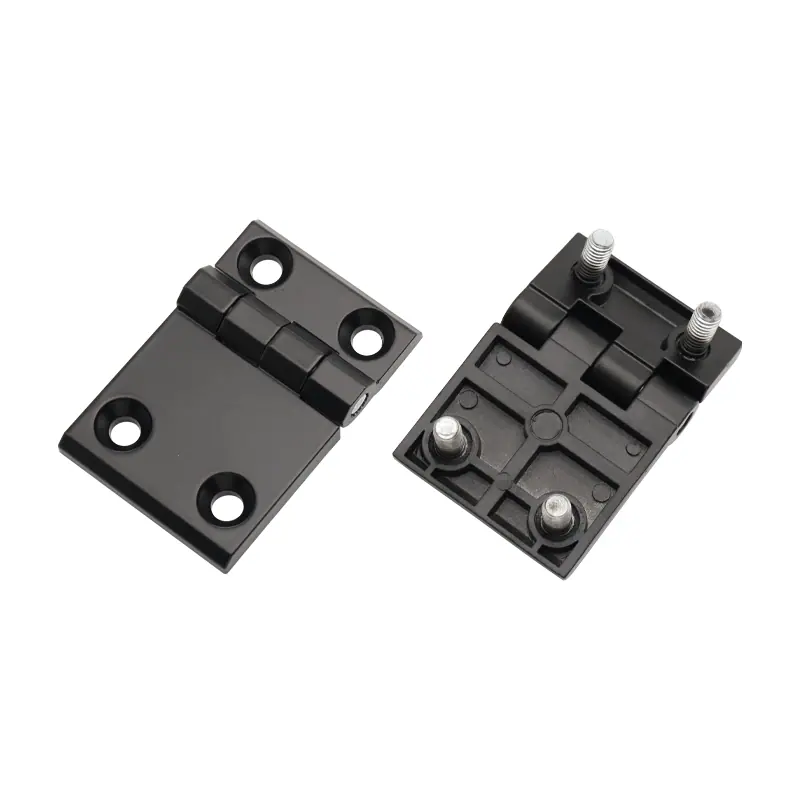

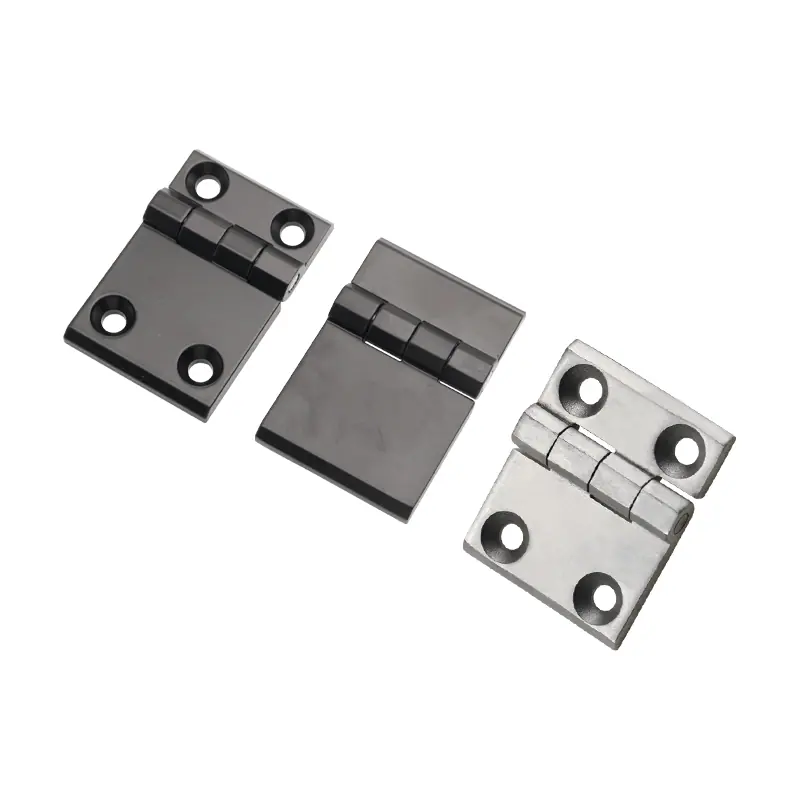

Bisagra de 4 agujeros fabricada en acero inoxidable 304 cepillado o aleación de zinc. Cuenta con esquinas redondeadas y 4 agujeros avellanados para una fijación frontal firme. Disponible en medidas de 76×50, 90×60 y 120×60 mm. Ideal para gabinetes, paneles y muebles técnicos.
- Material
- Aleación de zinc
- Ángulo de apertura
- 180 °
Modelos y variantes
| Modelo | Codificación | Especificación | Materiales disponibles | Acabado superficial | Selección |
|---|---|---|---|---|---|
| XG02-068-1 | XG02-068-1-1 / XG02-068-1S | 76x50mm(Agujero Avellanado) | Aleación de zinc / Acero inoxidable 304 | Negro / Acabado cepillado | |
| XG02-068-1A | XG02-068-1A-1 / XG02-068-1AS | 76x50mm(Espárrago) | Aleación de zinc / Acero inoxidable 304 | Negro / Acabado cepillado | |
| XG02-068-2 | XG02-068-2-1 / XG02-068-2S | 120x60mm(Agujero Avellanado) | Aleación de zinc / Acero inoxidable 304 | Negro / Acabado cepillado | |
| XG02-068-2A | XG02-068-2A-1 / XG02-068-2AS | 120x60mm(Espárrago) | Aleación de zinc / Acero inoxidable 304 | Negro / Acabado cepillado | |
| XG02-068-3 | XG02-068-3-1 / XG02-068-3S-2 | 90x60mm(Agujero Avellanado) | Aleación de zinc / Acero inoxidable 304 | Negro / Acabado cepillado | |
| XG02-068-3A | XG02-068-3A-1 / XG02-068-3AS | 90x60mm(Espárragol) | Aleación de zinc / Acero inoxidable 304 | Negro / Acabado cepillado |
Información de compra
- Pedido mínimo
- Desde 1 unidad, según referencia.
- Disponibilidad
- A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
- Muestras
- Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
- Precio
- Según modelo, cantidad y requisitos de fabricación.
¿Necesita modificar este modelo?
Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.
Datos técnicos y planos
Especificaciones
- Material
- Aleación de zinc
- Ángulo de apertura
- 180 °
Confirme las cotas y prestaciones de la referencia elegida en su plano.

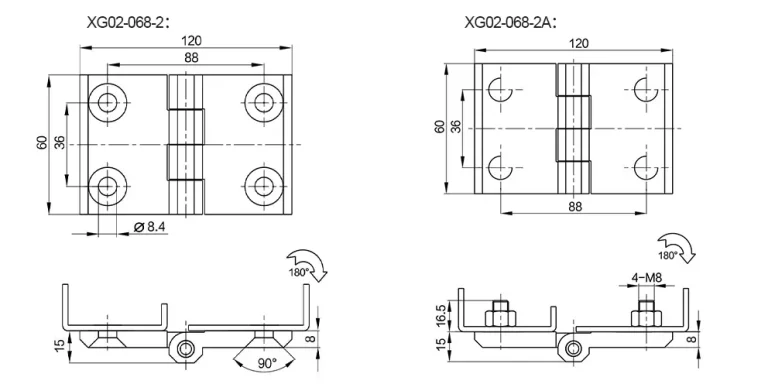

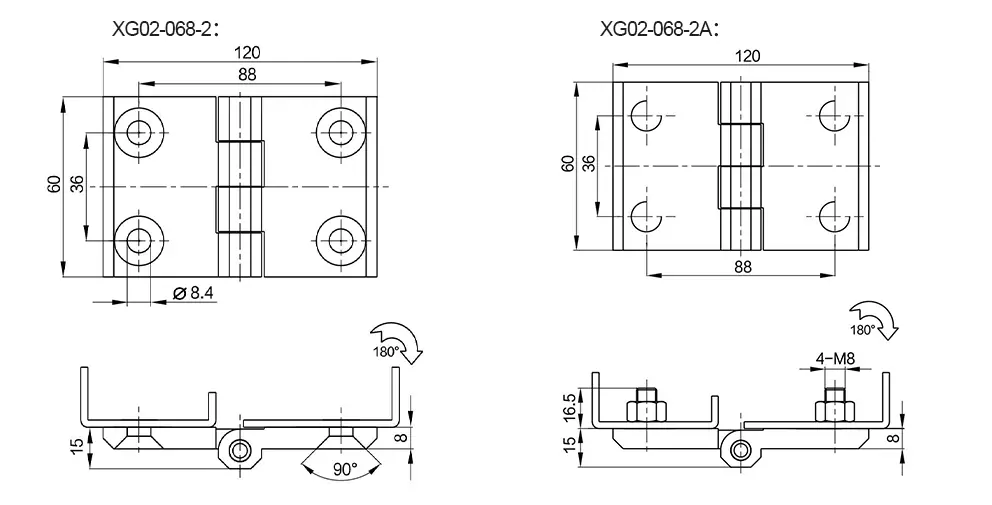

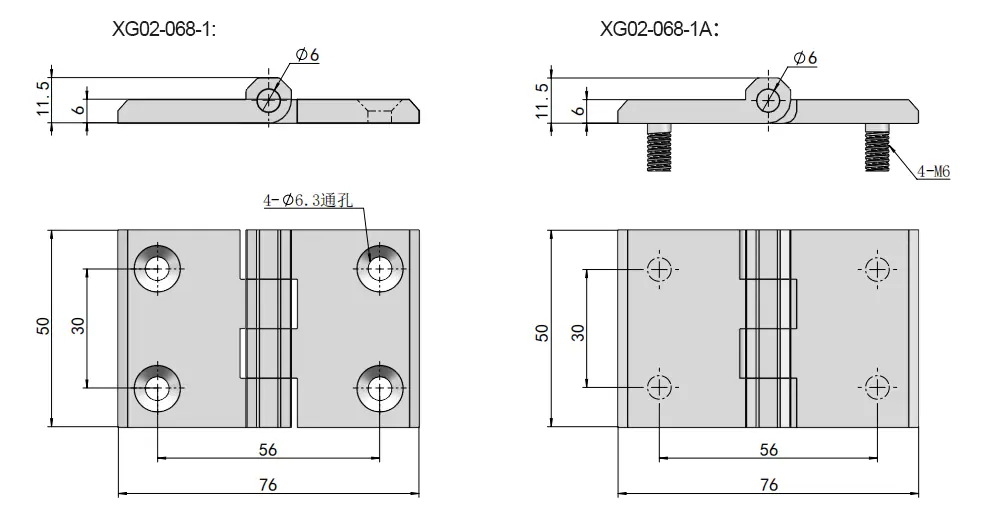

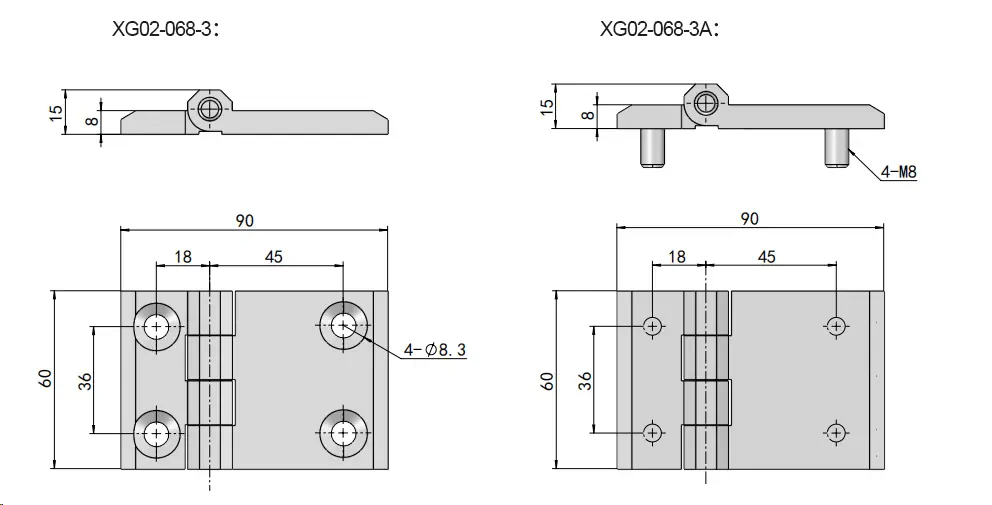

Planos dimensionales
1 de 3
Ver y descargar todos los planos (3)
Planos de la serie; confirme las cotas y la referencia antes del montaje.
Información de la referencia
| Modelo | Codificación | Especificación | Material | Tratamiento de superficies |
| XG02-068-1 | XG02-068-1-1 | 76x50mm(Agujero Avellanado) | Aleación de zinc | Negro |
| XG02-068-1S | Acero inoxidable 304 | Acabado cepillado | ||
| XG02-068-1A | XG02-068-1A-1 | 76x50mm(Espárrago) | Aleación de zinc | Negro |
| XG02-068-1AS | Acero inoxidable 304 | Acabado cepillado | ||
| XG02-068-2 | XG02-068-2-1 | 120x60mm(Agujero Avellanado) | Aleación de zinc | Negro |
| XG02-068-2S | Acero inoxidable 304 | Acabado cepillado | ||
| XG02-068-2A | XG02-068-2A-1 | 120x60mm(Espárrago) | Aleación de zinc | Negro |
| XG02-068-2AS | Acero inoxidable 304 | Acabado cepillado | ||
| XG02-068-3 | XG02-068-3-1 | 90x60mm(Agujero Avellanado) | Aleación de zinc | Negro |
| XG02-068-3S-2 | Acero inoxidable 304 | Acabado cepillado | ||
| XG02-068-3A | XG02-068-3A-1 | 90x60mm(Espárragol) | Aleación de zinc | Negro |
| XG02-068-3AS | Acero inoxidable 304 | Acabado cepillado |
Archivos CAD
Archivos de la serie: compruebe la referencia y la versión antes de utilizarlos. Extraiga los archivos RAR antes de abrirlos en su programa CAD.
Consulta técnica y comercial
Solicitar cotización
Indique la referencia, la cantidad y sus requisitos. Para modificar dimensiones, perforaciones, material o acabado, elija «Personalización / OEM».
Producto: XG02-068
