Bisagras estándar
Bisagra reforzada para gabinete pesado con 6 agujeros/pernos
- Modelo
- XG02-030
Bisagra de zinc negro con sistema de montaje oculto. Disponible con 6 pernos roscados M8 o con 6 agujeros frontales de Ø6 mm. Ofrece un giro de 180° y un diseño robusto y compacto. Ideal para gabinetes eléctricos, paneles industriales, cajas de herramientas y maquinaria.
- Material
- Aleación de zinc
- Longitud total
- 90 mm
- Anchura total
- 60 mm
- Ángulo de apertura
- 180 °
Información de compra
- Pedido mínimo
- Desde 1 unidad, según referencia.
- Disponibilidad
- A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
- Muestras
- Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
- Precio
- Según modelo, cantidad y requisitos de fabricación.
¿Necesita modificar este modelo?
Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.
Datos técnicos y planos
Especificaciones
- Material
- Aleación de zinc
- Longitud total
- 90 mm
- Anchura total
- 60 mm
- Ángulo de apertura
- 180 °
- Tipo de montaje
- Montaje empotrado
Planos dimensionales
1 de 2
Ver y descargar todos los planos (2)
Planos de la serie; confirme las cotas y la referencia antes del montaje.
Información de la referencia
| Modelo | Codificació | Especificación | Material | Tratamiento de superficies |

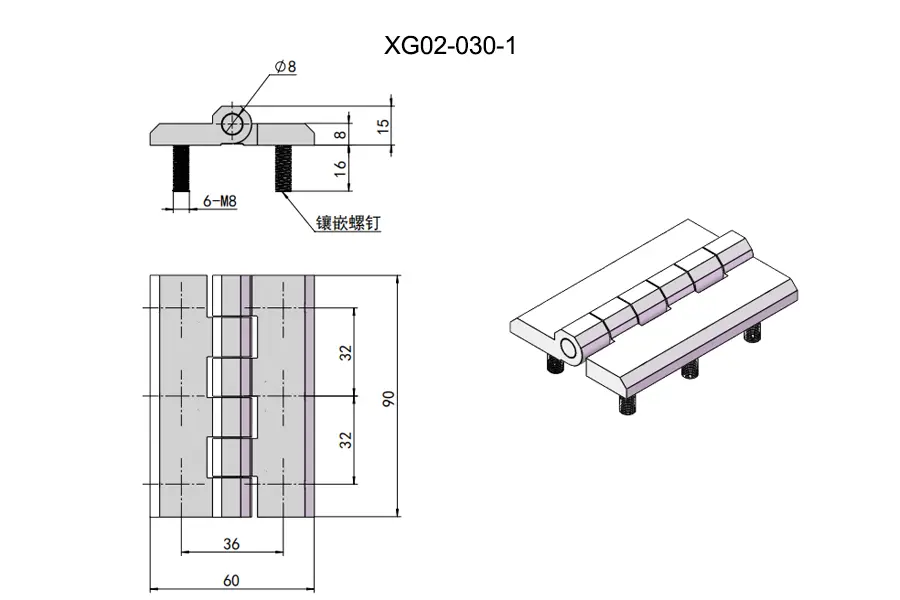

| XG02-030 | XG02-030-1 | Espárrago | Aleación de zinc | Negro |

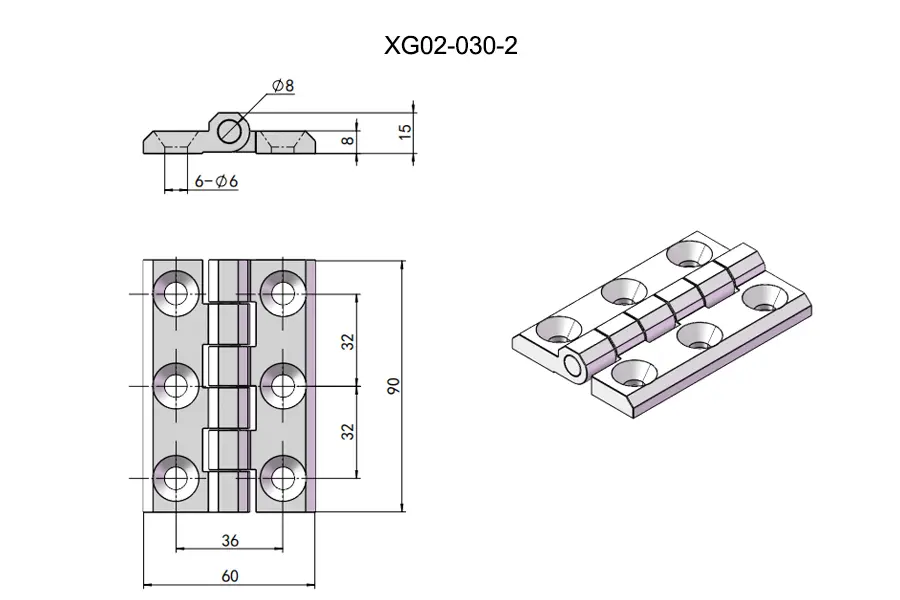

| XG02-030-2 | Agujero Avellanado |
Archivos CAD
Archivos de la serie: compruebe la referencia y la versión antes de utilizarlos. Extraiga los archivos RAR antes de abrirlos en su programa CAD.
Consulta técnica y comercial
Solicitar cotización
Indique la referencia, la cantidad y sus requisitos. Para modificar dimensiones, perforaciones, material o acabado, elija «Personalización / OEM».
Producto: XG02-030
