Bisagras estándar
Bisagra rectangular para cajas y armarios de equipos
- Modelo
- XG02-014-1/XG02-014-2

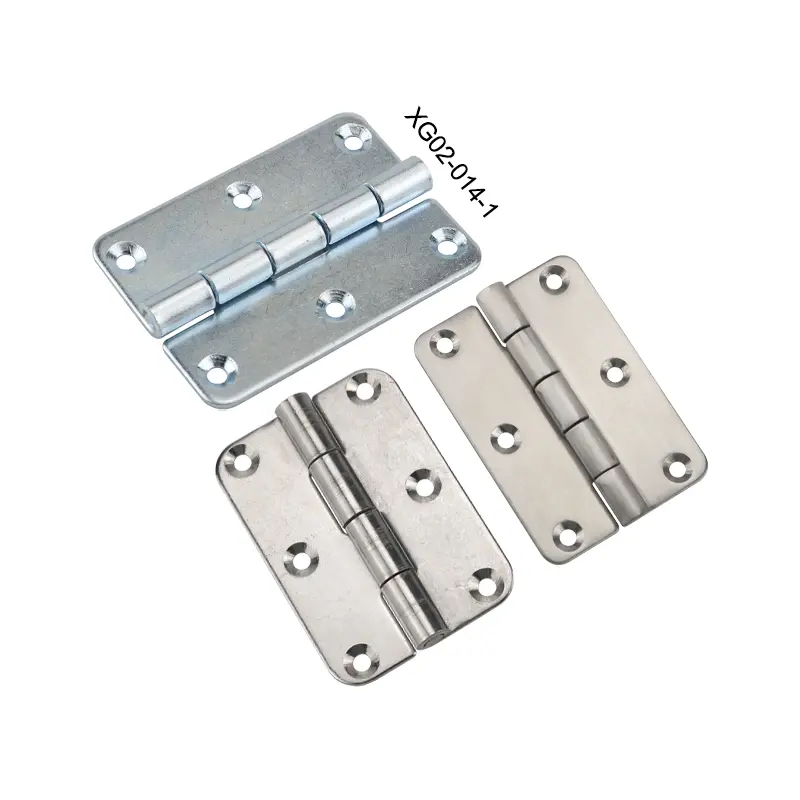

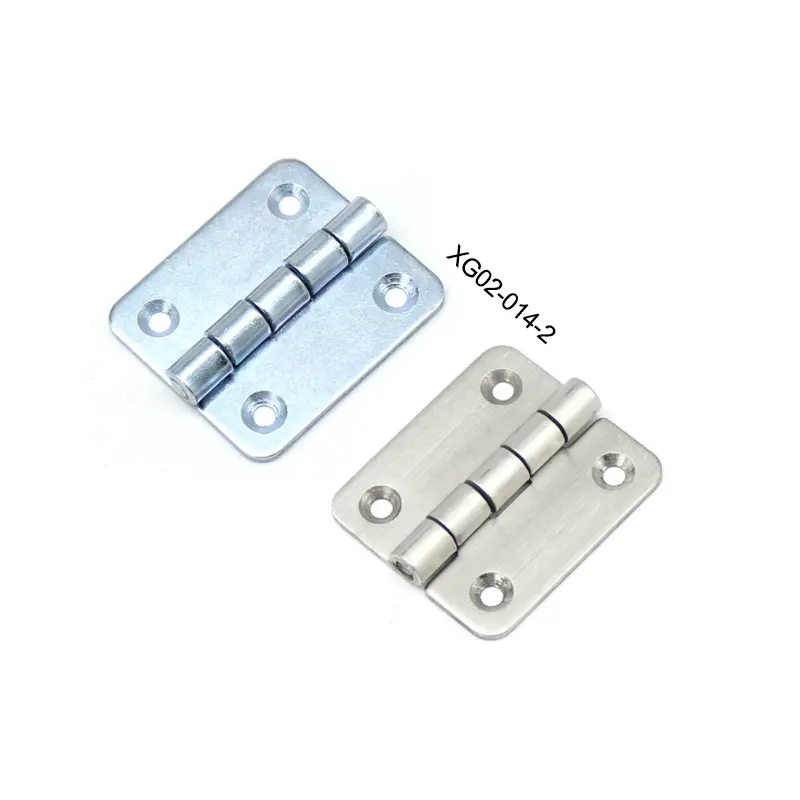

Bisagra rectangular fabricada en acero inoxidable o acero al carbono, con acabado cepillado o galvanizado. Cuenta con 4 o 6 agujeros frontales (según medida) y un pasador de Ø8 mm para un giro suave. Ideal para gabinetes, cajas, paneles y muebles.
- Materiales disponibles
- Acero inoxidable SUS304 / Acero al carbono
- Ángulo de apertura
- 180 °
- Tipo de montaje
- Montaje con tornillos
Información de compra
- Pedido mínimo
- Desde 1 unidad, según referencia.
- Disponibilidad
- A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
- Muestras
- Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
- Precio
- Según modelo, cantidad y requisitos de fabricación.
¿Necesita modificar este modelo?
Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.
Datos técnicos y planos
Especificaciones
- Materiales disponibles
- Acero inoxidable SUS304 / Acero al carbono
- Ángulo de apertura
- 180 °
- Tipo de montaje
- Montaje con tornillos

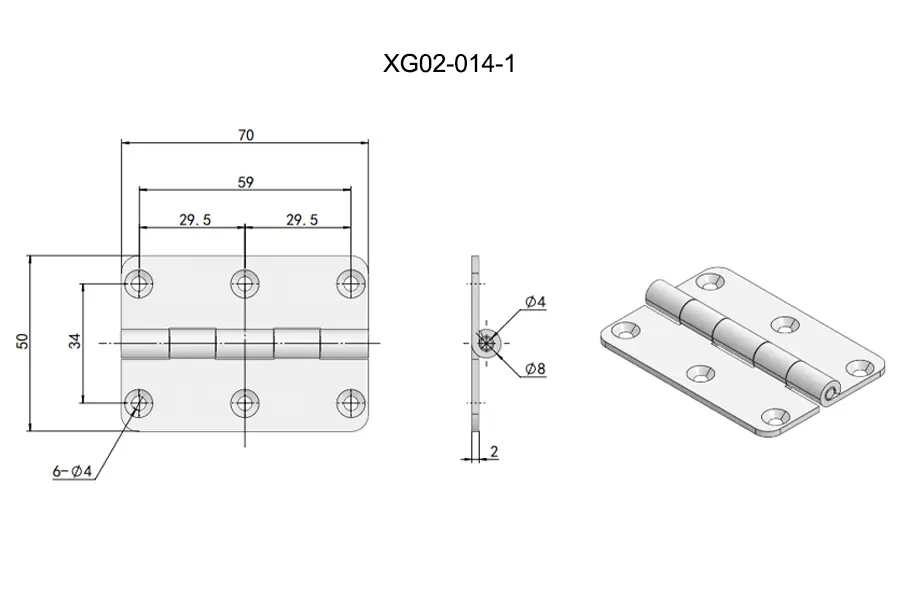

Planos dimensionales
1 de 2
Ver y descargar todos los planos (2)
Planos de la serie; confirme las cotas y la referencia antes del montaje.
Información de la referencia
| 模型 | 编码 | 规格 | 材料 | 表面处理 |
| XG02-014-1 | XG02-014-1 | 70×50毫米 | 碳钢 | 镀锌 |
| XG02-014-1S-1 | 304不锈钢 | 拉丝表面 | ||
| XG02-014-1S-2 | 振动抛光 | |||
| XG02-014-2 | XG02-014-2 | 50×40毫米 | 碳钢 | 镀锌 |
| XG02-014-2S-1 | 304不锈钢 | 拉丝表面 |
Archivos CAD
Archivos de la serie: compruebe la referencia y la versión antes de utilizarlos. Extraiga los archivos RAR antes de abrirlos en su programa CAD.
Consulta técnica y comercial
Solicitar cotización
Indique la referencia, la cantidad y sus requisitos. Para modificar dimensiones, perforaciones, material o acabado, elija «Personalización / OEM».
Producto: XG02-014-1/XG02-014-2
