Bisagra plana de 4 agujeros de acero para puertas metálicas

Modelo: XG02-095/XG02-114-2

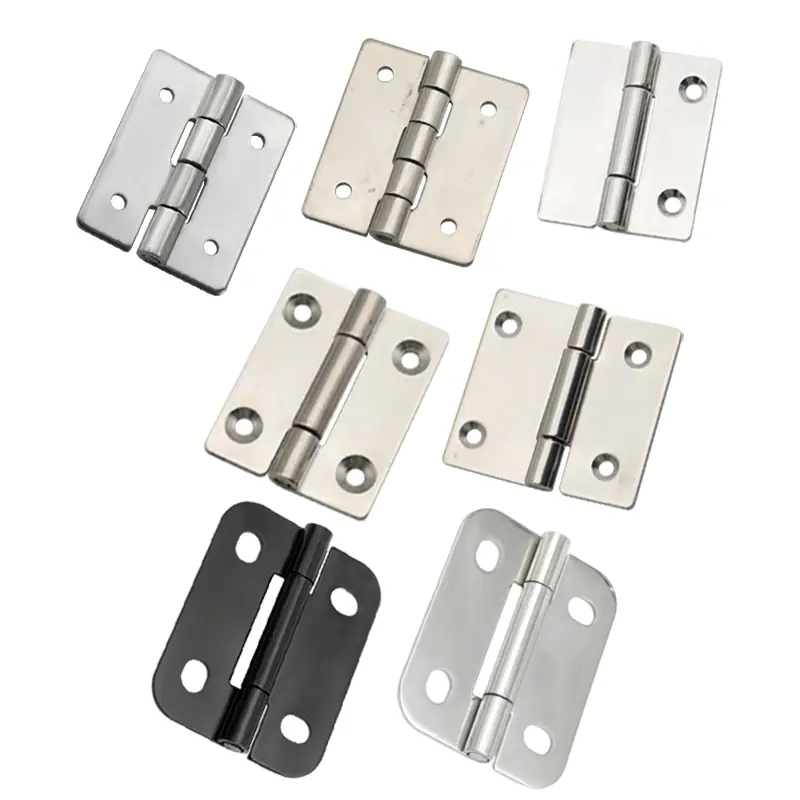

Bisagra plana de 4 agujeros en acero inoxidable 304 pulido espejo o acero al carbono con acabado negro por cataforesis. Dispone de avellanados para montaje frontal y apertura de 180°, ideal para armarios, paneles, cajas y mobiliario técnico.

Materiales disponibles: Acero inoxidable SUS304 / Acero al carbono
Ángulo de apertura: 180 °
Tipo de montaje: Montaje con tornillos

Modelos y variantes

Información de compra

Pedido mínimo: Desde 1 unidad, según referencia.
Disponibilidad: A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
Muestras: Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
Precio: Según modelo, cantidad y requisitos de fabricación.

¿Necesita modificar este modelo?

Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.

Solicitar personalización

Datos técnicos y planos

Especificaciones

Materiales disponibles: Acero inoxidable SUS304 / Acero al carbono
Ángulo de apertura: 180 °
Tipo de montaje: Montaje con tornillos

Confirme las cotas y prestaciones de la referencia elegida en su plano.

Planos dimensionales

1 de 5

Bisagra plana de 4 agujeros de acero para puertas metálicas — Plano dimensional

XG02-095-1Descargar plano seleccionado

Ver y descargar todos los planos (5)

Plano 01XG02-095-1Descargar ↓

Plano 02XG02-095-2Descargar ↓

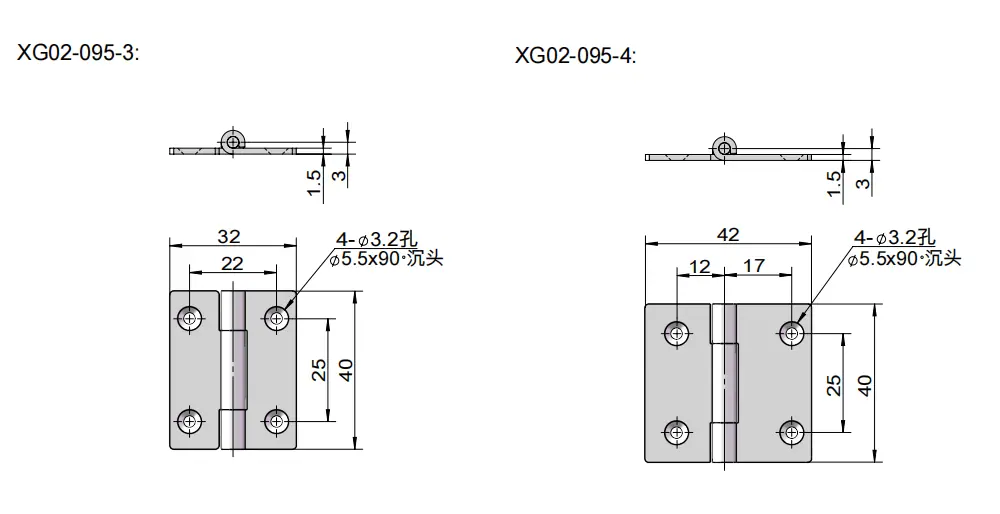

Plano 03XG02-095-3 XG02-095-4Descargar ↓

Plano 04XG02-095-5Descargar ↓

Plano 05XG02-114-2Descargar ↓

Planos de la serie; confirme las cotas y la referencia antes del montaje.

Información de la referencia

Modelo	Codificación	Material	Tratamiento de superficies
XG02-095	XG02-095-1	Acero inoxidable 304	Pulido espejo
	XG02-095-2
	XG02-095-3
	XG02-095-4
	XG02-095-5
XG02-114-2	XG02-114-2	Acero al carbono	Negro por electroforesis
XG02-114-2	XG02-114-2S	Acero inoxidable 304	Pulido espejo
