Bisagras estándar

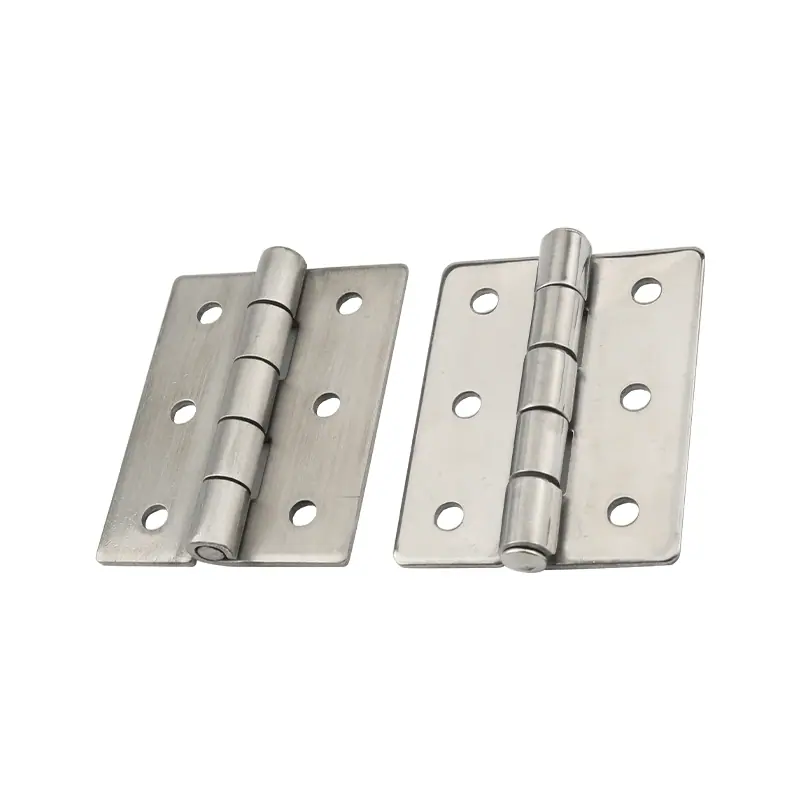

Bisagra para puertas de estanterías 65 × 50 × 2 mm
- Modelo
- XG02-079

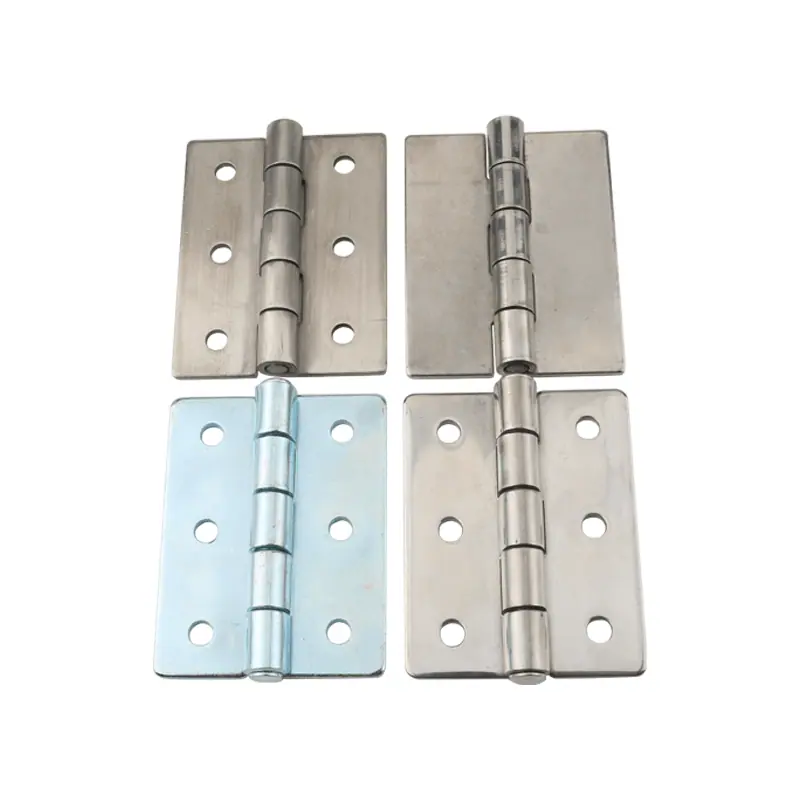

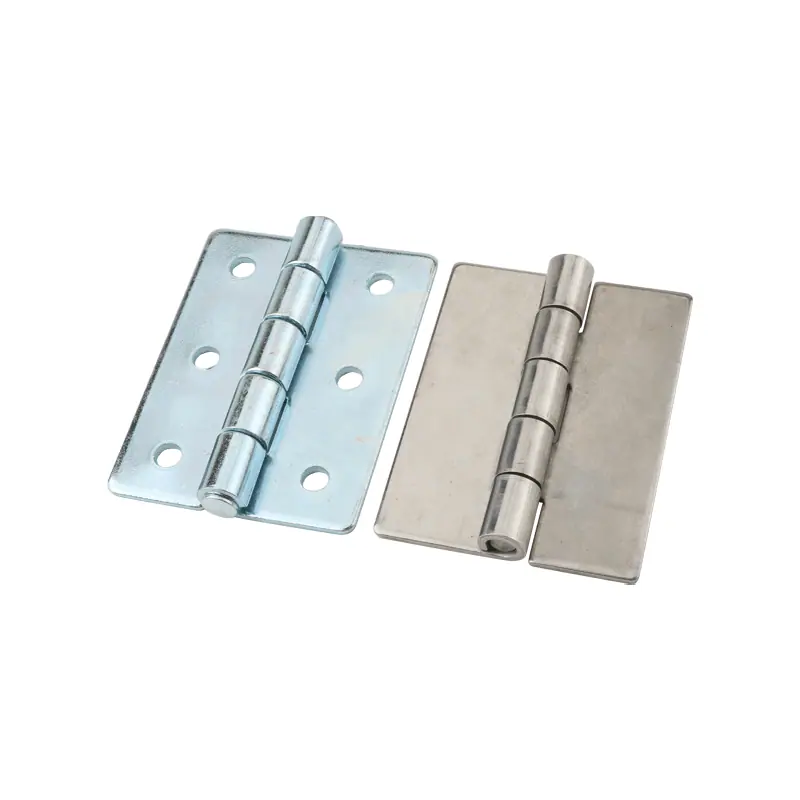

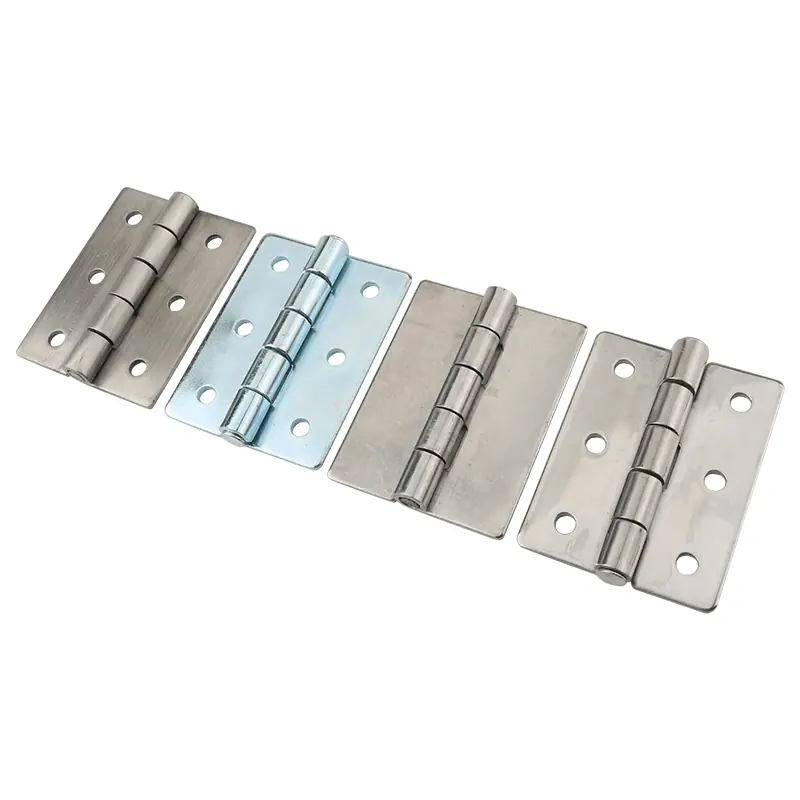

Bisagra plana de 6 agujeros fabricada en acero inoxidable 304 o acero al carbono. Cuenta con agujeros de Ø5.2 mm y pasador de Ø9.5 mm. Medidas 65×50 mm y espesor de 2 mm. Apertura de 180°. Ideal para gabinetes, paneles, cajas y equipos industriales.
- Materiales disponibles
- Acero inoxidable SUS304 / Acero al carbono
- Longitud total
- 65 mm
- Anchura total
- 50 mm
- Ángulo de apertura
- 180 °
Información de compra
- Pedido mínimo
- Desde 1 unidad, según referencia.
- Disponibilidad
- A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
- Muestras
- Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
- Precio
- Según modelo, cantidad y requisitos de fabricación.
¿Necesita modificar este modelo?
Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.
Datos técnicos y planos
Especificaciones
- Materiales disponibles
- Acero inoxidable SUS304 / Acero al carbono
- Longitud total
- 65 mm
- Anchura total
- 50 mm
- Ángulo de apertura
- 180 °
- Tipo de montaje
- Montaje con tornillos

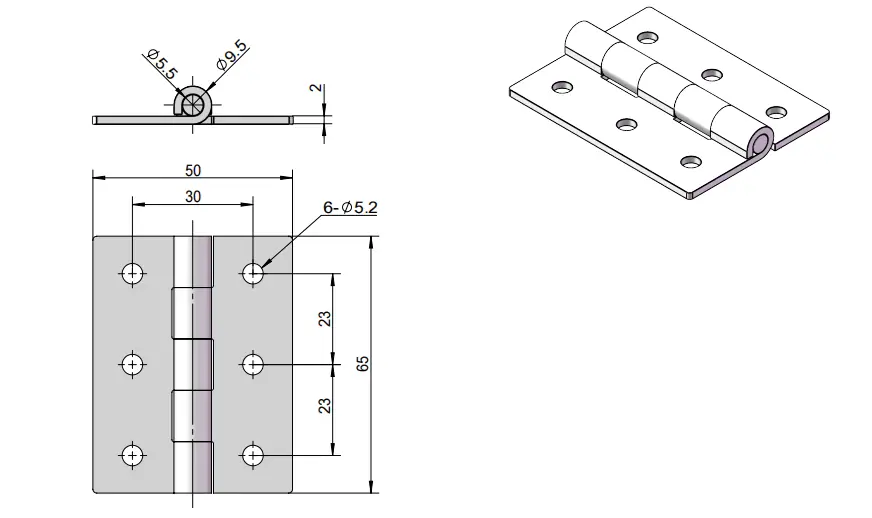

Planos dimensionales
1 de 2
Ver y descargar todos los planos (2)
Planos de la serie; confirme las cotas y la referencia antes del montaje.
Información de la referencia
| Modelo | Codificación | Especificación | Material | Tratamiento de superficies |
| XG02-079 | XG02-079-1 | 65x20mm | Acero inoxidable 304 | Pulido espejo |
| XG02-079-2 | 65x20mm | Acero inoxidable 304 | Pulido vibratorio | |
| XG02-079-3 | 65x20mm | Acero al carbono | Galvanizado | |
| XG02-079-4 | 65x20mm | Acero inoxidable 304 | Acabado cepillado | |
| XG02-079-2A | 65x20mm(Sin Agujeros) | Acero inoxidable 304 | Pulido vibratorio |
Archivos CAD
Archivos de la serie: compruebe la referencia y la versión antes de utilizarlos. Extraiga los archivos RAR antes de abrirlos en su programa CAD.
Consulta técnica y comercial
Solicitar cotización
Indique la referencia, la cantidad y sus requisitos. Para modificar dimensiones, perforaciones, material o acabado, elija «Personalización / OEM».
Producto: XG02-079
