Bisagras estándar
Bisagra ovalada de 6 agujeros para puertas 80/100/120 mm
- Modelo
- XG02-087

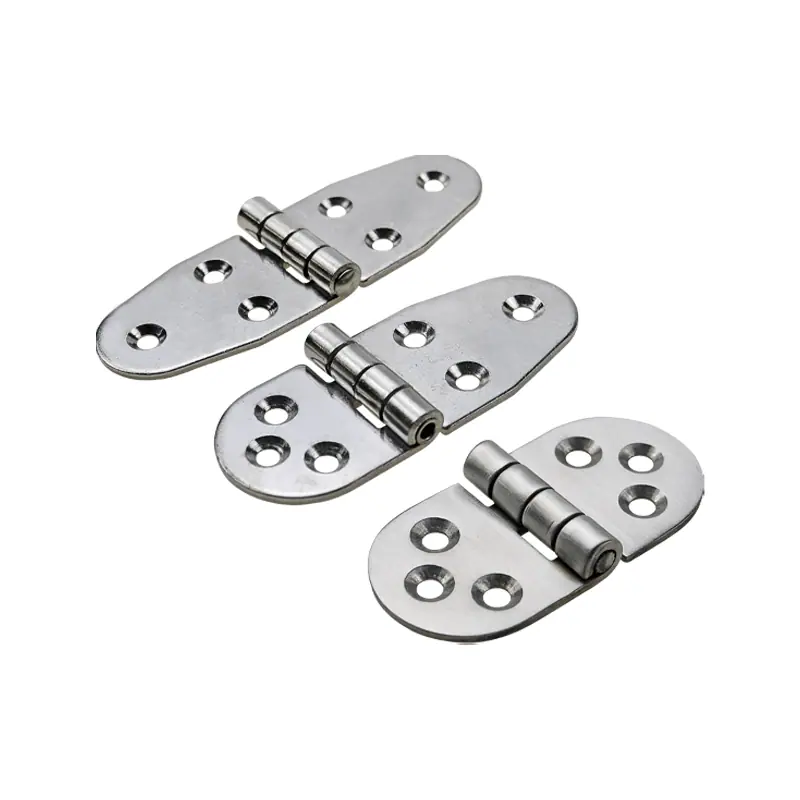

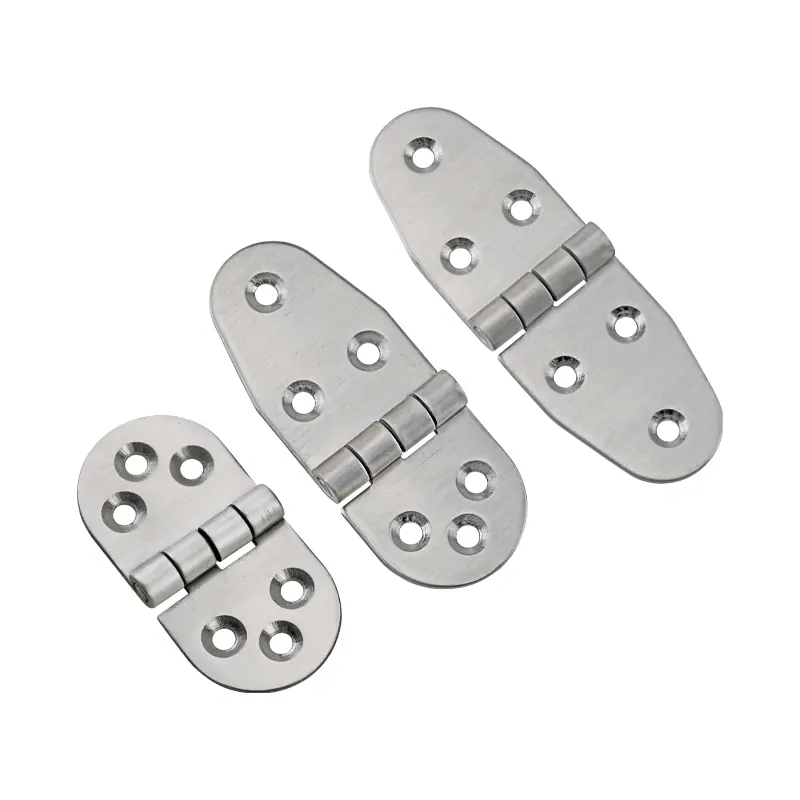

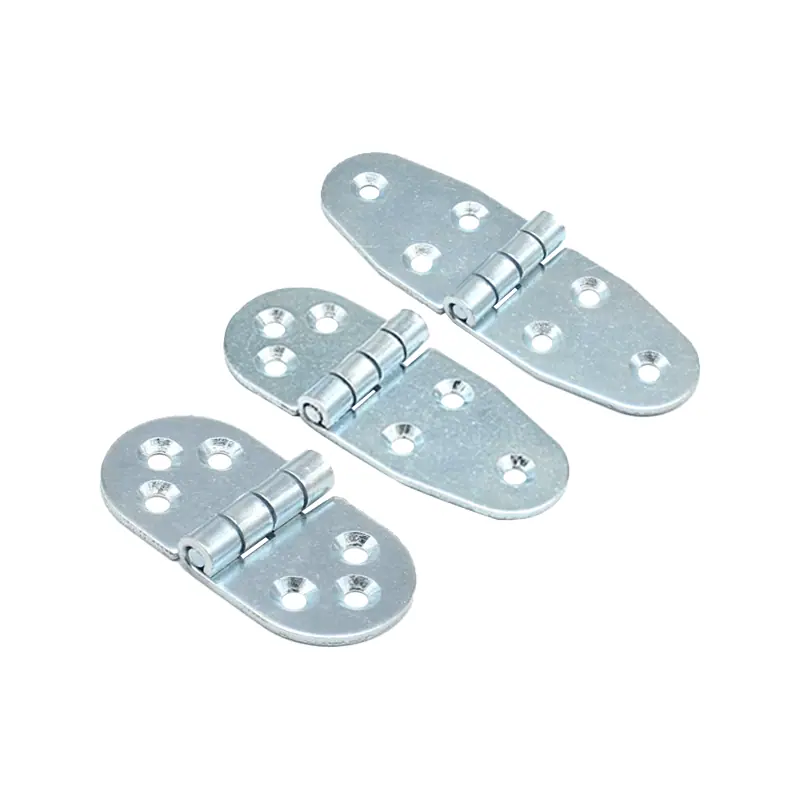

Bisagra ovalada de 6 agujeros fabricada en acero al carbono galvanizado, acero inoxidable 304 cepillado o acero inoxidable 304 vibroacabado. Cuenta con 6 agujeros de Ø5.5 mm con avellanado de Ø10 mm. Medidas disponibles: 80, 100 y 120 mm. Espesor 2.5 mm. Apertura de 180°. Ideal para gabinetes, paneles, cajas y equipos industriales.
- Materiales disponibles
- Acero al carbono / Acero inoxidable SUS304
- Anchura total
- 40 mm
- Ángulo de apertura
- 180 °
- Tipo de montaje
- Montaje con tornillos
Modelos y variantes
Información de compra
- Pedido mínimo
- Desde 1 unidad, según referencia.
- Disponibilidad
- A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
- Muestras
- Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
- Precio
- Según modelo, cantidad y requisitos de fabricación.
¿Necesita modificar este modelo?
Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.
Datos técnicos y planos
Especificaciones
- Materiales disponibles
- Acero al carbono / Acero inoxidable SUS304
- Anchura total
- 40 mm
- Ángulo de apertura
- 180 °
- Tipo de montaje
- Montaje con tornillos
Confirme las cotas y prestaciones de la referencia elegida en su plano.

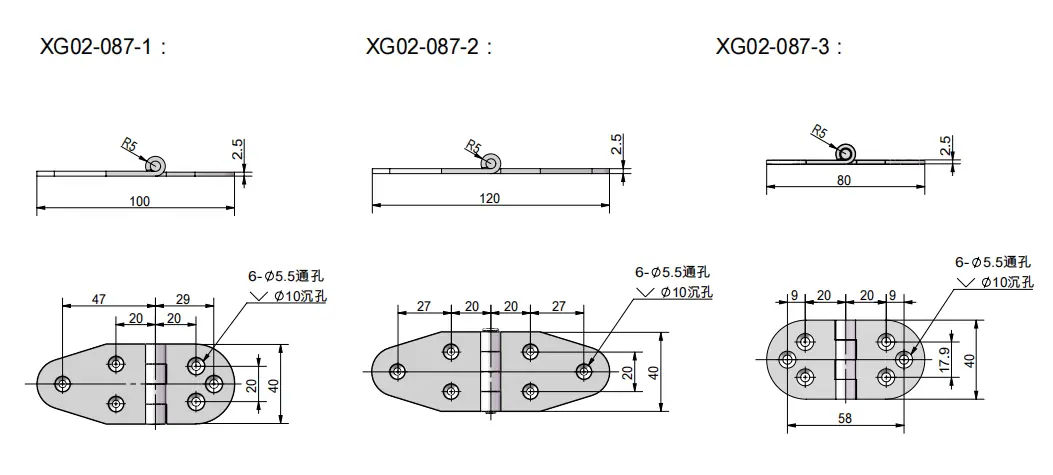

Planos dimensionales
1 de 1
Planos de la serie; confirme las cotas y la referencia antes del montaje.
Información de la referencia
| Modelo | Codificació | Especificación | Material | Tratamiento de superficies |
| XG02-087-1 | XG02-087-1S-1 | 100x40mm | Acero inoxidable 304 | Acabado cepillado |
| XG02-087-1S-2 | Acero inoxidable 304 | Pulido vibratorio | ||
| XG02-087-1-3 | Acero al carbono | Galvanizado | ||
| XG02-087-2 | XG02-087-2S-1 | 120x40mm | Acero inoxidable 304 | Acabado cepillado |
| XG02-087-2S-2 | Acero inoxidable 304 | Pulido vibratorio | ||
| XG02-087-2-3 | Acero al carbono | Galvanizado | ||
| XG02-087-3 | XG02-087-3S-1 | 80x40mm | Acero inoxidable 304 | Acabado cepillado |
| XG02-087-3S-2 | Acero inoxidable 304 | Pulido vibratorio | ||
| XG02-087-3-3 | Acero al carbono | Galvanizado |
Archivos CAD
Archivos de la serie: compruebe la referencia y la versión antes de utilizarlos. Extraiga los archivos RAR antes de abrirlos en su programa CAD.
Consulta técnica y comercial
Solicitar cotización
Indique la referencia, la cantidad y sus requisitos. Para modificar dimensiones, perforaciones, material o acabado, elija «Personalización / OEM».
Producto: XG02-087
