Bisagra estándar con ranura de ajuste sin posicionamiento automático

Modelo: XG02-013

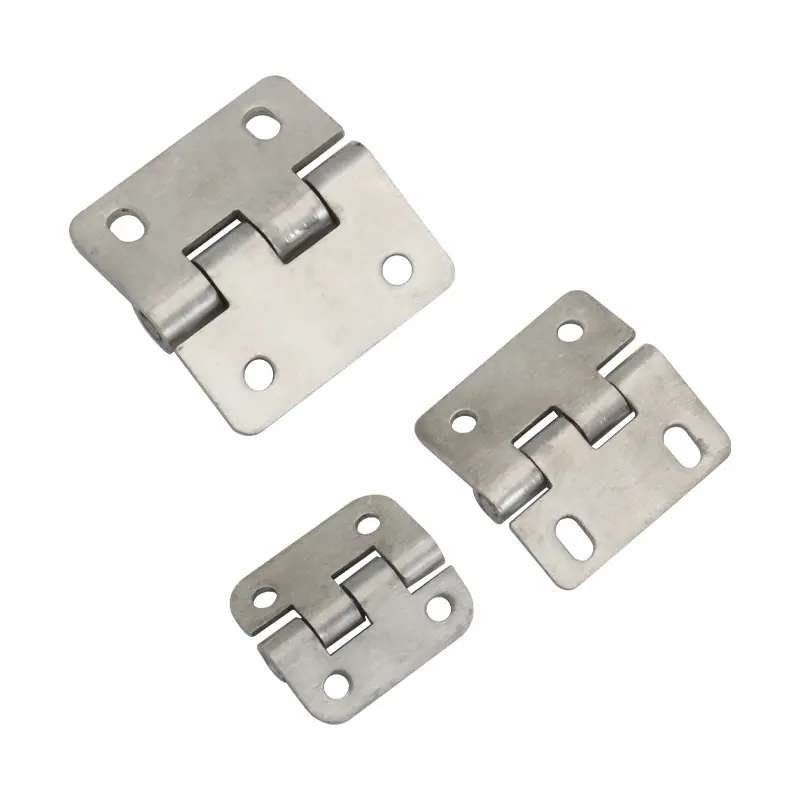

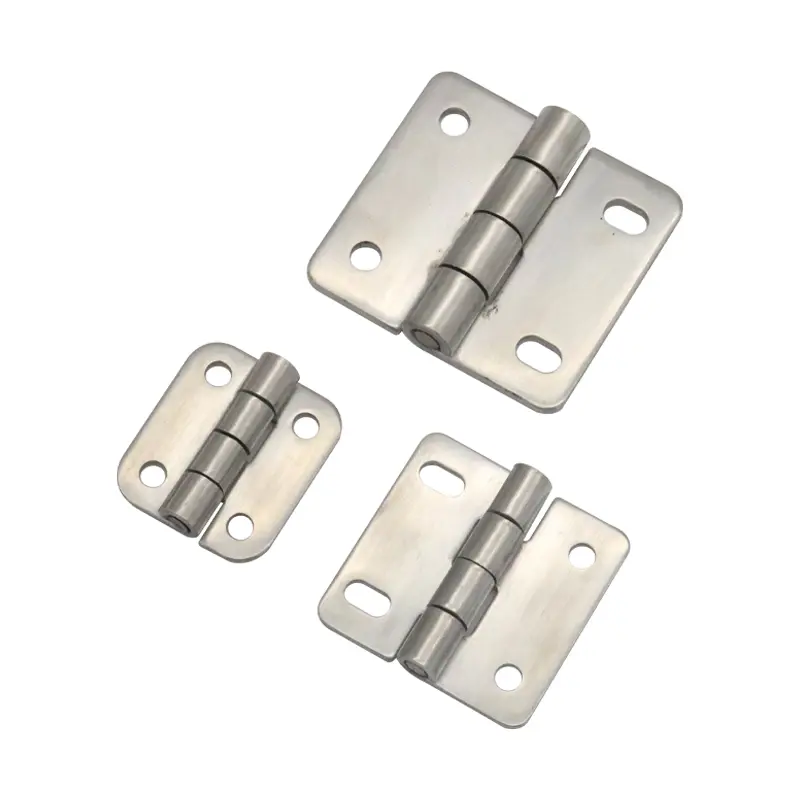

Bisagra de acero inoxidable con acabado cepillado o espejo, equipada con agujeros redondos y ranuras ovaladas para un ajuste preciso durante la instalación. Su diseño robusto y versátil es ideal para puertas de gabinetes, cajas de herramientas, paneles técnicos y muebles en general.

Material: Acero inoxidable SUS304
Ángulo de apertura: 180 °
Tipo de montaje: Montaje con tornillos

Información de compra

Pedido mínimo: Desde 1 unidad, según referencia.
Disponibilidad: A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
Muestras: Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
Precio: Según modelo, cantidad y requisitos de fabricación.

¿Necesita modificar este modelo?

Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.

Solicitar personalización

Datos técnicos y planos

Especificaciones

Material: Acero inoxidable SUS304
Ángulo de apertura: 180 °
Tipo de montaje: Montaje con tornillos

Planos dimensionales

1 de 1

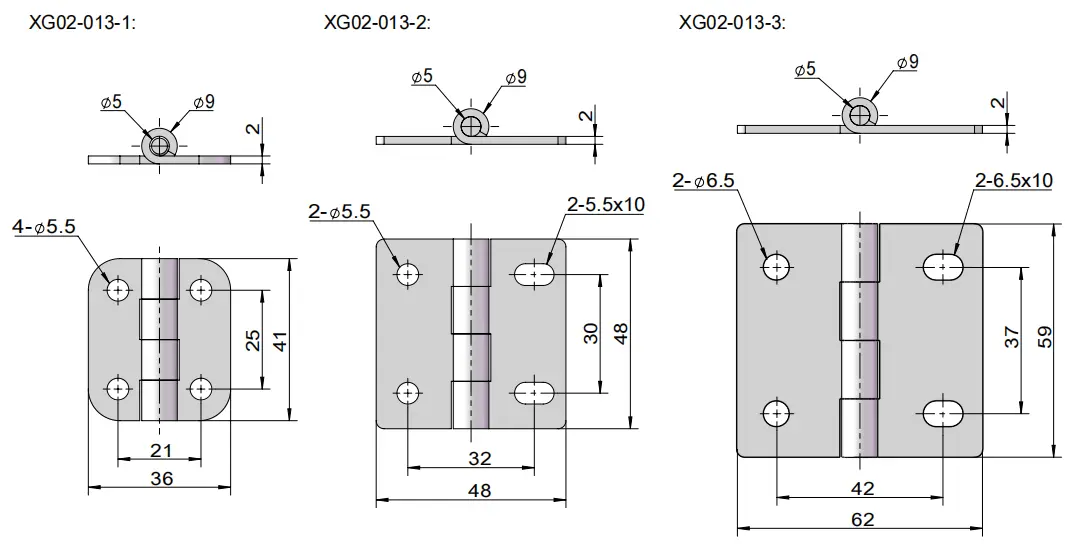

Bisagra estándar con ranura de ajuste sin posicionamiento automático — Plano dimensional

Ampliar

XG02-013Descargar plano seleccionado

Planos de la serie; confirme las cotas y la referencia antes del montaje.

Información de la referencia

Modelo	Codificació	Especificación	Material	Tratamiento de superficies
XG02-013	XG02-013-1	41x36mm	Acero inoxidable 304	Pulido espejo
				Acabado cepillado
	XG02-013-2	48x48mm		Pulido espejo
				Acabado cepillado
	XG02-013-3	59x62mm		Pulido espejo
				Acabado cepillado
