Bisagra en T de hoja larga para aplicaciones industriales

Modelo: XG02-018

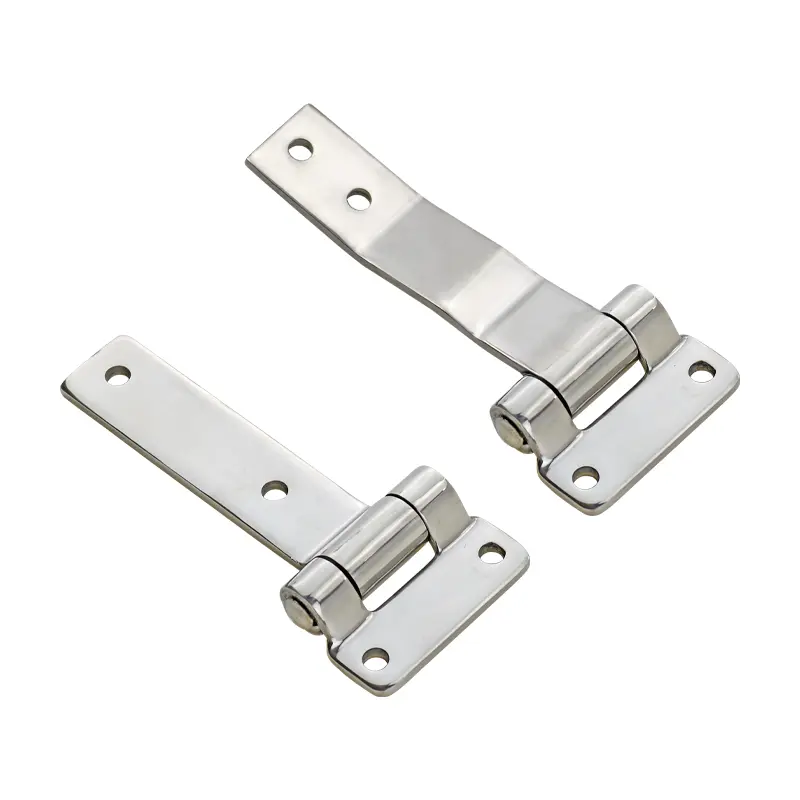

Bisagra de hoja larga fabricada en acero inoxidable 304 con acabado pulido espejo o acero al carbono galvanizado. Incorpora un pasador de 8 mm y 4 orificios frontales de Ø6,5 mm para una fijación firme. Disponible con brazo recto o escalonado para adaptarse a diferentes aplicaciones de montaje.

Materiales disponibles: Acero al carbono / Acero inoxidable SUS304
Anchura total: 59 mm
Ángulo de apertura: 180 °
Tipo de montaje: Montaje con tornillos

Información de compra

Pedido mínimo: Desde 1 unidad, según referencia.
Disponibilidad: A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
Muestras: Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
Precio: Según modelo, cantidad y requisitos de fabricación.

¿Necesita modificar este modelo?

Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.

Solicitar personalización

Datos técnicos y planos

Especificaciones

Materiales disponibles: Acero al carbono / Acero inoxidable SUS304
Anchura total: 59 mm
Ángulo de apertura: 180 °
Tipo de montaje: Montaje con tornillos

Planos dimensionales

1 de 1

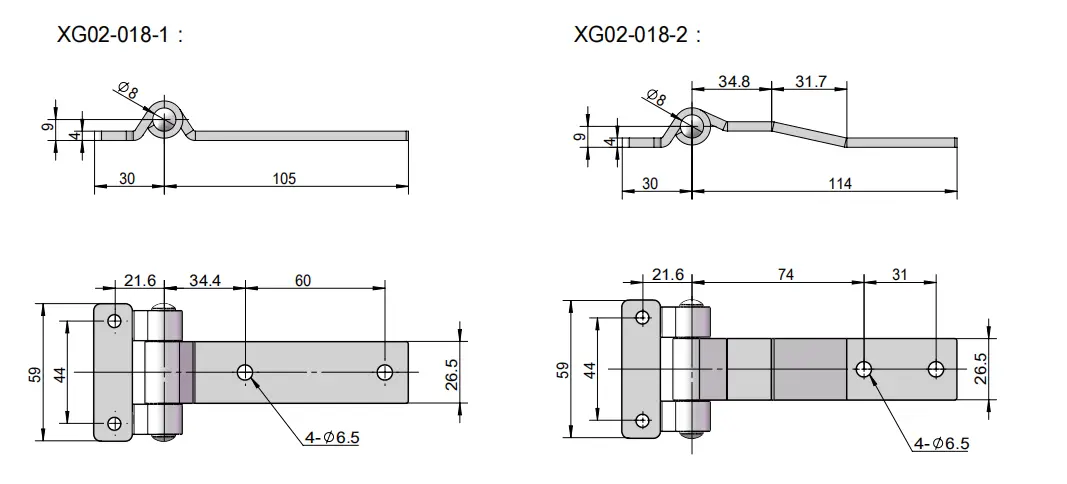

Bisagra en T de hoja larga para aplicaciones industriales — Plano dimensional

Ampliar

XG02-018Descargar plano seleccionado

Planos de la serie; confirme las cotas y la referencia antes del montaje.

Información de la referencia

Modelo	Codificación	Especificación	Material	Tratamiento de superficies
XG02-018	XG02-018-1	135x59mm	Acero al carbono	Galvanizado
	XG02-018-1	135x59mm	Acero inoxidable 304	Pulido espejo
	XG02-018-2	144x59mm	Acero al carbono	Galvanizado
	XG02-018-2	144x59mm	Acero inoxidable 304	Pulido espejo
