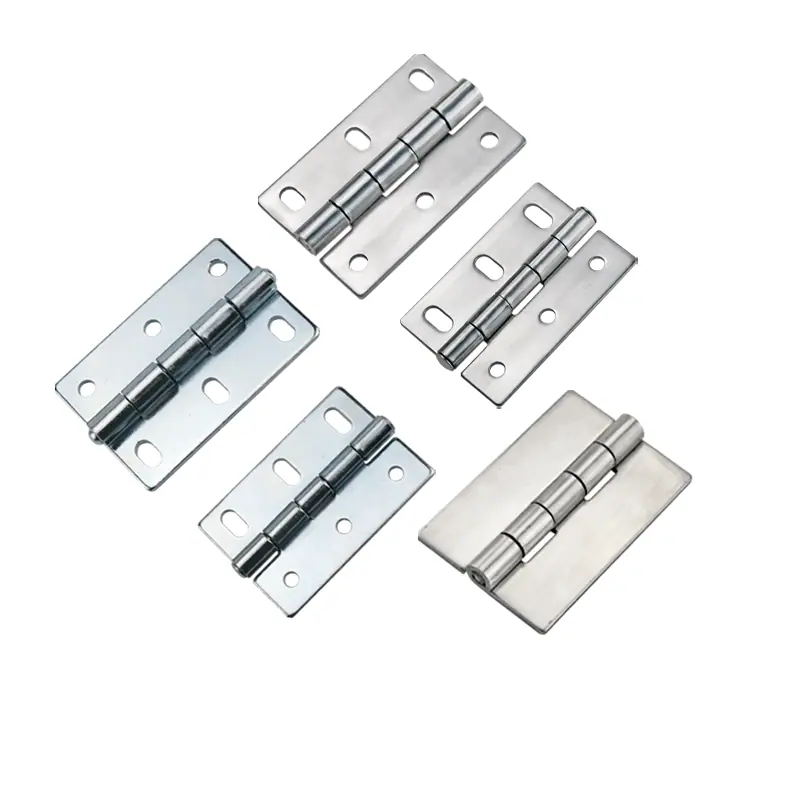

Bisagra de mariposa asimétrica para gabinetes motorizados

Modelo: XG02-046

Bisagra de cuatro orificios fabricada en acero inoxidable o acero al carbono. Incorpora 4 orificios avellanados de Ø5,2 y Ø8 mm para un montaje frontal firme. El pasador de Ø9 mm permite una apertura suave de 180°. Ideal para armarios, paneles, cajas y mobiliario técnico.

Materiales disponibles: Acero al carbono / Acero inoxidable SUS316
Ángulo de apertura: 180 °
Tipo de montaje: Montaje con tornillos

Modelos y variantes

Información de compra

Pedido mínimo: Desde 1 unidad, según referencia.
Disponibilidad: A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
Muestras: Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
Precio: Según modelo, cantidad y requisitos de fabricación.

¿Necesita modificar este modelo?

Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.

Solicitar personalización

Datos técnicos y planos

Especificaciones

Materiales disponibles: Acero al carbono / Acero inoxidable SUS316
Ángulo de apertura: 180 °
Tipo de montaje: Montaje con tornillos

Confirme las cotas y prestaciones de la referencia elegida en su plano.

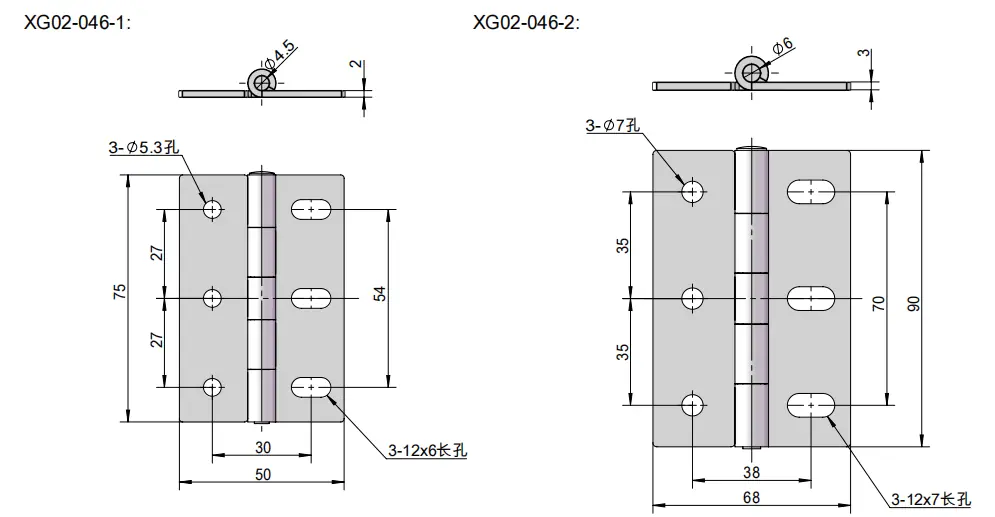

Planos dimensionales

1 de 1

Bisagra de mariposa asimétrica para gabinetes motorizados — Plano dimensional

Ampliar

XG02-046Descargar plano seleccionado

Planos de la serie; confirme las cotas y la referencia antes del montaje.

Información de la referencia

Modelo	Codificación	Especificación	Material	Tratamiento de superficies
XG02-046-1	XG02-046-1	75x50mmm	Acero al carbono	Galvanizado
XG02-046-1	XG02-046-1S-31	75x50mmm	Acero inoxidable 304	Pulido espejo
XG02-046-2	XG02-046-2	90x68mm	Acero al carbono	Galvanizado
	XG02-046-2S-31-2		Acero inoxidable 304	Satin Finish
	XG02-046-2S-32			Acabado cepillado
	XG02-046-2S-31A	90x68mm(Sin agujeros)		Pulido espejo
