Bisagras estándar
Bisagra de giro de 180° para gabinete industrial
- Modelo
- XG02-033-1/XG02-033-2/XG02-033-3

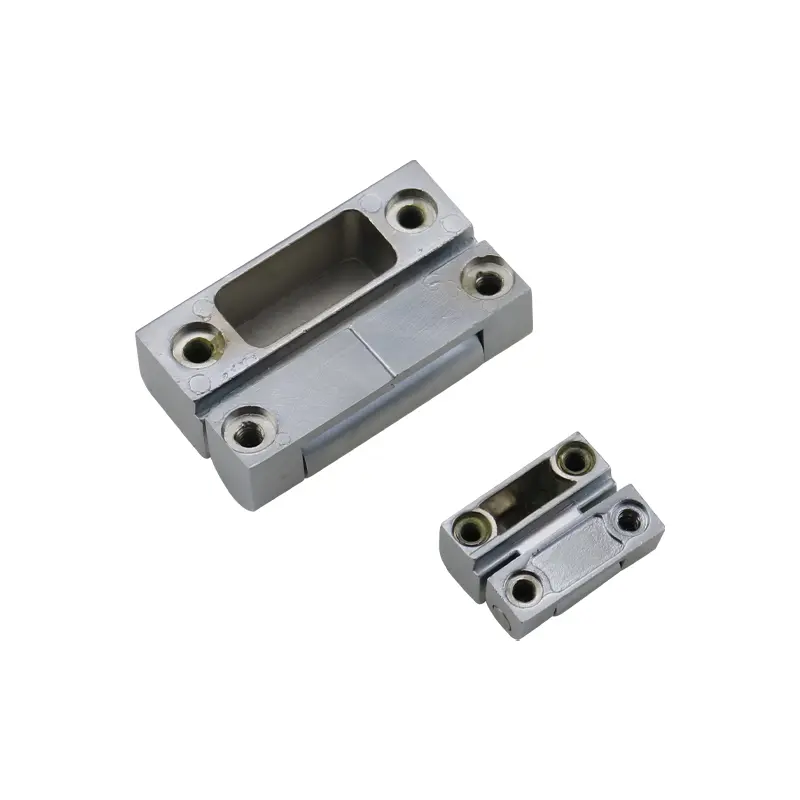

Bisagra de montaje oculto fabricada en acero inoxidable 304 o aleación de zinc, disponible en acabados cepillado, mate, cromado o negro. Incorpora 4 roscas internas M4/M5 para una instalación oculta, permite una apertura de 180° y ofrece una estructura resistente y duradera.
- Materiales disponibles
- Acero inoxidable SUS304 / Aleación de zinc
- Ángulo de apertura
- 180 °
- Tipo de montaje
- Montaje con tornillos
Modelos y variantes
Información de compra
- Pedido mínimo
- Desde 1 unidad, según referencia.
- Disponibilidad
- A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
- Muestras
- Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
- Precio
- Según modelo, cantidad y requisitos de fabricación.
¿Necesita modificar este modelo?
Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.
Datos técnicos y planos
Especificaciones
- Materiales disponibles
- Acero inoxidable SUS304 / Aleación de zinc
- Ángulo de apertura
- 180 °
- Tipo de montaje
- Montaje con tornillos
Confirme las cotas y prestaciones de la referencia elegida en su plano.

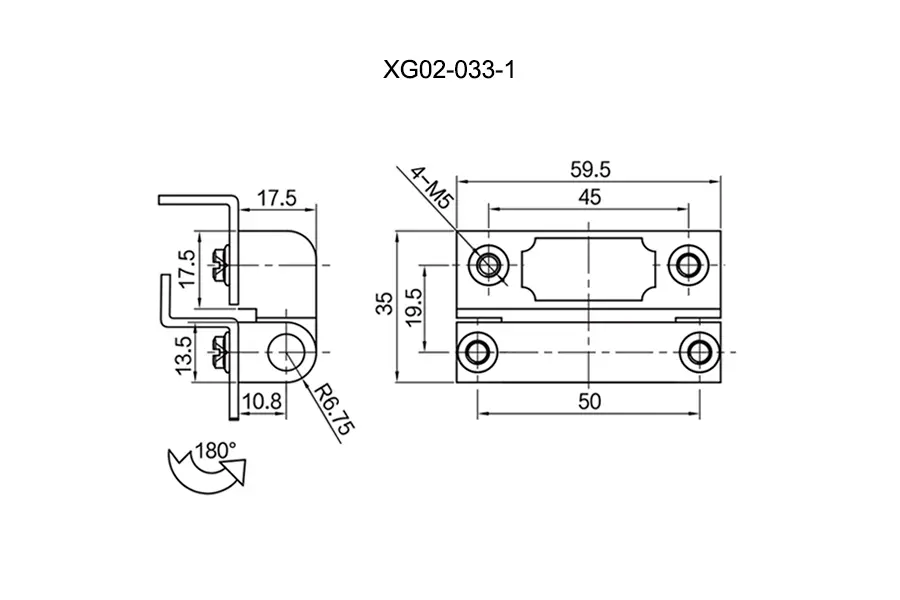

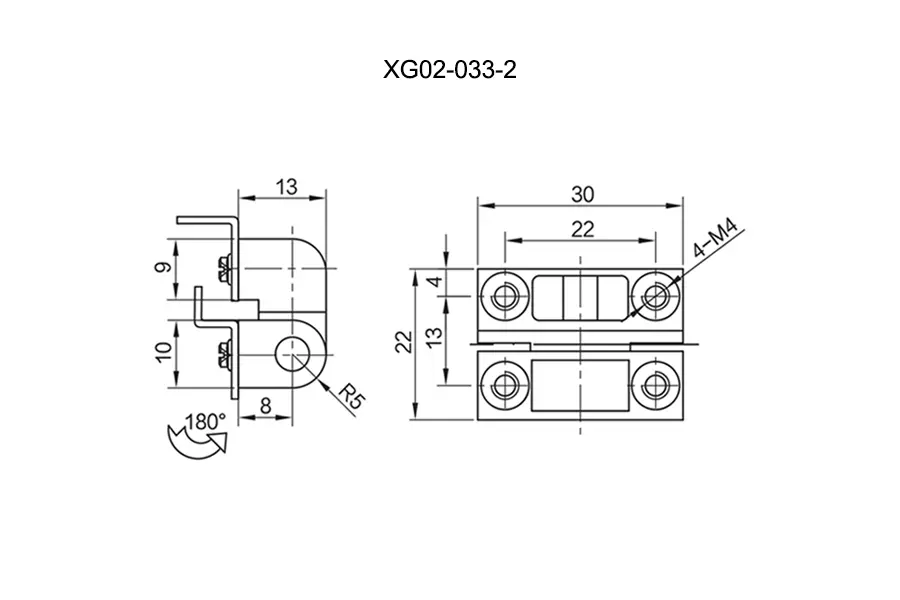

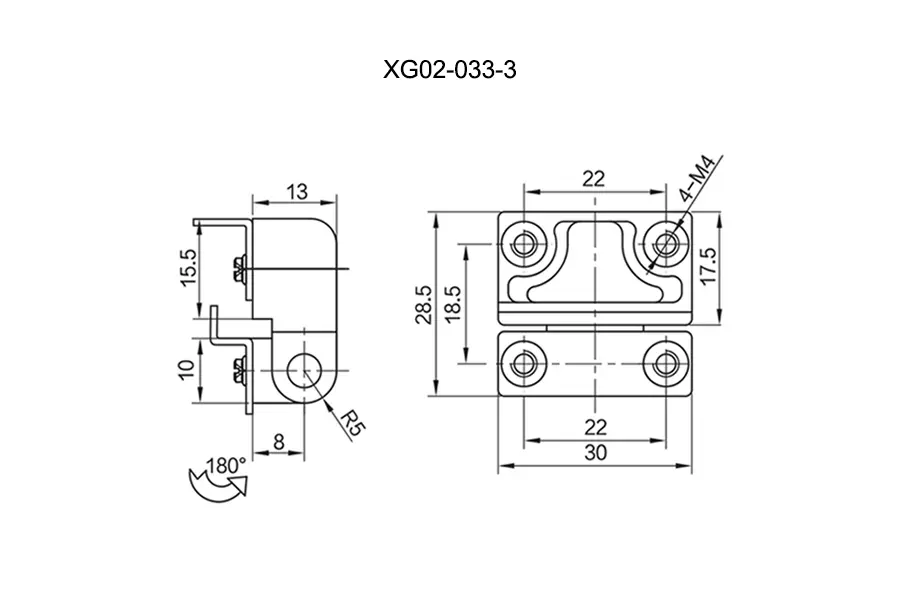

Planos dimensionales
1 de 3
Ver y descargar todos los planos (3)
Planos de la serie; confirme las cotas y la referencia antes del montaje.
Información de la referencia
| Modelo | Codificación | Material | Tratamiento de superficies |
| XG02-033-1 | XG02-033-1-1 | Aleación de zinc | Negro |
| XG02-033-1-2 | Cromado | ||
| XG02-033-1-3 | Acabado mate | ||
| XG02-033-1S | Acero inoxidable 304 | Pulido espejo | |
| XG02-033-2 | XG02-033-2-1 | Aleación de zinc | Negro |
| XG02-033-2-2 | Cromado | ||
| XG02-033-2-3 | Acabado mate | ||
| XG02-033-2S | Acero inoxidable 304 | Pulido espejo | |
| XG02-033-3 | XG02-033-3-1 | Aleación de zinc | Negro |
| XG02-033-3-2 | Cromado | ||
| XG02-033-3-3 | Acabado mate | ||
| XG02-033-3S | Acero inoxidable 304 | Pulido espejo |
Archivos CAD
Archivos de la serie: compruebe la referencia y la versión antes de utilizarlos. Extraiga los archivos RAR antes de abrirlos en su programa CAD.
Consulta técnica y comercial
Solicitar cotización
Indique la referencia, la cantidad y sus requisitos. Para modificar dimensiones, perforaciones, material o acabado, elija «Personalización / OEM».
Producto: XG02-033-1/XG02-033-2/XG02-033-3
