Bisagra de acero inoxidable 304 para equipos industriales

Modelo: XG02-048-2/XG02-048-3/XG02-048-4

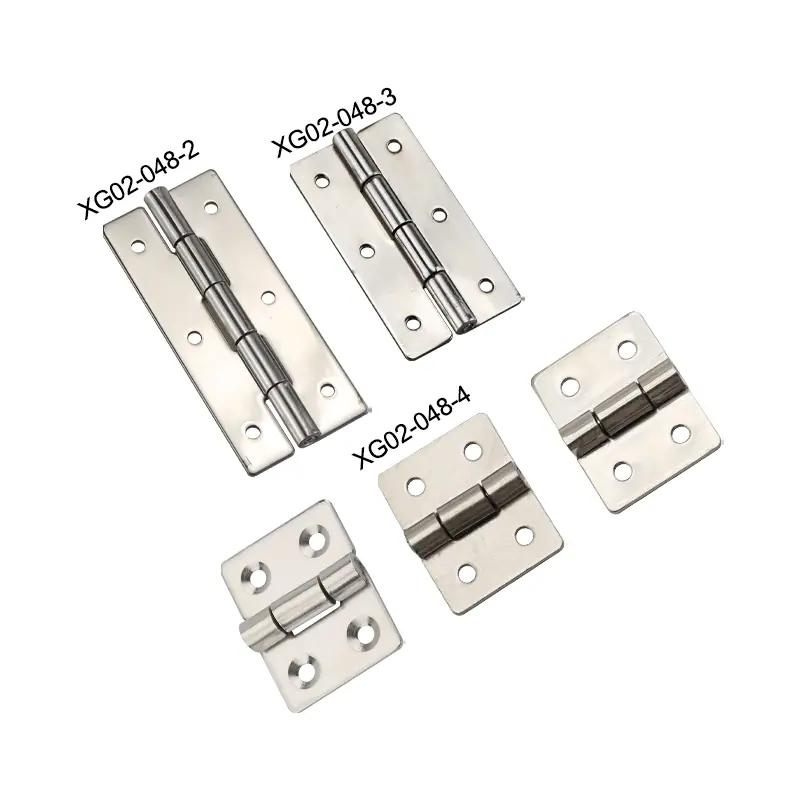

Bisagra de precisión fabricada en acero inoxidable 304 con un espesor de 1.5 mm. Disponible en múltiples medidas (75×32, 60×32 y 32×25 mm) con 6 o 4 agujeros de Ø3.2 mm. Su pasador de Ø3 mm permite un giro suave. Ideal para gabinetes, paneles, cajas y muebles técnicos.

Material: Acero inoxidable SUS304
Ángulo de apertura: 180 °
Tipo de montaje: Montaje con tornillos

Modelos y variantes

Información de compra

Pedido mínimo: Desde 1 unidad, según referencia.
Disponibilidad: A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
Muestras: Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
Precio: Según modelo, cantidad y requisitos de fabricación.

¿Necesita modificar este modelo?

Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.

Solicitar personalización

Datos técnicos y planos

Especificaciones

Material: Acero inoxidable SUS304
Ángulo de apertura: 180 °
Tipo de montaje: Montaje con tornillos

Confirme las cotas y prestaciones de la referencia elegida en su plano.

Planos dimensionales

1 de 3

Bisagra de acero inoxidable 304 para equipos industriales — Plano dimensional

XG02-048-2Descargar plano seleccionado

Ver y descargar todos los planos (3)

Plano 01XG02-048-2Descargar ↓

Plano 02XG02-048-3Descargar ↓

Plano 03XG02-048-4Descargar ↓

Planos de la serie; confirme las cotas y la referencia antes del montaje.

Información de la referencia

Modelo	Codificación	Especificación	Material	Tratamiento de superficies
XG02-048-2	XG02-048-2S	75x32mm	Acero inoxidable 304	Pulido espejo
XG02-048-3	XG02-048-3S	60x32mm		Pulido espejo
XG02-048-4	XG02-048-4S-1	32x25mm		Pulido vibratorio
	XG02-048-4S-2	32x25mm		Pulido espejo
	XG02-048-4S-3	32x25mm(Agujero Avellanado)		Pulido espejo
