Bisagras estándar
Bisagra cuadrada silenciosa para armarios de control
- Modelo
- XG02-073

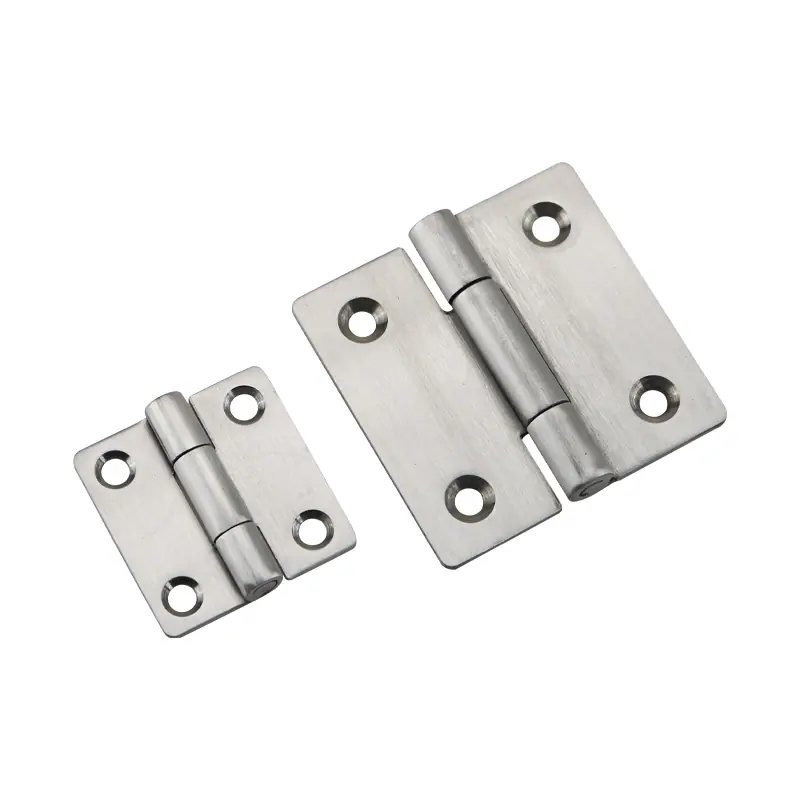

Bisagra disponible en acero al carbono galvanizado o acero inoxidable cepillado. Versiones con 4 agujeros de Ø6.5 mm o sin agujeros para soldar o remachar. Medidas 50×50 mm y 75×75 mm, espesores de 2 mm y 3 mm. Pasador de Ø10/6 mm o Ø14/8 mm. Ideal para gabinetes, paneles y equipos industriales.
- Materiales disponibles
- Acero al carbono / Acero inoxidable SUS304
- Ángulo de apertura
- 180 °
- Tipo de montaje
- Montaje con tornillos
Modelos y variantes
Información de compra
- Pedido mínimo
- Desde 1 unidad, según referencia.
- Disponibilidad
- A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
- Muestras
- Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
- Precio
- Según modelo, cantidad y requisitos de fabricación.
¿Necesita modificar este modelo?
Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.
Datos técnicos y planos
Especificaciones
- Materiales disponibles
- Acero al carbono / Acero inoxidable SUS304
- Ángulo de apertura
- 180 °
- Tipo de montaje
- Montaje con tornillos
Confirme las cotas y prestaciones de la referencia elegida en su plano.
Planos dimensionales
1 de 3
Ver y descargar todos los planos (3)
Planos de la serie; confirme las cotas y la referencia antes del montaje.
Información de la referencia
| Modelo | Codificación | Especificación | Material | Tratamiento de superficies |
| XG02-073-1 | XG02-073-1S-1 | 50x50mmm | Acero inoxidable 304 | Acabado cepillado |
| XG02-073-1S-2 | Pulido vibratorio | |||
| XG02-073-1S-3 | Pulido espejo | |||
| XG02-073-1S-2A | 50x50mm(Sin Agujeros) | Pulido vibratorio | ||
| XG02-073-1-3 | 50x50mm | Acero al carbono | Galvanizado | |
| XG02-073-2 | XG02-073-2 | 75x75mm | Acero al carbono | Galvanizado |
| XG02-073-2S-2 | Acero inoxidable 304 | Acabado cepillado |
Archivos CAD
Archivos de la serie: compruebe la referencia y la versión antes de utilizarlos. Extraiga los archivos RAR antes de abrirlos en su programa CAD.
Consulta técnica y comercial
Solicitar cotización
Indique la referencia, la cantidad y sus requisitos. Para modificar dimensiones, perforaciones, material o acabado, elija «Personalización / OEM».
Producto: XG02-073
