Bisagras estándar
Bisagra con agujeros avellanados para puertas y ventanas
- Modelo
- XG02-067

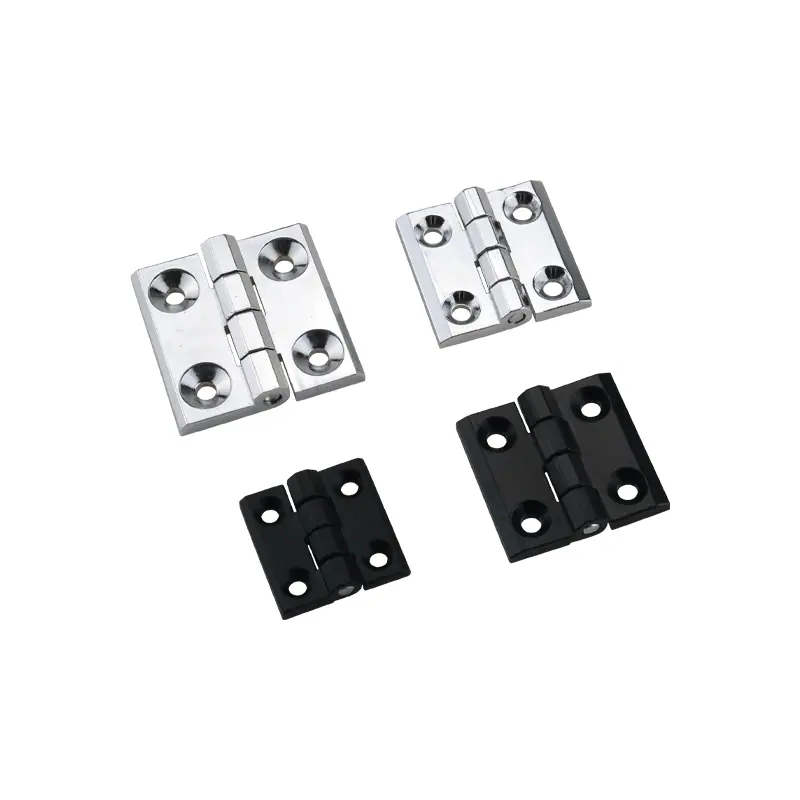

Bisagra avellanada fabricada en acero inoxidable 304 espejo o aleación de zinc (cromado o negro). Cuenta con 4 agujeros avellanados y un perfil escalonado. Disponible en medidas de 40×40, 50×50 y 60×60 mm. Ideal para gabinetes, paneles y muebles técnicos.
- Materiales disponibles
- Aleación de zinc / Acero inoxidable SUS304
- Ángulo de apertura
- 180 °
- Tipo de montaje
- Montaje con tornillos
Modelos y variantes
Información de compra
- Pedido mínimo
- Desde 1 unidad, según referencia.
- Disponibilidad
- A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
- Muestras
- Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
- Precio
- Según modelo, cantidad y requisitos de fabricación.
¿Necesita modificar este modelo?
Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.
Datos técnicos y planos
Especificaciones
- Materiales disponibles
- Aleación de zinc / Acero inoxidable SUS304
- Ángulo de apertura
- 180 °
- Tipo de montaje
- Montaje con tornillos
Confirme las cotas y prestaciones de la referencia elegida en su plano.
Planos dimensionales
1 de 3
Ver y descargar todos los planos (3)
Planos de la serie; confirme las cotas y la referencia antes del montaje.
Información de la referencia
| Modelo | Codificación | Especificación | Material | Tratamiento de superficies |
| XG02-067-1 | XG02-067-1-1 | 40x40mm | Aleación de zinc | Cromado |
| XG02-067-1-2 | Aleación de zinc | Negro | ||
| XG02-067-1S-24-304 | Acero inoxidable 304 | Pulido espejo | ||
| XG02-067-2 | XG02-067-2-1 | 50x50mm | Aleación de zinc | Cromado |
| XG02-067-2-2 | Aleación de zinc | Negro | ||
| XG02-067-2S-24-304 | Acero inoxidable 304 | Pulido espejo | ||
| XG02-067-3 | XG02-067-3-H8-1 | 60x60mm | Aleación de zinc | Cromado |
| XG02-067-3-H8-2 | Aleación de zinc | Negro |
Archivos CAD
Archivos de la serie: compruebe la referencia y la versión antes de utilizarlos. Extraiga los archivos RAR antes de abrirlos en su programa CAD.
Consulta técnica y comercial
Solicitar cotización
Indique la referencia, la cantidad y sus requisitos. Para modificar dimensiones, perforaciones, material o acabado, elija «Personalización / OEM».
Producto: XG02-067
