Bisagras desmontables
Bisagra oculta doblada con pasador desmontable
- Modelo
- XG02-056

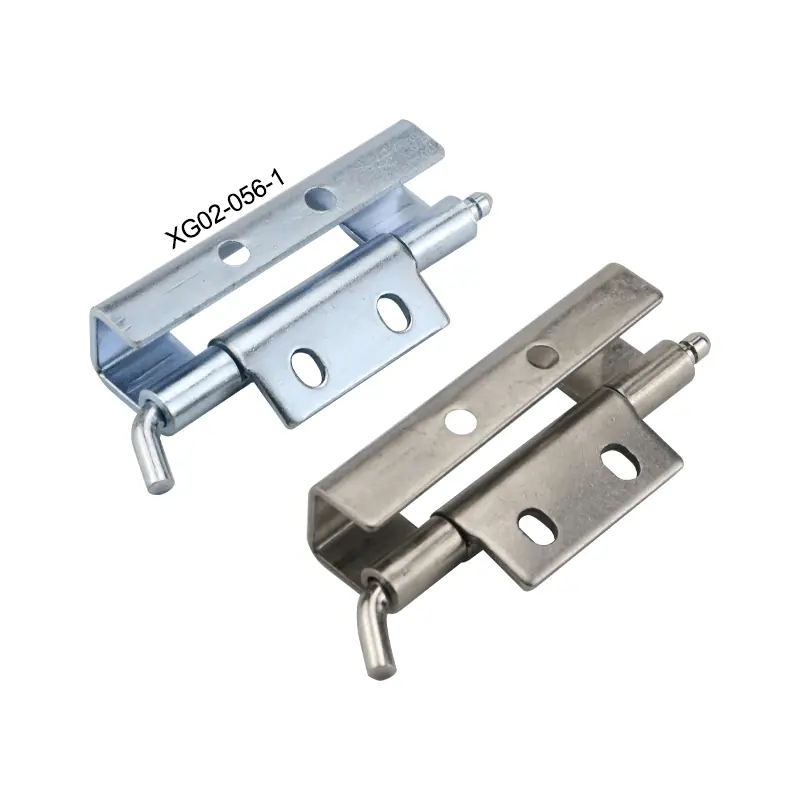

Bisagra de chapa plegada con apertura de 120° fabricada en acero inoxidable 304 o acero al carbono (t=2.5 mm). Cuenta con un sistema de abrazadera en U y pasador extraíble de Ø6 mm para un montaje a través del panel. Ideal para gabinetes eléctricos, paneles de control y maquinaria.
- Materiales disponibles
- Acero al carbono / Acero inoxidable SUS304
- Ángulo de apertura
- 120 °
- Tipo de montaje
- Montaje con tornillos

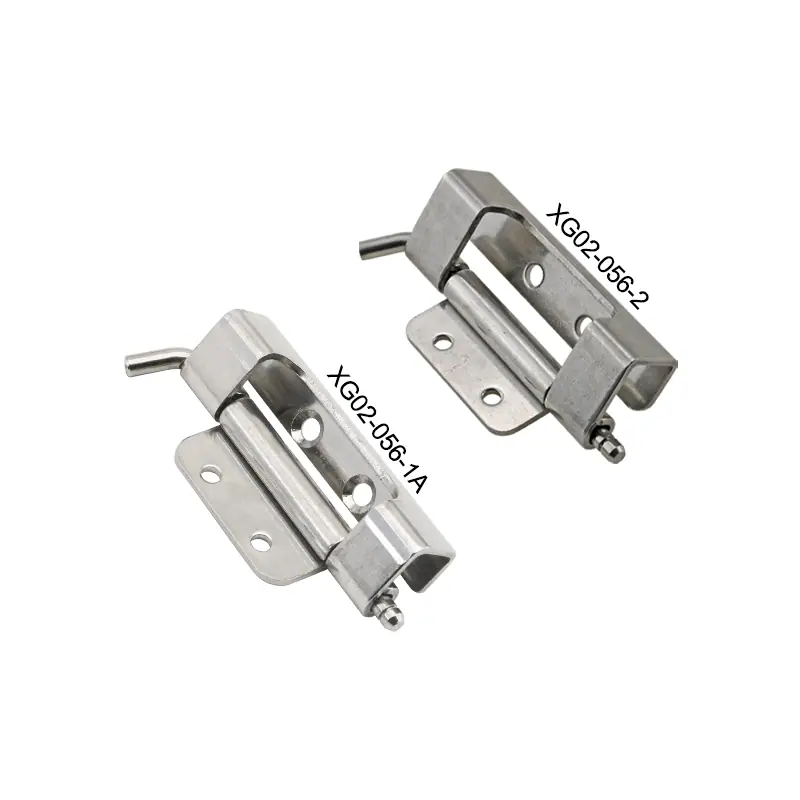

Modelos y variantes
| Modelo | Codificación | Materiales disponibles | Acabado superficial | Selección |
|---|---|---|---|---|
| XG02-056-1 | XG02-056-1 / XG02-056-1S | Acero al carbono / Acero inoxidable 304 | Galvanizado / Pulido vibratorio | |
| XG02-056-1A | XG02-056-1A | Acero inoxidable 304 | Pulido vibratorio | |
| XG02-056-2 | XG02-056-2 | Acero inoxidable 304 | Pulido vibratorio | |
| XG02-056-3 | XG02-056-3 / XG02-056-3S | Acero al carbono / Acero inoxidable 304 | Galvanizado / Pulido vibratorio |
Información de compra
- Pedido mínimo
- Desde 1 unidad, según referencia.
- Disponibilidad
- A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
- Muestras
- Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
- Precio
- Según modelo, cantidad y requisitos de fabricación.
¿Necesita modificar este modelo?
Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.
Datos técnicos y planos
Especificaciones
- Materiales disponibles
- Acero al carbono / Acero inoxidable SUS304
- Ángulo de apertura
- 120 °
- Tipo de montaje
- Montaje con tornillos
Confirme las cotas y prestaciones de la referencia elegida en su plano.

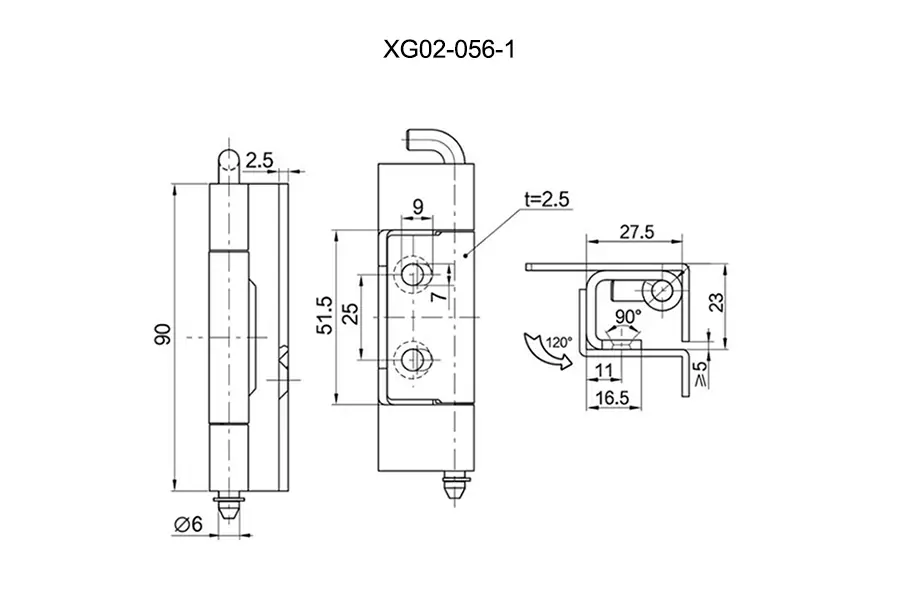

Planos dimensionales
1 de 4
XG02-056-1Descargar plano seleccionado
Ver y descargar todos los planos (4)
Planos de la serie; confirme las cotas y la referencia antes del montaje.
Información de la referencia
| Modelo | Codificación | Material | Tratamiento de superficies |
| XG02-056-1 | XG02-056-1 | Acero al carbono | Galvanizado |
| XG02-056-1S | Acero inoxidable 304 | Pulido vibratorio | |
| XG02-056-1A | XG02-056-1A | Acero inoxidable 304 | Pulido vibratorio |
| XG02-056-2 | XG02-056-2 | Acero inoxidable 304 | Pulido vibratorio |
| XG02-056-3 | XG02-056-3 | Acero al carbono | Galvanizado |
| XG02-056-3S | Acero inoxidable 304 | Pulido vibratorio |
Archivos CAD
Archivos de la serie: compruebe la referencia y la versión antes de utilizarlos. Extraiga los archivos RAR antes de abrirlos en su programa CAD.
Consulta técnica y comercial
Solicitar cotización
Indique la referencia, la cantidad y sus requisitos. Para modificar dimensiones, perforaciones, material o acabado, elija «Personalización / OEM».
Producto: XG02-056
