Manijas plegables
Asa plegable bidireccional maciza para armarios industriales
- Modelo
- XG01-065

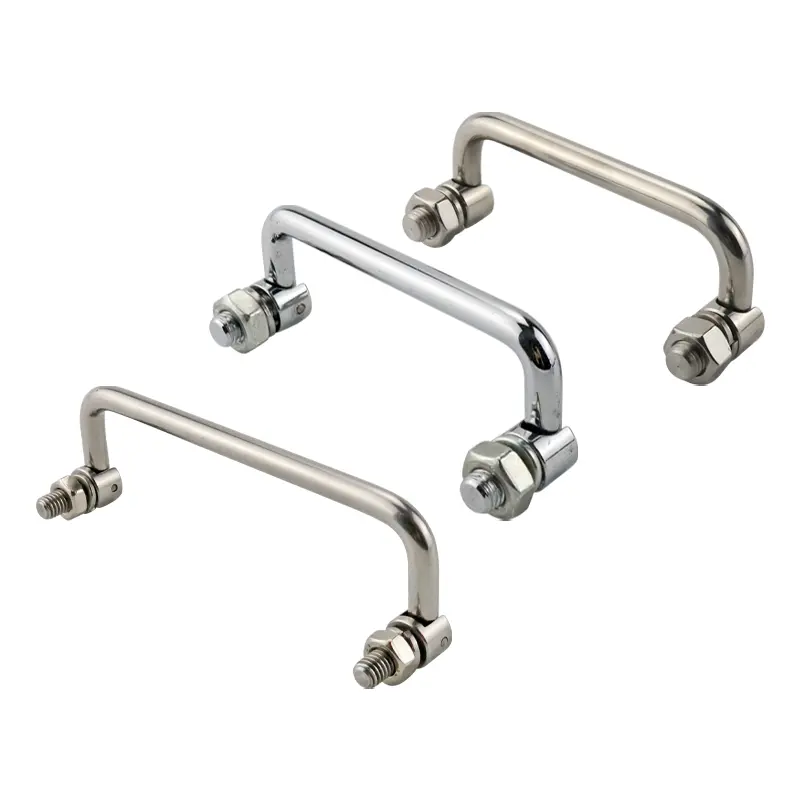

Asa abatible para armarios industriales, con fijación mediante vástagos roscados y tuercas. Disponible en acero al carbono con acabado zincado y acero inoxidable SUS304 con acabado espejo. Apertura de 90° y varias longitudes disponibles: 90, 100 y 120 mm.
- Materiales disponibles
- Acero inoxidable SUS304 / Acero al carbono
- Tipo de montaje
- Perno pasante
Modelos y variantes
| Modelo | Materiales disponibles | Acabado superficial | Selección |
|---|---|---|---|
| XG01-065-1-90 | Acero al carbono | Cromado | |
| XG01-065-1-100 | Acero al carbono | Cromado | |
| XG01-065-1-120 | Acero al carbono | Cromado | |
| XG01-065-1S-90 | Acero inoxidable 304 | Pulido vibratorio | |
| XG01-065-1S-100 | Acero inoxidable 304 | Pulido vibratorio | |
| XG01-065-1S-120 | Acero inoxidable 304 | Pulido vibratorio | |
| XG01-065-2-90 | Acero al carbono | Cromado | |
| XG01-065-2-100 | Acero al carbono | Cromado | |
| XG01-065-2-120 | Acero al carbono | Cromado | |
| XG01-065-2S-90 | Acero inoxidable 304 | Pulido vibratorio | |
| XG01-065-2S-100 | Acero inoxidable 304 | Pulido vibratorio | |
| XG01-065-2S-120 | Acero inoxidable 304 | Pulido vibratorio |
Información de compra
- Pedido mínimo
- Desde 1 unidad, según referencia.
- Disponibilidad
- A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
- Muestras
- Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
- Precio
- Según modelo, cantidad y requisitos de fabricación.
¿Necesita modificar este modelo?
Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.
Datos técnicos y planos
Especificaciones
- Materiales disponibles
- Acero inoxidable SUS304 / Acero al carbono
- Tipo de montaje
- Perno pasante
Confirme las cotas y prestaciones de la referencia elegida en su plano.

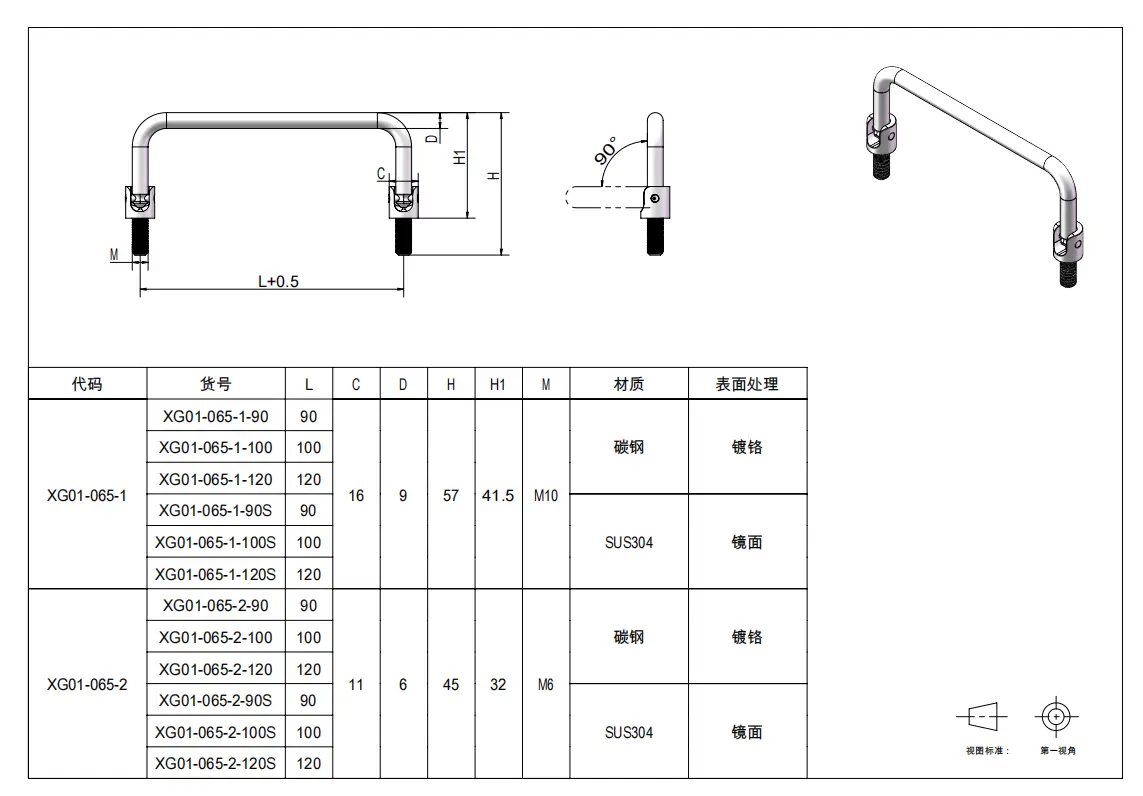

Planos dimensionales
1 de 1
Planos de la serie; confirme las cotas y la referencia antes del montaje.
Archivos CAD
Archivos de la serie: compruebe la referencia y la versión antes de utilizarlos. Extraiga los archivos RAR antes de abrirlos en su programa CAD.
Consulta técnica y comercial
Solicitar cotización
Indique la referencia, la cantidad y sus requisitos. Para modificar dimensiones, perforaciones, material o acabado, elija «Personalización / OEM».
Producto: XG01-065
