Bisagras de alta resistencia

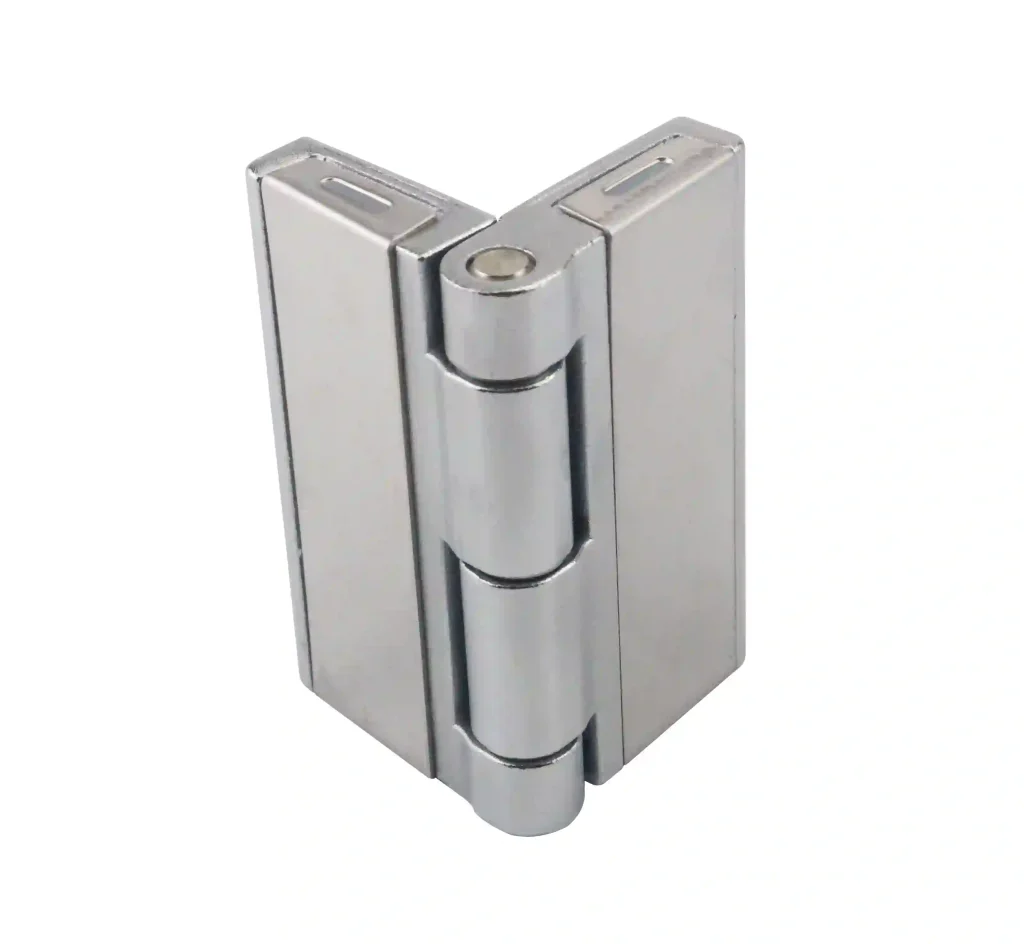

Bisagra de alta capacidad de carga para tapas
- Modelo
- XG02-005
Bisagra para tapas diseñada para cajas de equipos pesados y armarios eléctricos. Ofrece alta resistencia a los impactos y es fácil de instalar. Ideal para cajas de equipos industriales, armarios eléctricos y otras aplicaciones industriales.
- Materiales disponibles
- Aleación de zinc / Acero inoxidable SUS304
- Longitud total
- 104 mm
- Anchura total
- 100 mm
- Ángulo de apertura
- 120 °
Modelos y variantes
| Modelo | Materiales disponibles | Acabado superficial | Selección |
|---|---|---|---|
| XG02‑005‑1 | ZDC | Chrome‑plated | |
| XG02‑005‑1S | SUS304 | Polished | |
| XG02‑005‑2 | ZDC | Chrome‑plated | |
| XG02‑005‑2S | SUS304 | Polished | |
| XG02‑005‑3 | ZDC | Chrome‑plated | |
| XG02‑005‑3S | SUS304 | Polished | |
| XG02‑005‑4 | ZDC | Chrome‑plated | |
| XG02‑005‑4S | SUS304 | Polished | |
| XG02‑005‑4‑1 | SUS304 | Polished | |
| XG02‑005‑4‑2 | SUS304 | Polished | |
| XG02‑005‑4‑3 | SUS304 | Polished |
Información de compra
- Pedido mínimo
- Desde 1 unidad, según referencia.
- Disponibilidad
- A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
- Muestras
- Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
- Precio
- Según modelo, cantidad y requisitos de fabricación.
¿Necesita modificar este modelo?
Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.
Datos técnicos y planos
Especificaciones
- Materiales disponibles
- Aleación de zinc / Acero inoxidable SUS304
- Longitud total
- 104 mm
- Anchura total
- 100 mm
- Ángulo de apertura
- 120 °
- Tipo de montaje
- Montaje frontal
- Carga recomendada
- 50KG
Confirme las cotas y prestaciones de la referencia elegida en su plano.

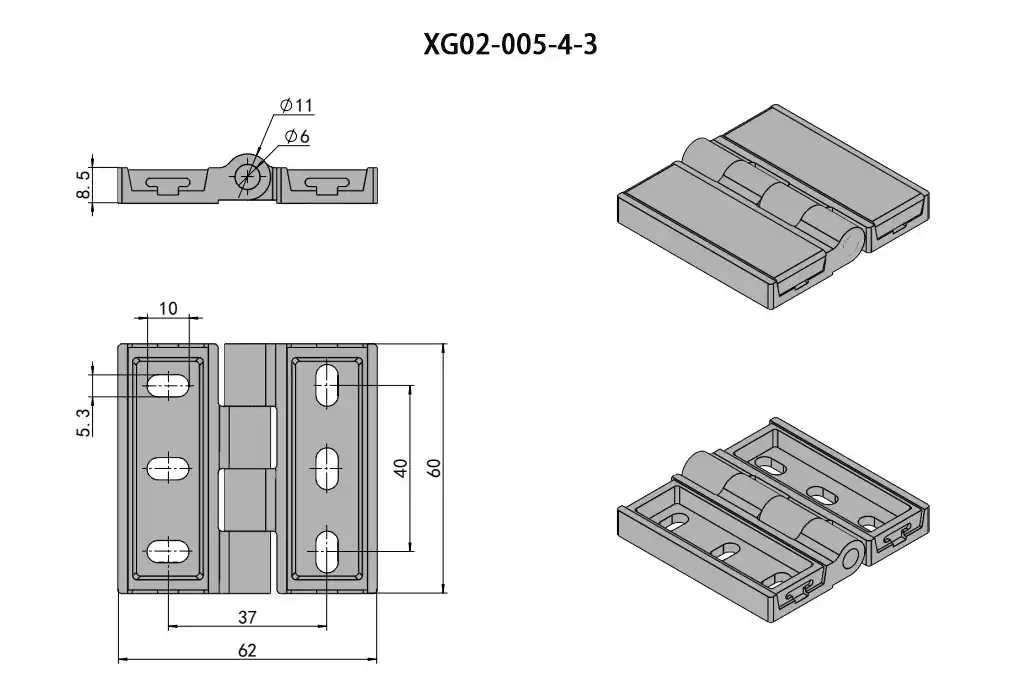

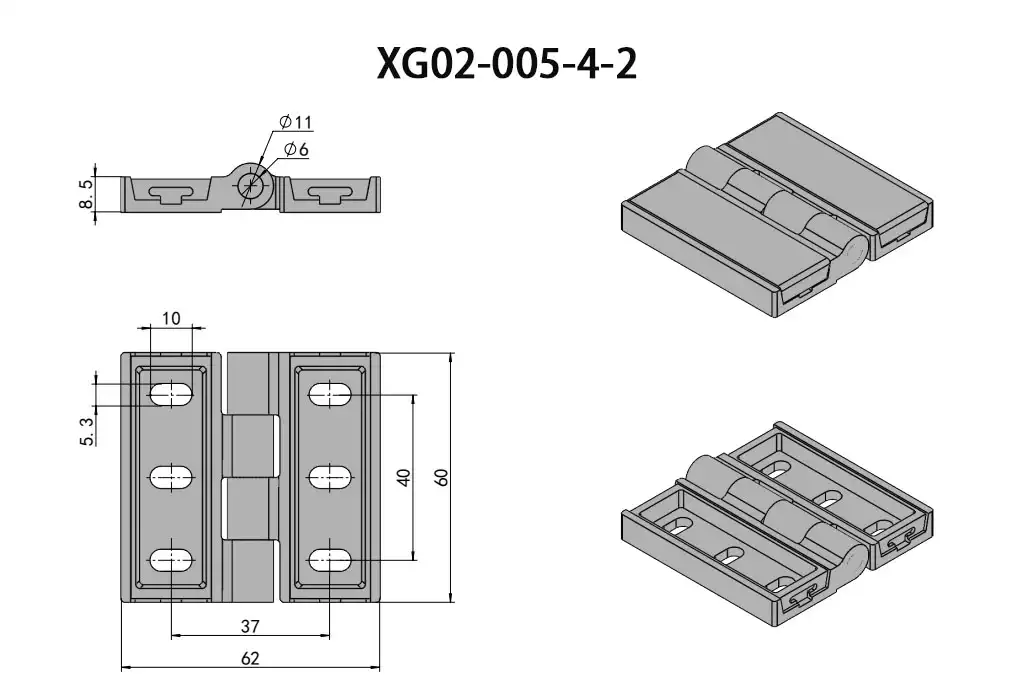

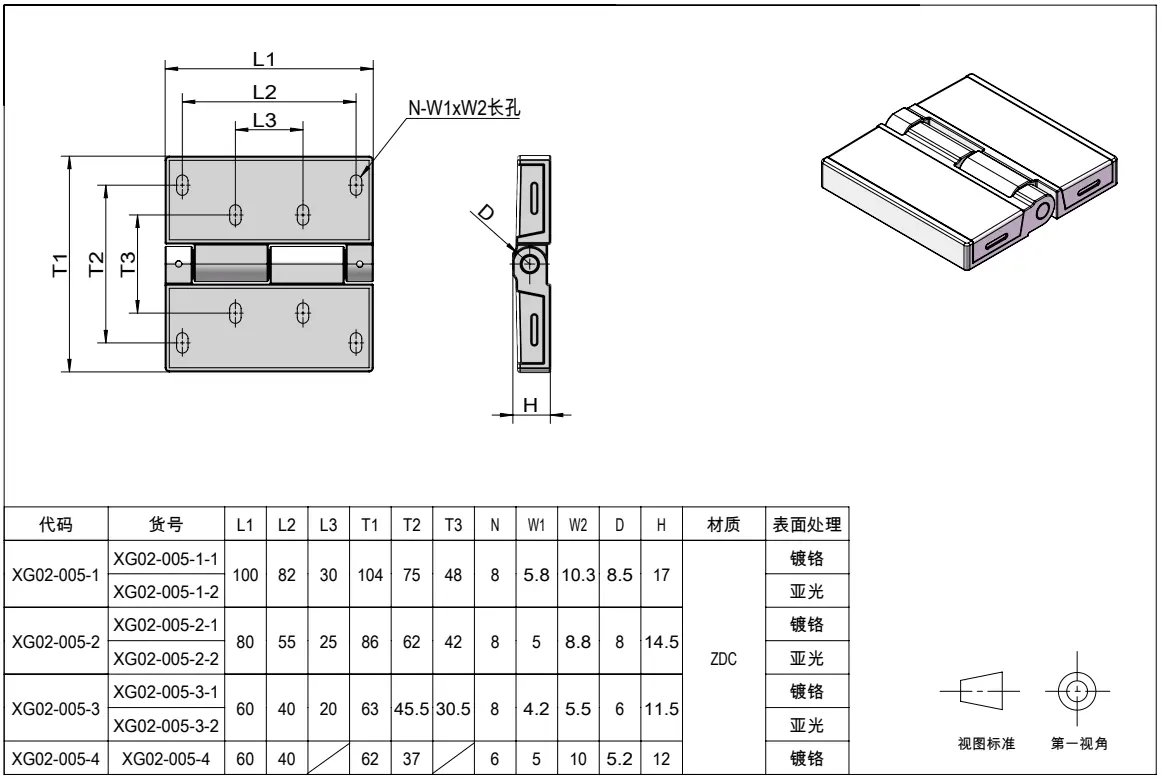

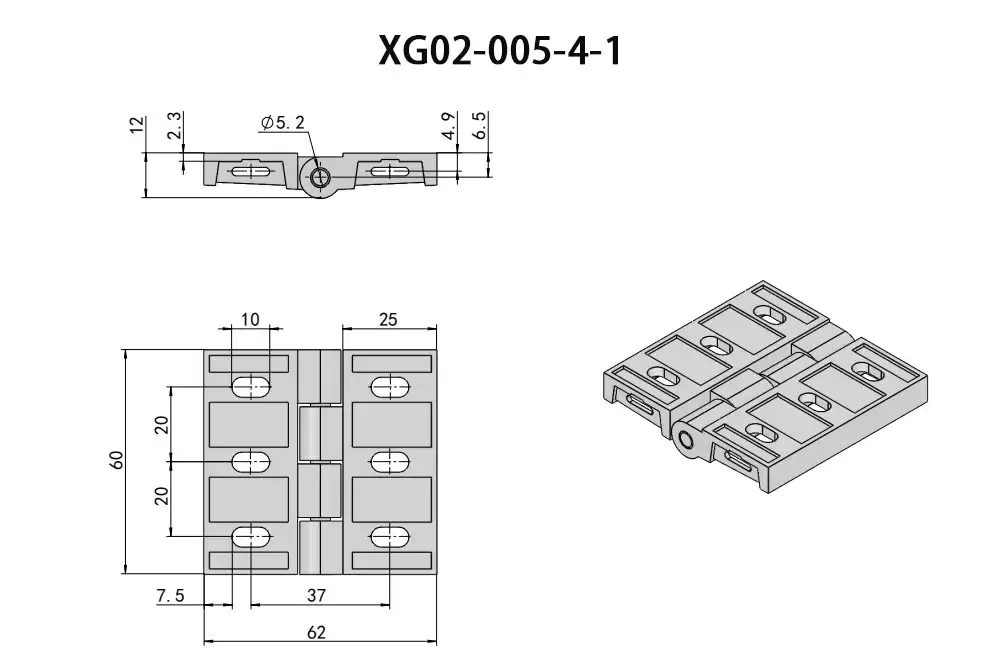

Planos dimensionales
1 de 4
ScreenShot_2026-09-03_111217_006Descargar plano seleccionado
Ver y descargar todos los planos (4)
Planos de la serie; confirme las cotas y la referencia antes del montaje.
Archivos CAD
Archivos de la serie: compruebe la referencia y la versión antes de utilizarlos. Extraiga los archivos RAR antes de abrirlos en su programa CAD.
Consulta técnica y comercial
Solicitar cotización
Indique la referencia, la cantidad y sus requisitos. Para modificar dimensiones, perforaciones, material o acabado, elija «Personalización / OEM».
Producto: XG02-005
