Bisagras de fricción y torque
Eje amortiguado en L de acero al carbono compacto
- Modelo
- XG11-038

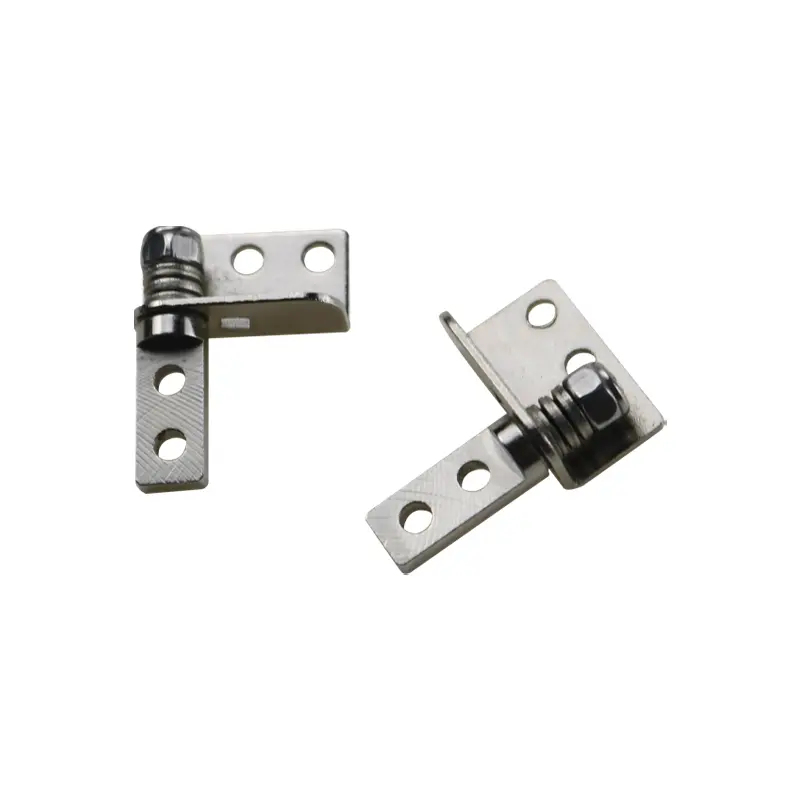

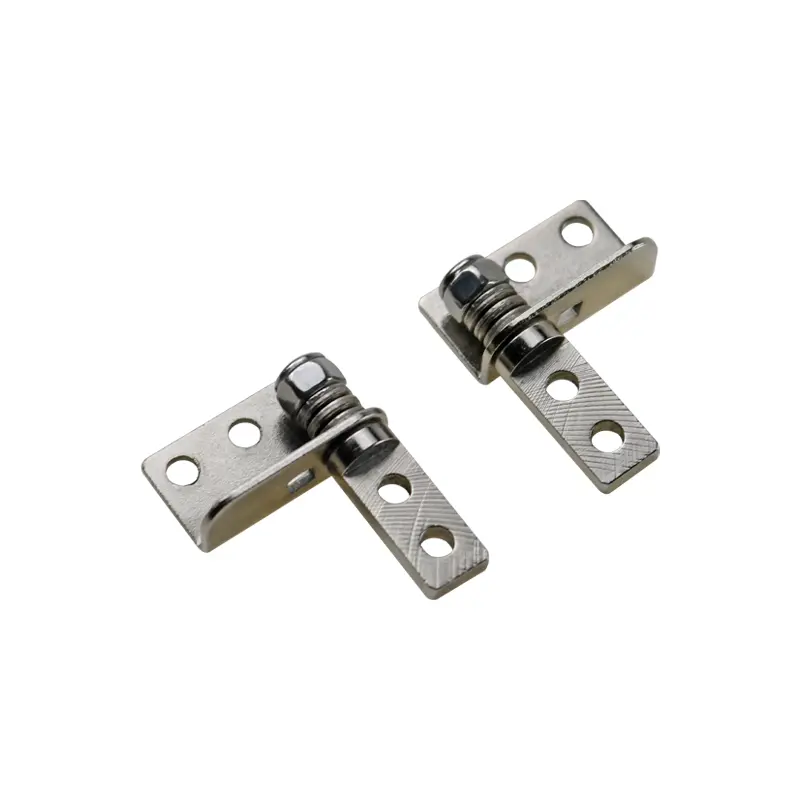

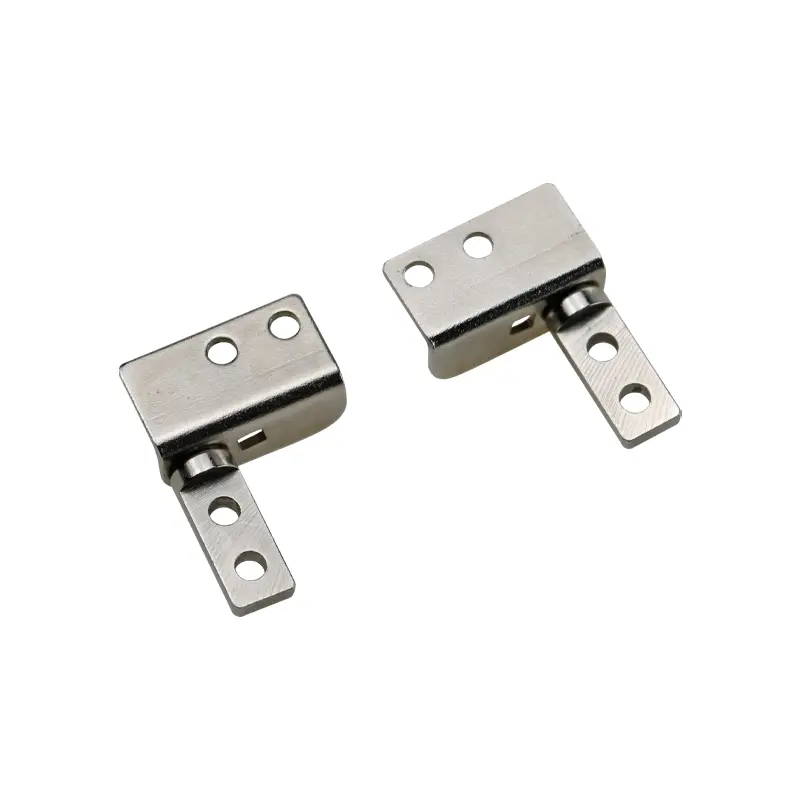

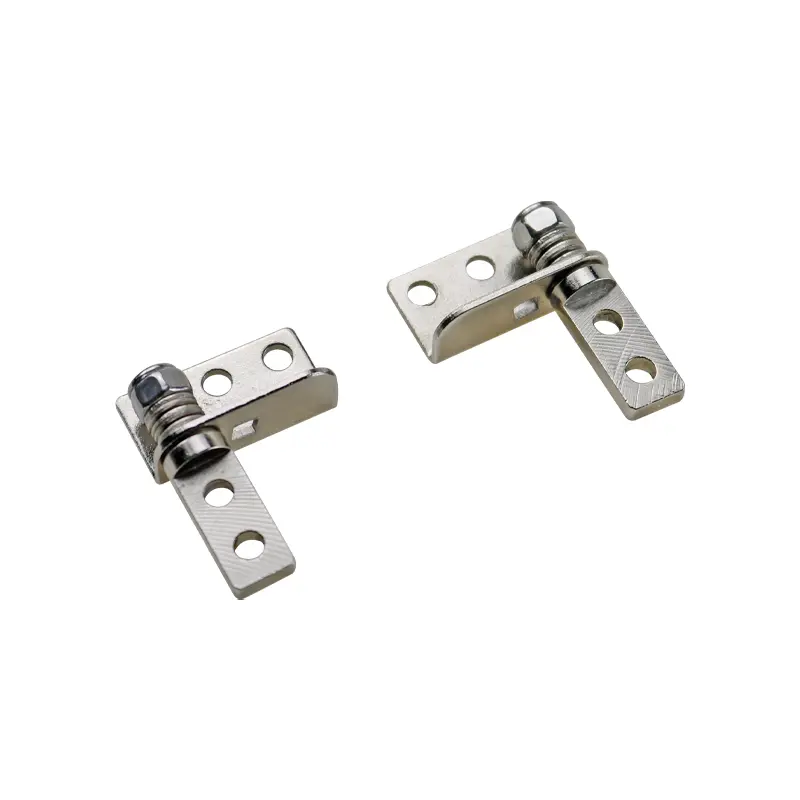

Bisagra de torsión de acero al carbono niquelado. Dimensiones de 32×23.5 mm con pares de 0,5 a 1,5 N·m. Disponible en versión izquierda y derecha. Diseño en L ideal para gimbals de drones, robótica industrial e instrumentación óptica.
- Material
- Acero al carbono
- Longitud total
- 32 mm
- Anchura total
- 23,5 mm
- Tipo de montaje
- Montaje con tornillos
Información de compra
- Pedido mínimo
- Desde 1 unidad, según referencia.
- Disponibilidad
- A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
- Muestras
- Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
- Precio
- Según modelo, cantidad y requisitos de fabricación.
¿Necesita modificar este modelo?
Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.
Datos técnicos y planos
Especificaciones
- Material
- Acero al carbono
- Longitud total
- 32 mm
- Anchura total
- 23,5 mm
- Tipo de montaje
- Montaje con tornillos
- Ajustabilidad
- Ajuste de fábrica

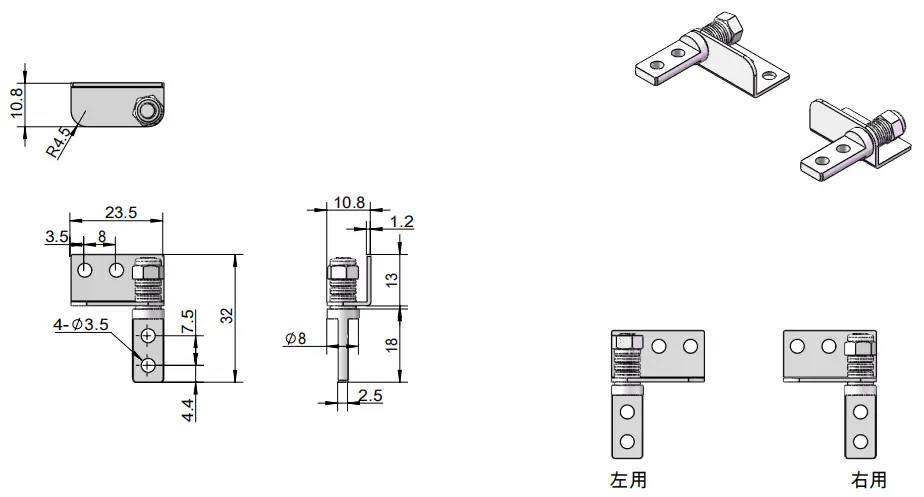

Planos dimensionales
1 de 1
Planos de la serie; confirme las cotas y la referencia antes del montaje.
Información de la referencia
| Modelo | Codificación | Especificación | Material | Tratamiento de superficies |
| XG11-038 | XG11-038-5L | 0.5N·m | Acero al carbono | Niquelado |
| XG11-038-5R | ||||
| XG11-038-10L | 1.0N·m | |||
| XG11-038-10R | ||||
| XG11-038-15L | 1.5N·m | |||
| XG11-038-15R |
Archivos CAD
Archivos de la serie: compruebe la referencia y la versión antes de utilizarlos. Extraiga los archivos RAR antes de abrirlos en su programa CAD.
Consulta técnica y comercial
Solicitar cotización
Indique la referencia, la cantidad y sus requisitos. Para modificar dimensiones, perforaciones, material o acabado, elija «Personalización / OEM».
Producto: XG11-038
