Bisagras de fricción y torque
Dispositivo de torsión de disco niquelado ajustable 0-6 N·m
- Modelo
- XG11-052/XG11-053

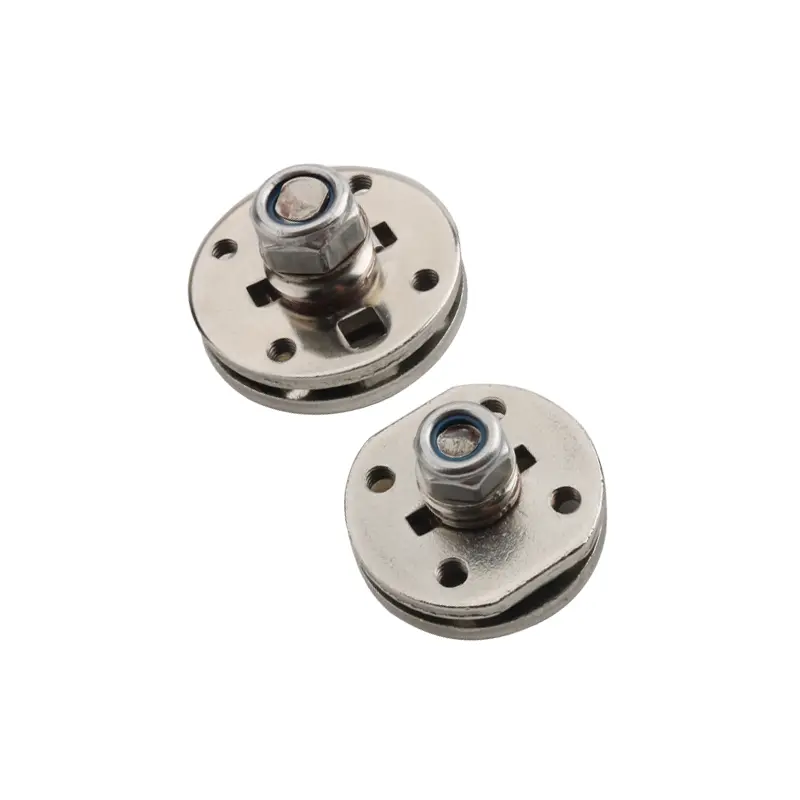

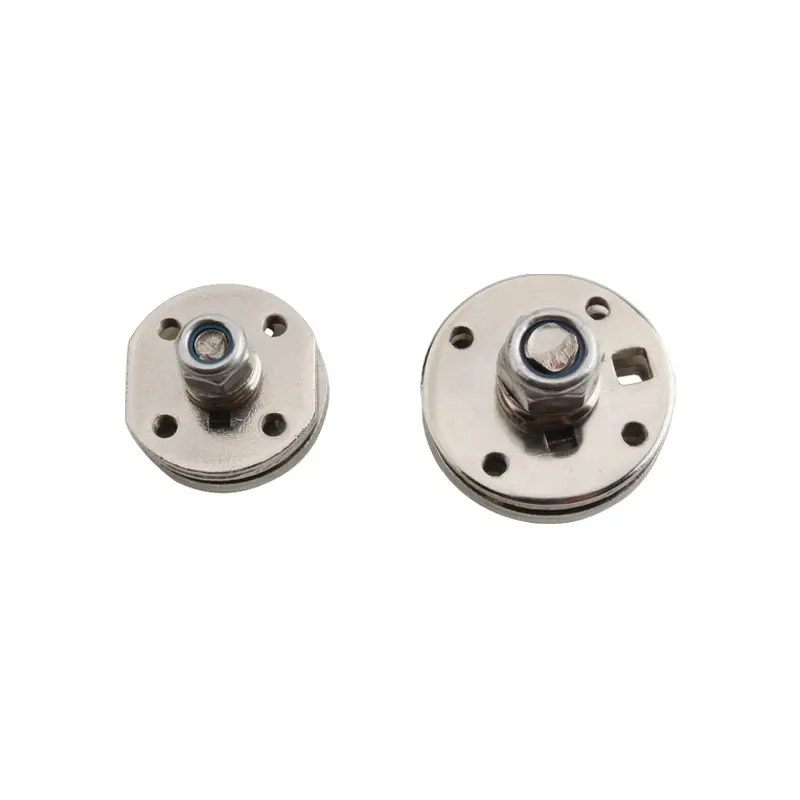

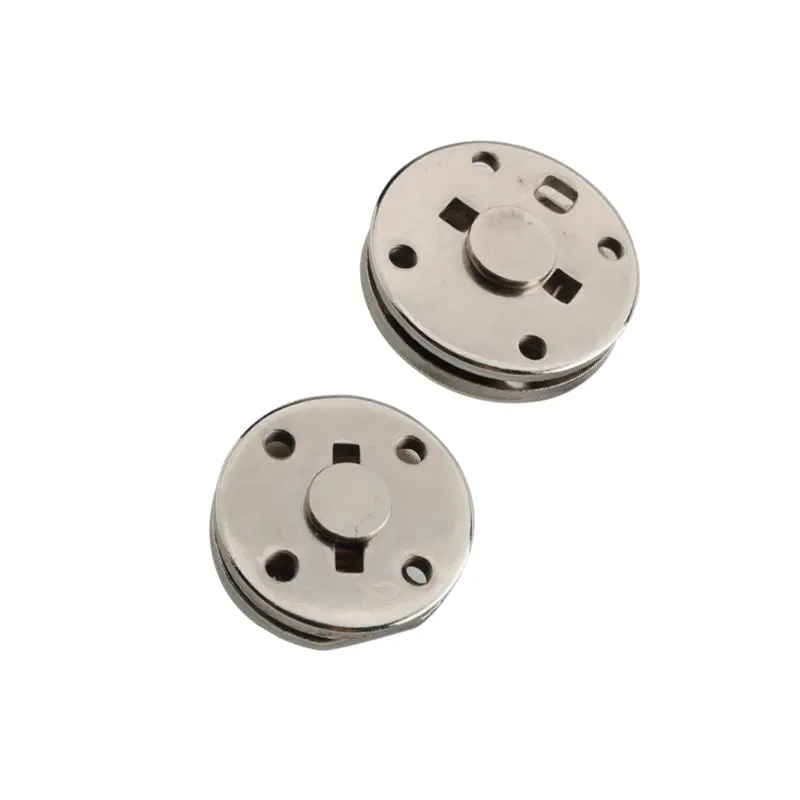

Bisagra de torsión de acero al carbono niquelado en formato de disco circular. Cuenta con muescas cuadradas de posicionamiento en la parte posterior. Ofrece un rango de par ajustable de 0,0 a 6,0 N·m. Ideal para sistemas mecánicos, paneles abatibles y automatización.
- Material
- Acero al carbono
- Ángulo de apertura
- 360 °
- Tipo de montaje
- Montaje empotrado
- Ajustabilidad
- Ajuste de fábrica
Modelos y variantes
Información de compra
- Pedido mínimo
- Desde 1 unidad, según referencia.
- Disponibilidad
- A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
- Muestras
- Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
- Precio
- Según modelo, cantidad y requisitos de fabricación.
¿Necesita modificar este modelo?
Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.
Datos técnicos y planos
Especificaciones
- Material
- Acero al carbono
- Ángulo de apertura
- 360 °
- Tipo de montaje
- Montaje empotrado
- Ajustabilidad
- Ajuste de fábrica
Confirme las cotas y prestaciones de la referencia elegida en su plano.

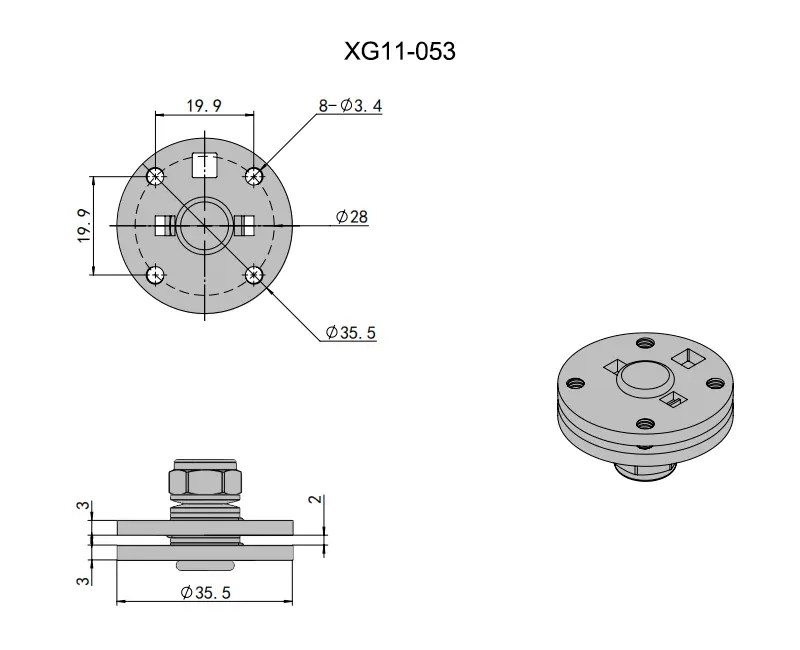

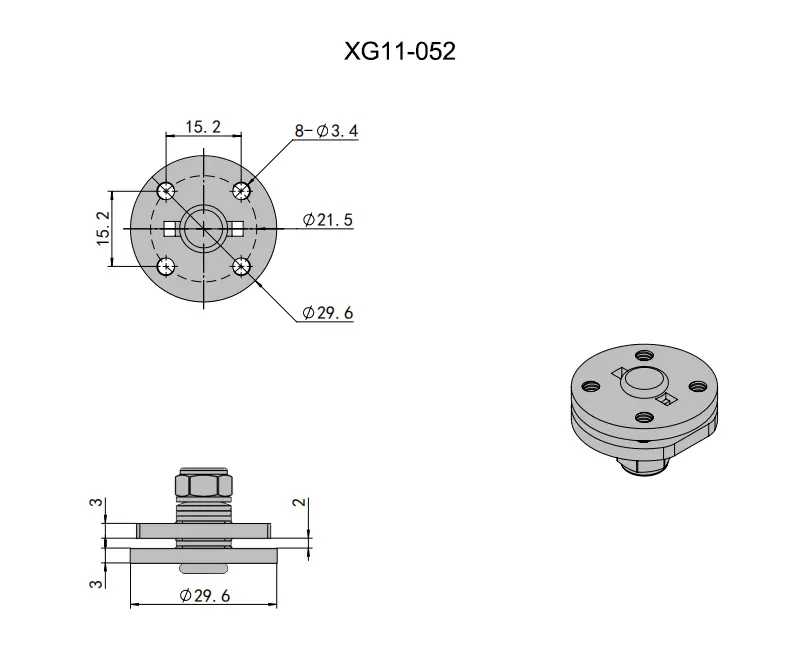

Planos dimensionales
1 de 2
Ver y descargar todos los planos (2)
Planos de la serie; confirme las cotas y la referencia antes del montaje.
Información de la referencia
| Modelo | Codificación | Especificación | Material | Tratamiento de superficies |
| XG11-052 | XG11-052-0 | 0.0N·m | Acero al carbono | Niquelado |
| XG11-052-10 | 1.0N·m | |||
| XG11-052-15 | 1.5N·m | |||
| XG11-052-20 | 2.0N·m | |||
| XG11-052-30 | 3.0N·m | |||
| XG11-052-40 | 4.0N·m | |||
| XG11-052-50 | 5.0N·m | |||
| XG11-052-60 | 6.0N·m | |||
| XG11-053 | XG11-053-0 | 0.0N·m | Acero al carbono | Niquelado |
| XG11-053-10 | 1.0N·m | |||
| XG11-053-20 | 2.0N·m | |||
| XG11-053-30 | 3.0N·m | |||
| XG11-053-40 | 4.0N·m | |||
| XG11-053-50 | 5.0N·m | |||
| XG11-053-60 | 6.0N·m |
Archivos CAD
Archivos de la serie: compruebe la referencia y la versión antes de utilizarlos. Extraiga los archivos RAR antes de abrirlos en su programa CAD.
