Bisagras de fricción y torque
Bisagra de torque de zinc roscada para instrumentos
- Modelo
- XG11-035

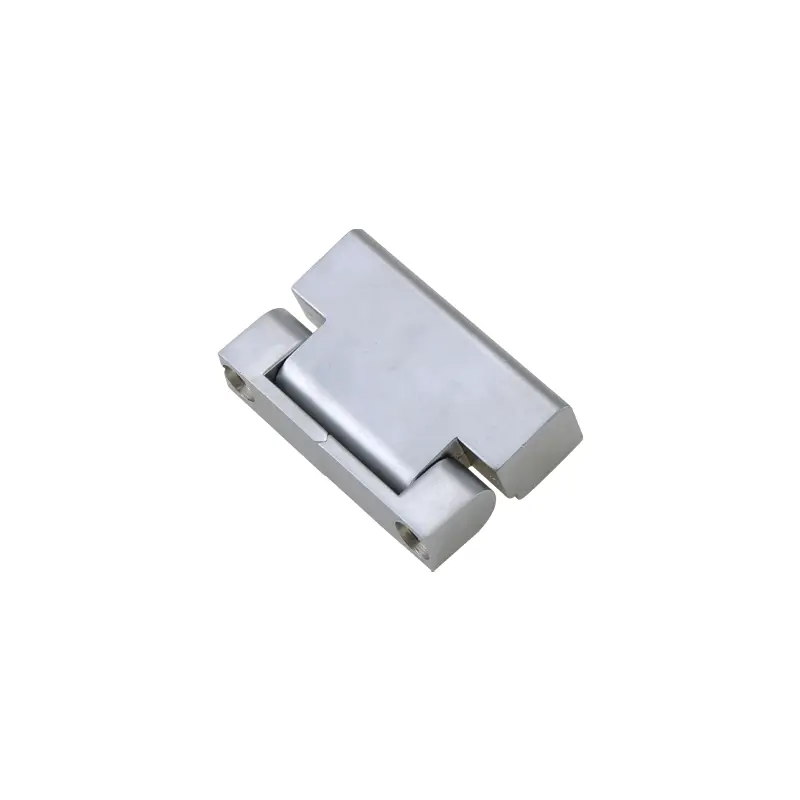

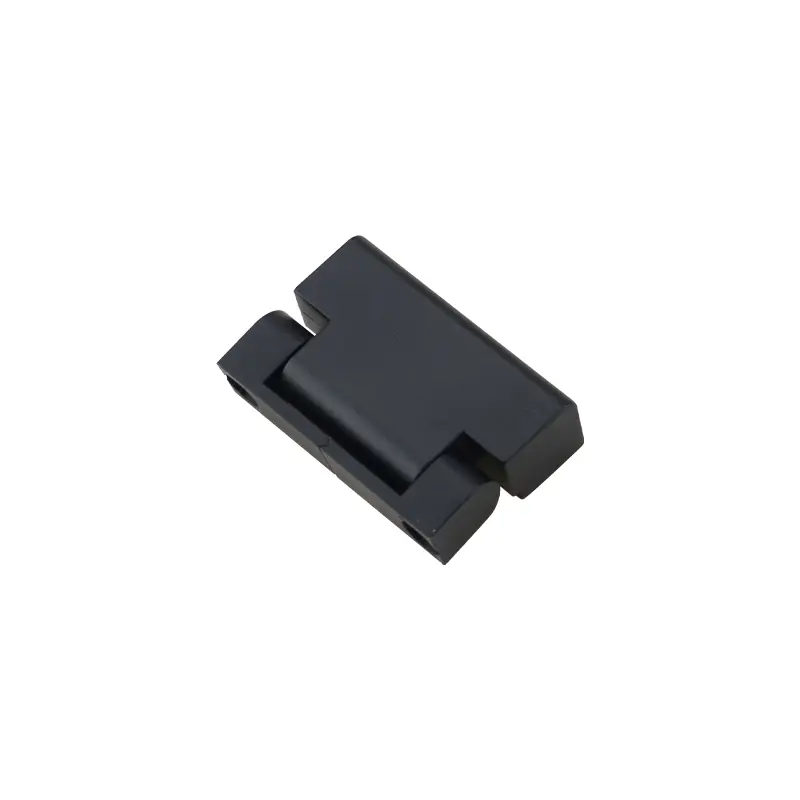

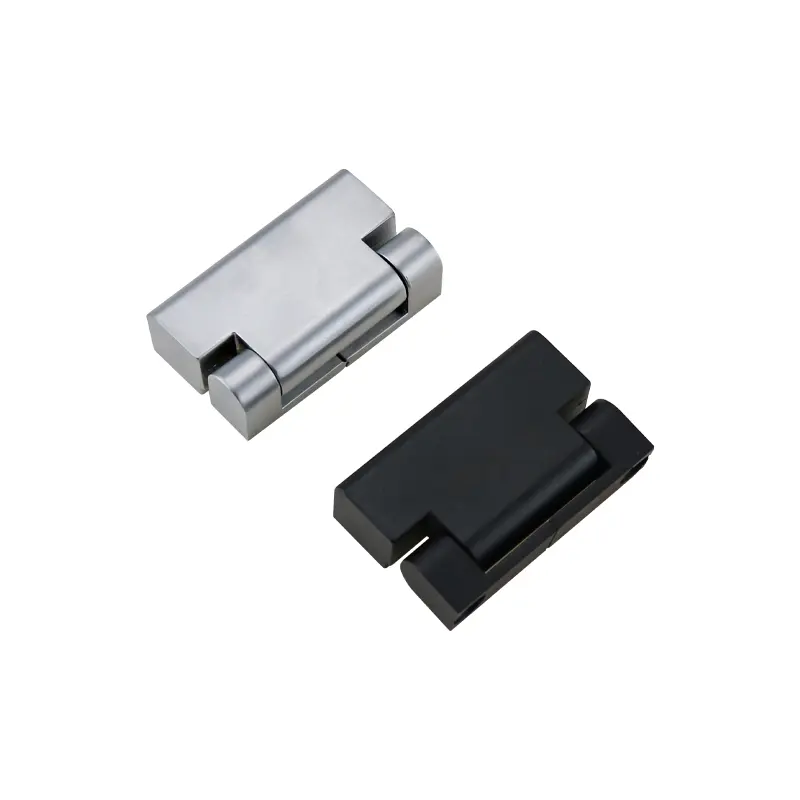

Bisagra de torsión de aleación de zinc en acabado negro o mate. Ofrece múltiples opciones de par para un posicionamiento angular estable. Cuenta con roscas internas M4/M5 para montaje oculto. ideal para cajas, armarios, paneles y maquinaria industrial.
- Material
- Aleación de zinc
- Ángulo de apertura
- 180 °
- Tipo de montaje
- Montaje con tornillos
- Ajustabilidad
- Ajuste de fábrica

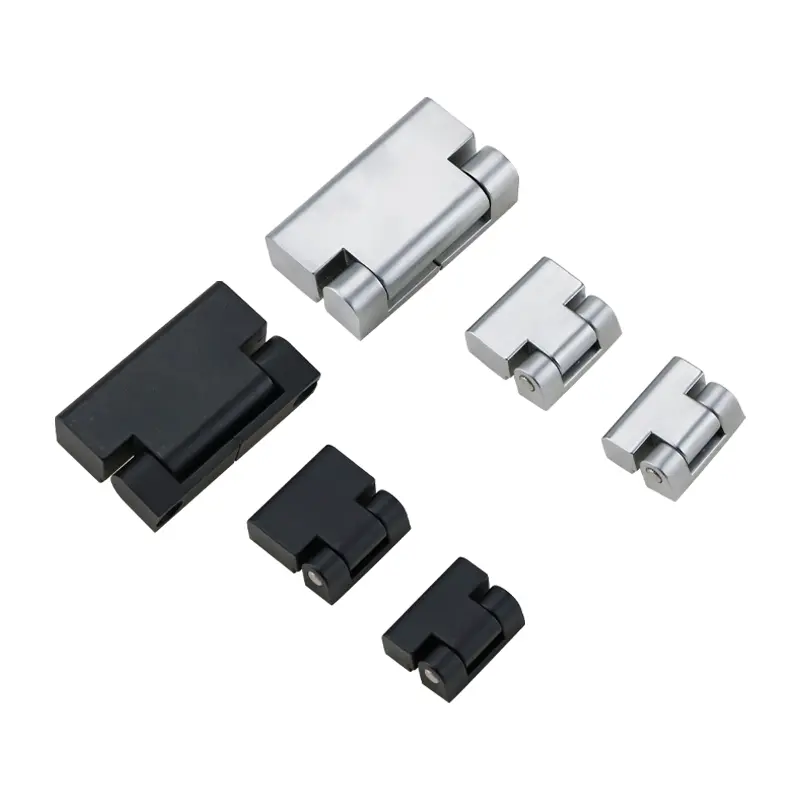

Modelos y variantes
Información de compra
- Pedido mínimo
- Desde 1 unidad, según referencia.
- Disponibilidad
- A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
- Muestras
- Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
- Precio
- Según modelo, cantidad y requisitos de fabricación.
¿Necesita modificar este modelo?
Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.
Datos técnicos y planos
Especificaciones
- Material
- Aleación de zinc
- Ángulo de apertura
- 180 °
- Tipo de montaje
- Montaje con tornillos
- Ajustabilidad
- Ajuste de fábrica
Confirme las cotas y prestaciones de la referencia elegida en su plano.

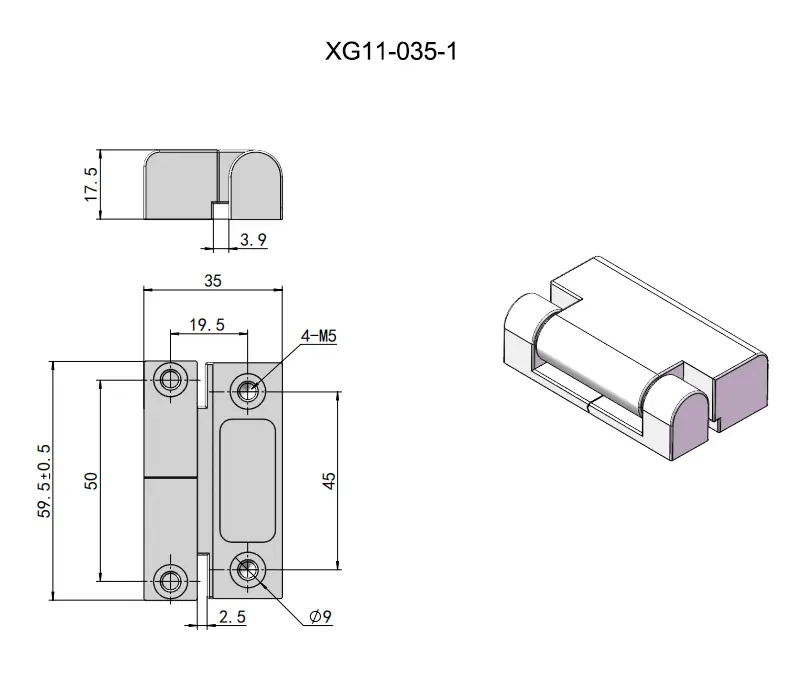

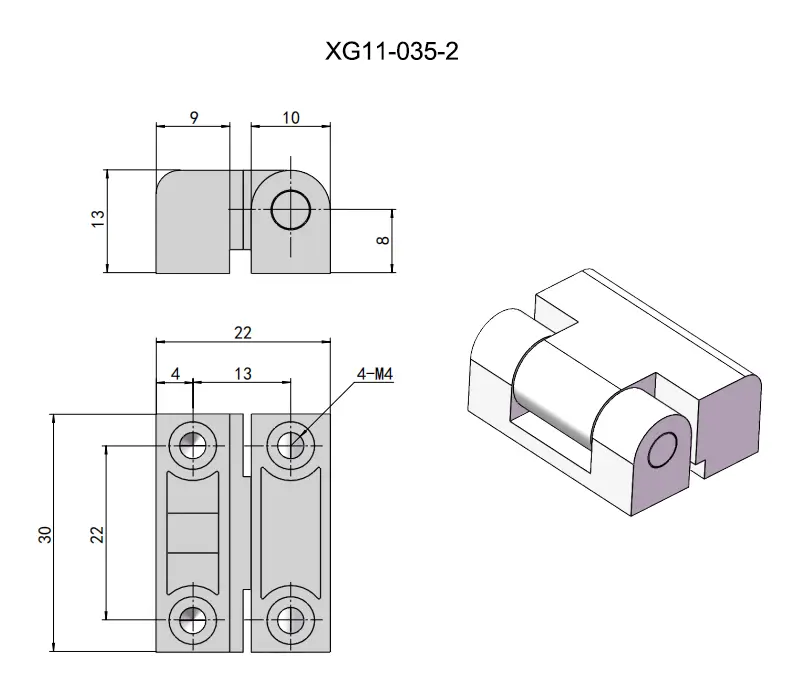

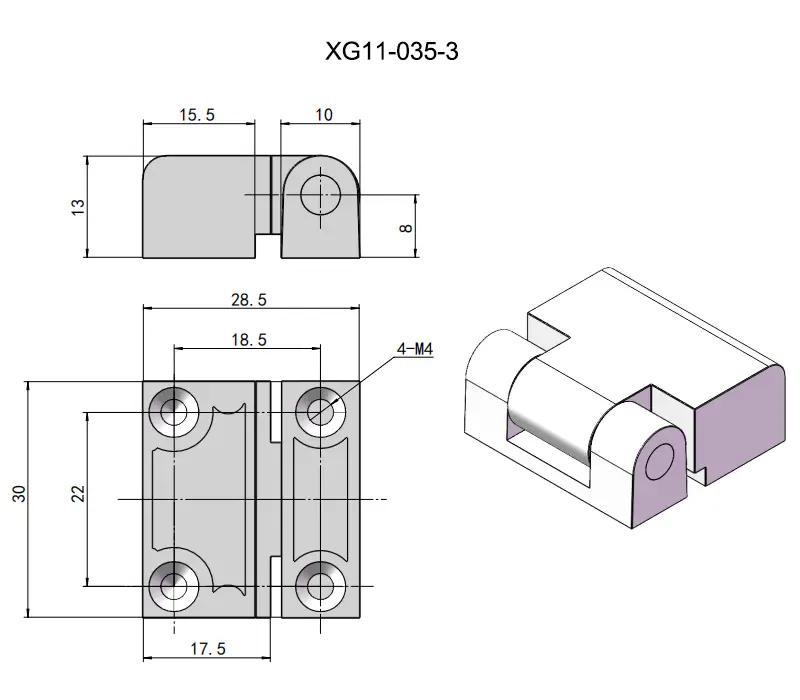

Planos dimensionales
1 de 3
Ver y descargar todos los planos (3)
Planos de la serie; confirme las cotas y la referencia antes del montaje.
Información de la referencia
| Modelo | Codificación | Especificación | Material | Tratamiento de superficies |
| XG11-035-1 | XG11-035-1-1-20 | 2.0N·m | Aleación de zinc | Negro |
| XG11-035-1-2-20 | Acabado mate | |||
| XG11-035-1-2-25 | 2.5N·m | |||
| XG11-035-1-2-35 | 3.5N·m | |||
| XG11-035-1-2-45 | 4.5N·m | |||
| XG11-035-2 | XG11-035-2-2-1 | 0.1N·m | Aleación de zinc | Acabado mate |
| XG11-035-2-2-15 | 1.5N·m | |||
| XG11-035-2-2-30 | 3.0N·m | |||
| XG11-035-3 | XG11-035-3-1-3 | 0.3N·m | Aleación de zinc | Negro |
| XG11-035-3-2-3 | Acabado mate | |||
| XG11-035-3-2-5 | 0.5N·m | Acabado mate | ||
| XG11-035-3-2-10 | 1.0N·m | |||
| XG11-035-3-2-20 | 2.0N·m | |||
| XG11-035-3-1-22 | 2.2N·m | Negro | ||
| XG11-035-3-1-24 | 2.4N·m | |||
| XG11-035-3-1-28 | 2.8N·m |
Archivos CAD
Archivos de la serie: compruebe la referencia y la versión antes de utilizarlos. Extraiga los archivos RAR antes de abrirlos en su programa CAD.
