Bisagras de fricción y torque
Bisagra de torsión 304 inox. para tragaluz y ventilación
- Modelo
- XG11-033

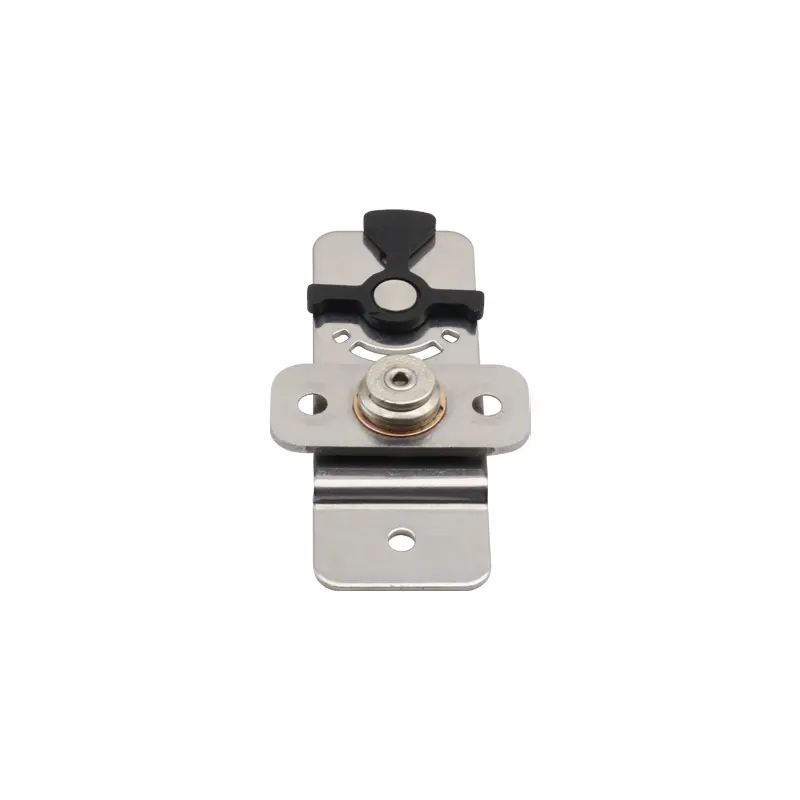

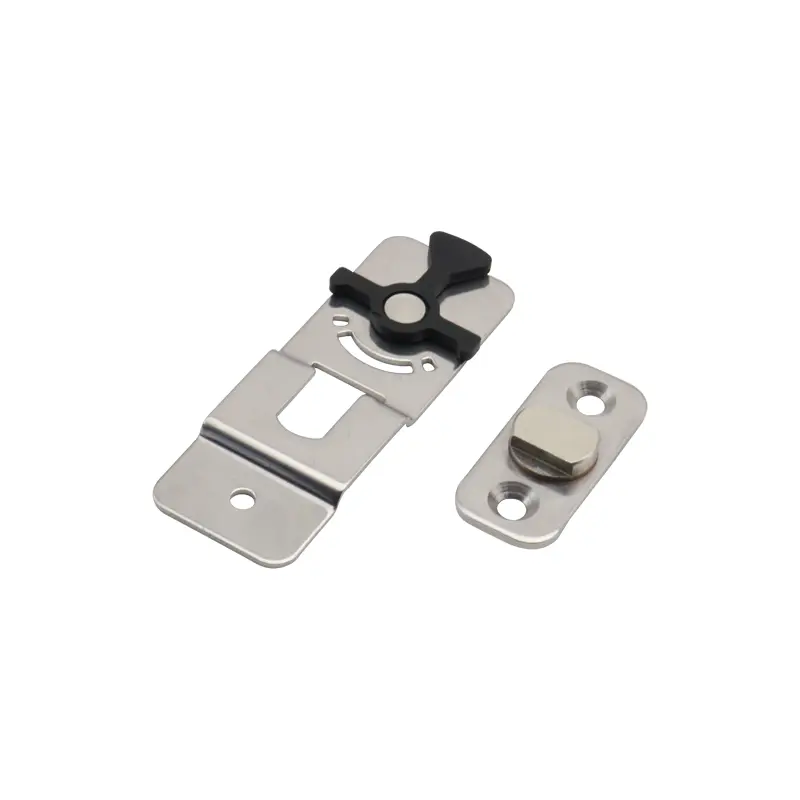

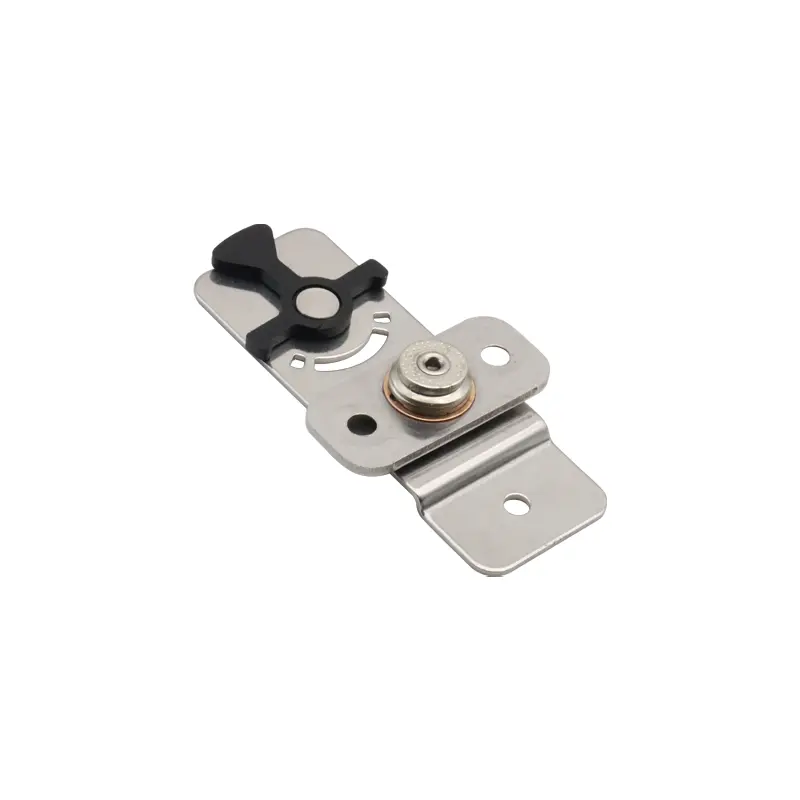

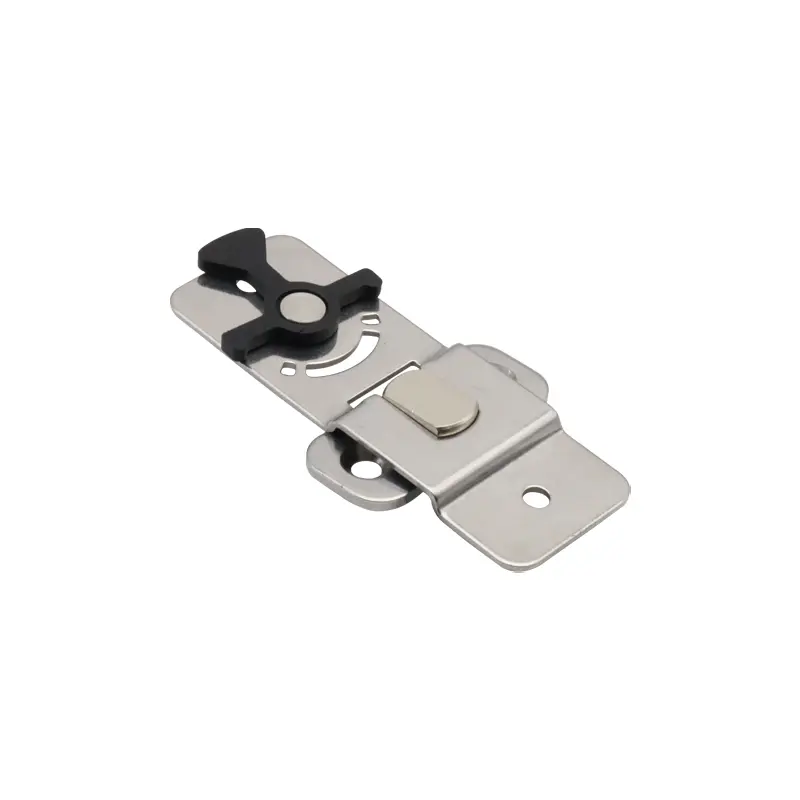

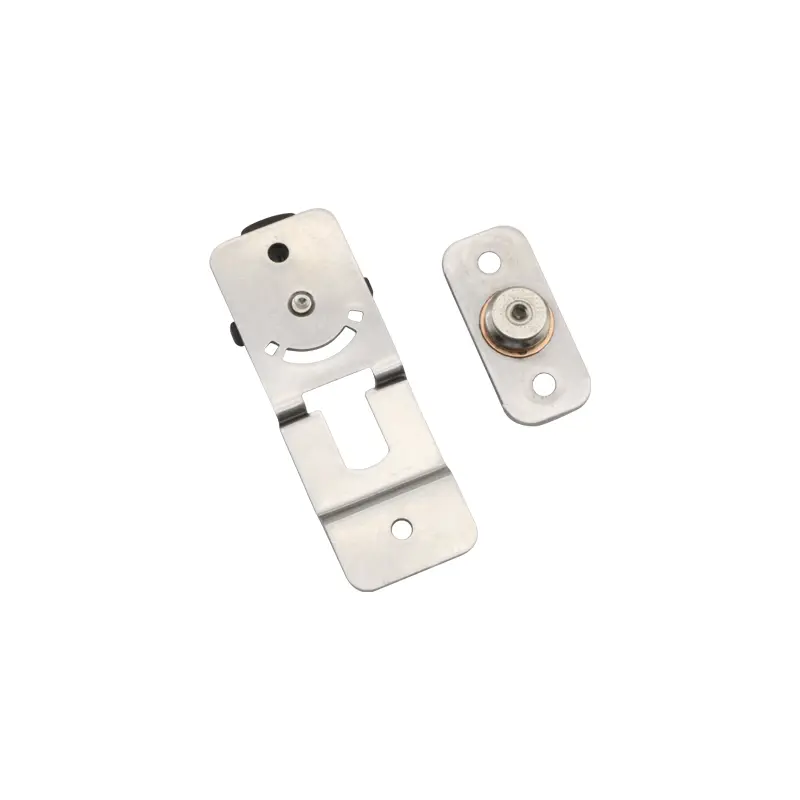

Bisagra amortiguada fabricada en acero inoxidable 304 con acabado pulido, tamaño 85x45mm. Torque disponible 1.5,2.0 y3.0N.m. Diseñada para ventanas de ventilación, permite mantener la hoja fija en cualquier posición de apertura en sistemas de ventilación arquitectónica.
- Material
- Acero inoxidable SUS304
- Longitud total
- 84 mm
- Anchura total
- 45 mm
- Ángulo de apertura
- 360 °
Información de compra
- Pedido mínimo
- Desde 1 unidad, según referencia.
- Disponibilidad
- A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
- Muestras
- Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
- Precio
- Según modelo, cantidad y requisitos de fabricación.
¿Necesita modificar este modelo?
Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.
Datos técnicos y planos
Especificaciones
- Material
- Acero inoxidable SUS304
- Longitud total
- 84 mm
- Anchura total
- 45 mm
- Ángulo de apertura
- 360 °
- Tipo de montaje
- Montaje con tornillos
- Ajustabilidad
- Ajuste de fábrica

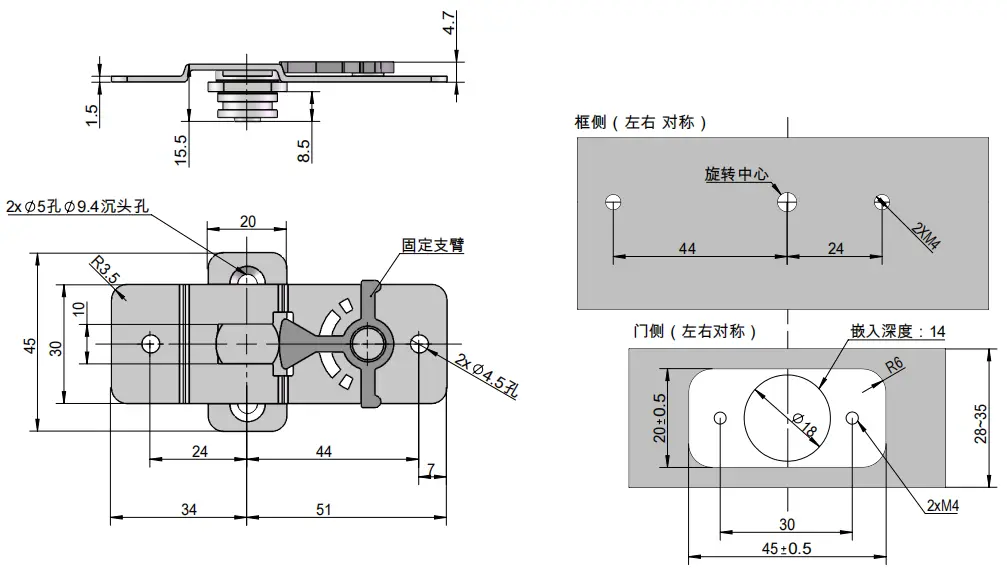

Planos dimensionales
1 de 1
Planos de la serie; confirme las cotas y la referencia antes del montaje.
Información de la referencia
| Modelo | Codificación | Especificación | Material | Tratamiento de superficies |
| XG11-033 | XG11-033-15 | 1.5N·m | Acero inoxidable 304 | Pulido vibratorio |
| XG11-033-20 | 2.0N·m | |||
| XG11-033-30 | 3.0N·m |
Archivos CAD
Archivos de la serie: compruebe la referencia y la versión antes de utilizarlos. Extraiga los archivos RAR antes de abrirlos en su programa CAD.
Consulta técnica y comercial
Solicitar cotización
Indique la referencia, la cantidad y sus requisitos. Para modificar dimensiones, perforaciones, material o acabado, elija «Personalización / OEM».
Producto: XG11-033
