Bisagras de fricción y torque

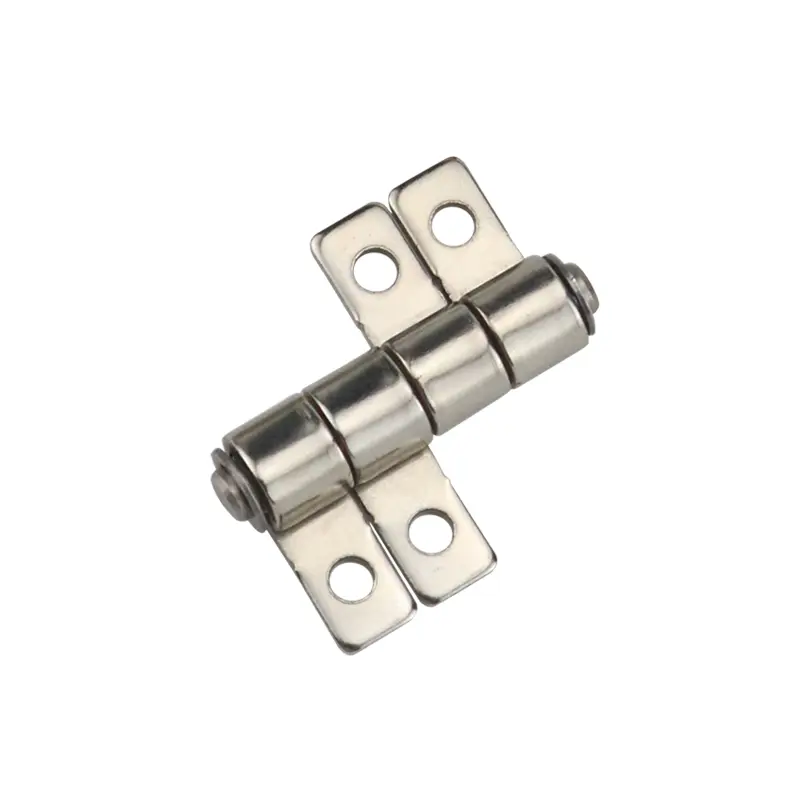

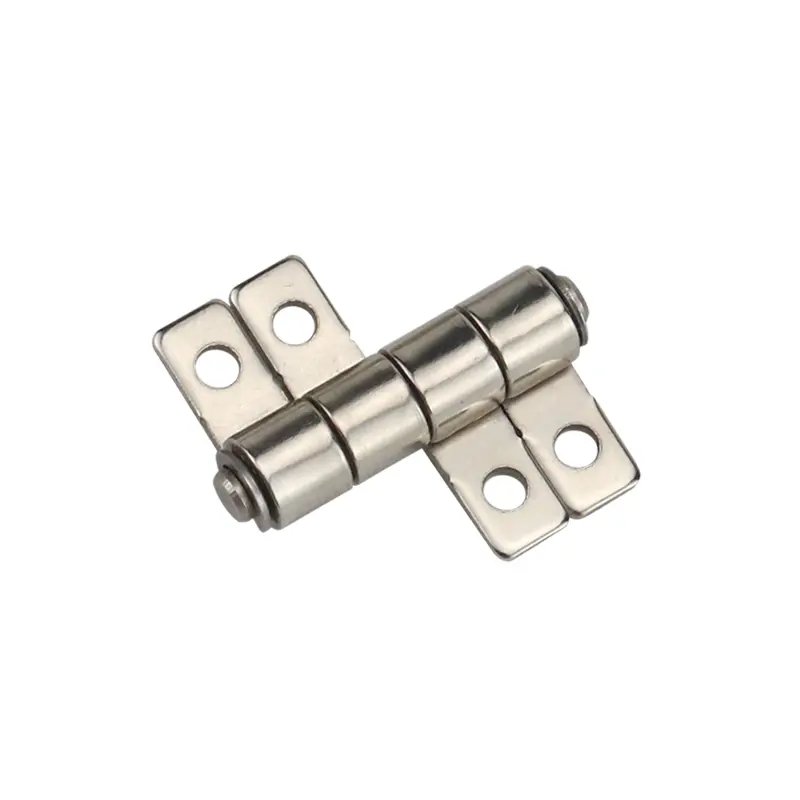

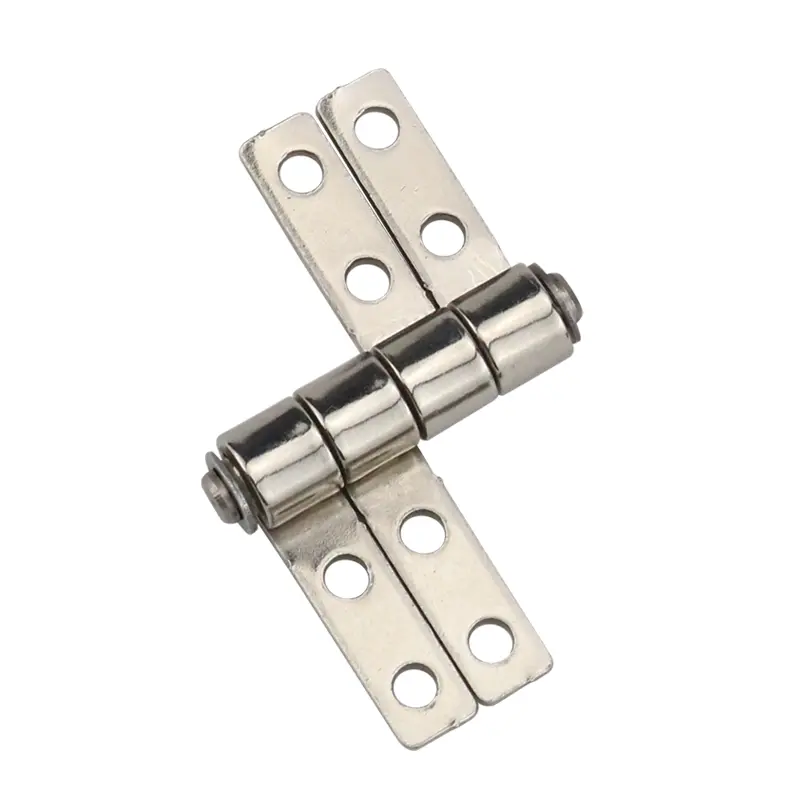

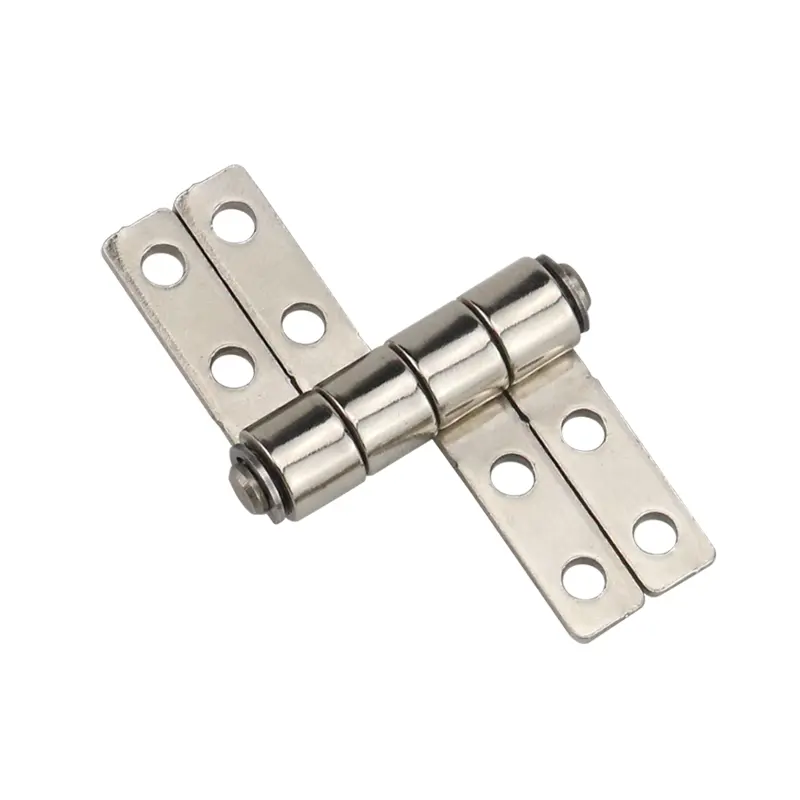

Bisagra de torque simétrica con posicionamiento libre
- Modelo
- XG11-050-3/XG11-050-4

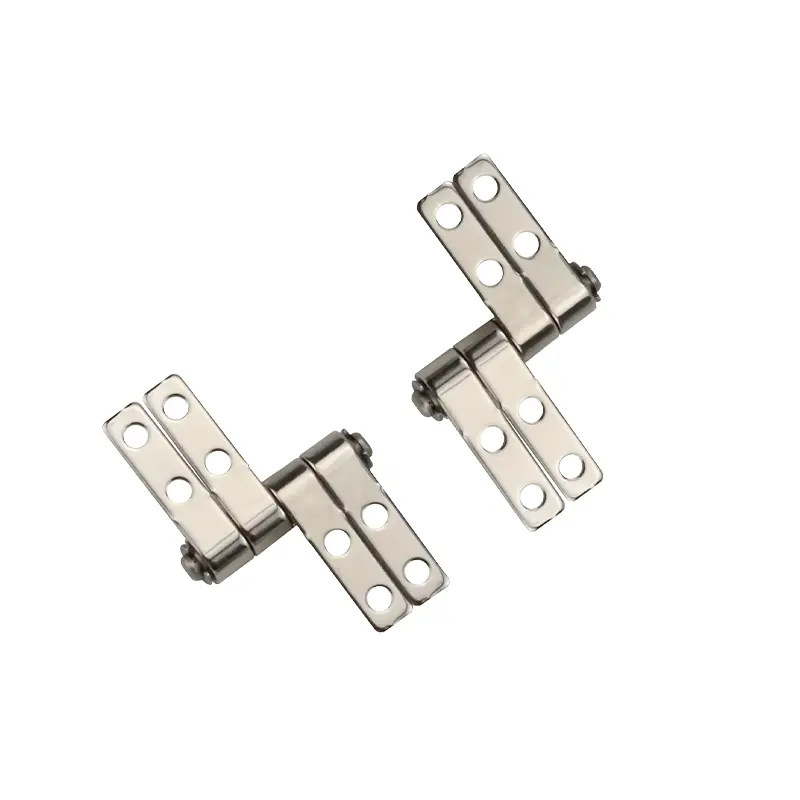

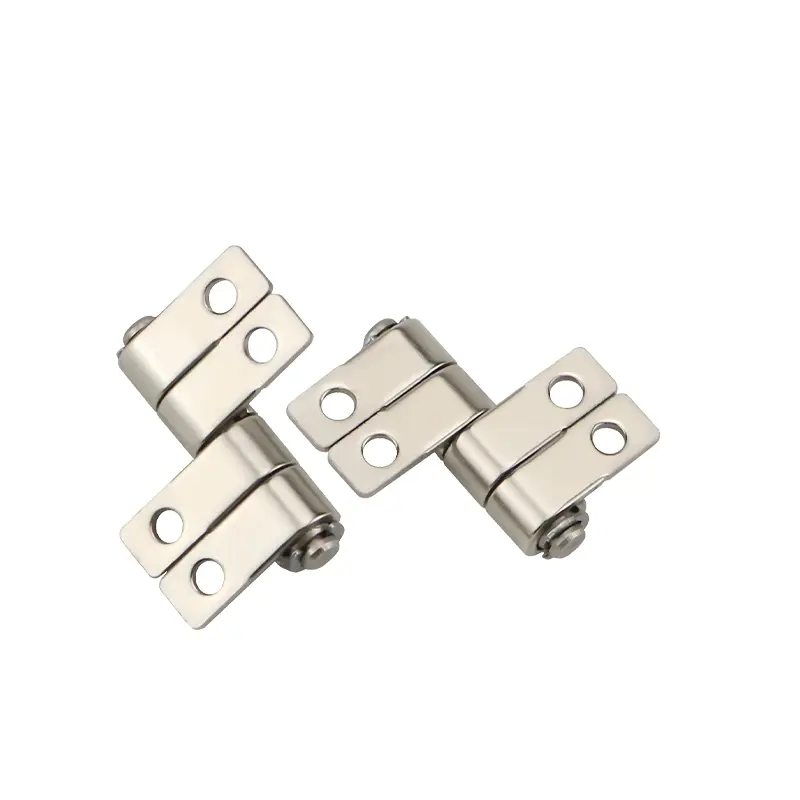

Bisagra de torsión de acero al carbono niquelado. Se suministra en un par de tamaño grande y un par de tamaño pequeño, con opciones izquierdo/derecho. Ofrece múltiples pares de torsión y rotación continua de 360°. Ideal para automatización, paneles y carcasas industriales.
- Material
- Acero al carbono
- Ángulo de apertura
- 360 °
- Tipo de montaje
- Montaje con tornillos
- Ajustabilidad
- Fija
Información de compra
- Pedido mínimo
- Desde 1 unidad, según referencia.
- Disponibilidad
- A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
- Muestras
- Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
- Precio
- Según modelo, cantidad y requisitos de fabricación.
¿Necesita modificar este modelo?
Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.
Datos técnicos y planos
Especificaciones
- Material
- Acero al carbono
- Ángulo de apertura
- 360 °
- Tipo de montaje
- Montaje con tornillos
- Ajustabilidad
- Fija

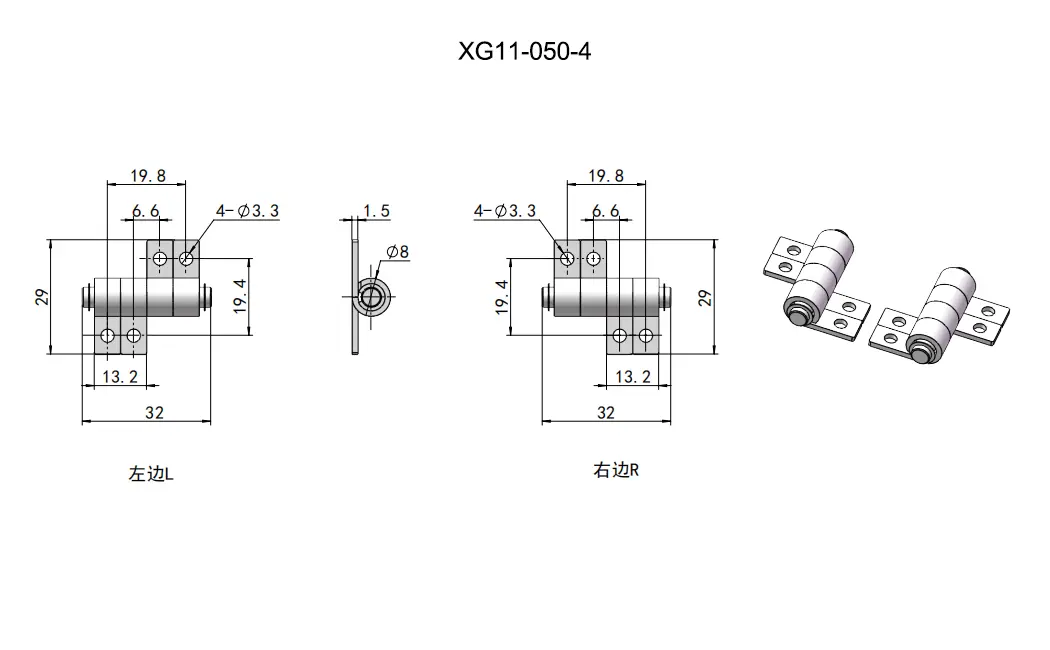

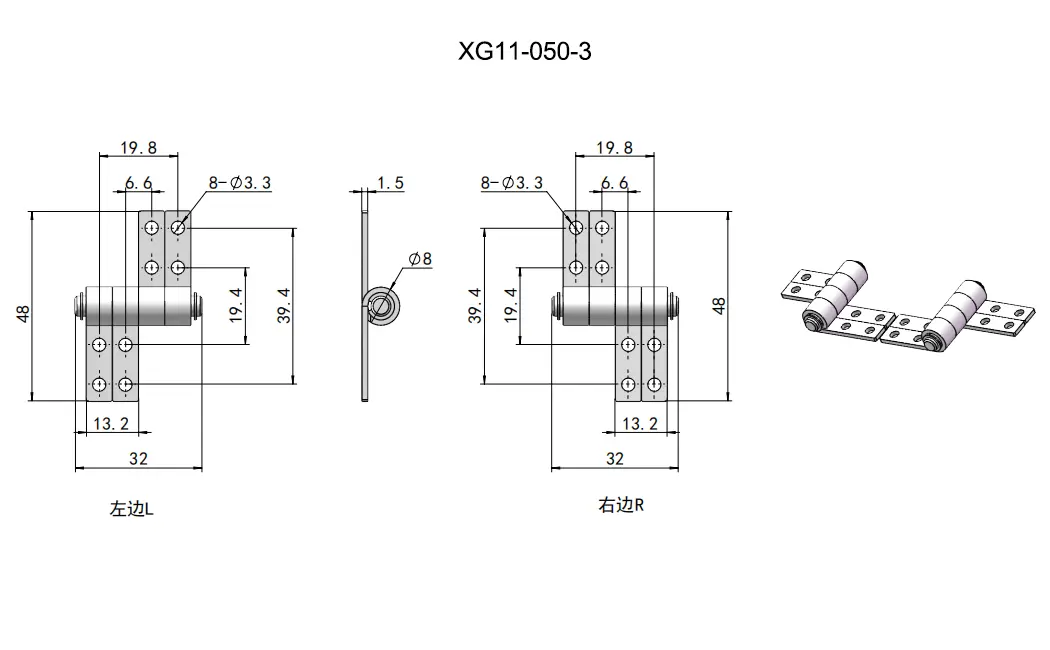

Planos dimensionales
1 de 2
Ver y descargar todos los planos (2)
Planos de la serie; confirme las cotas y la referencia antes del montaje.
Información de la referencia
| Modelo | Codificación | Especificación | Material | Tratamiento de superficies |
| XG11-050-3 (Grande) | XG11-050-3-5L | 0.5N·m | Acero al carbono | Niquelado |
| XG11-050-3-5R | ||||
| XG11-050-3-10L | 1.0N·m | |||
| XG11-050-3-10R | ||||
| XG11-050-3-20L | 2.0N·m | |||
| XG11-050-3-20R | ||||
| XG11-050-4 (Pequeño) | XG11-050-4-5L | 0.5N·m | Acero al carbono | Niquelado |
| XG11-050-4-5R | ||||
| XG11-050-4-8L | 0.8N·m | |||
| XG11-050-4-8R | ||||
| XG11-050-4-10L | 1.0N·m | |||
| XG11-050-4-10R |
Archivos CAD
Archivos de la serie: compruebe la referencia y la versión antes de utilizarlos. Extraiga los archivos RAR antes de abrirlos en su programa CAD.
