Bisagras de fricción y torque

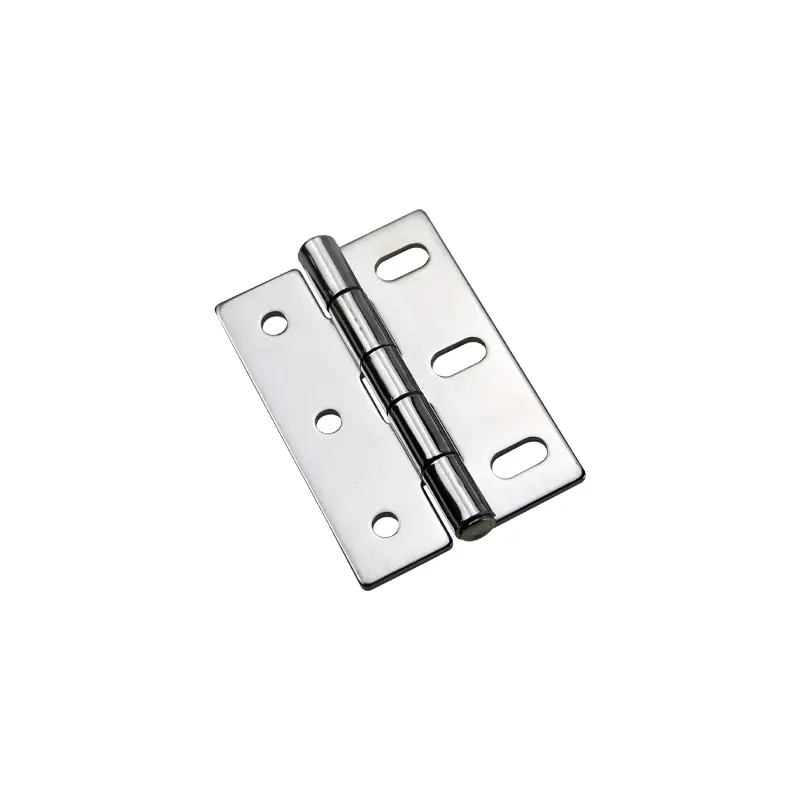

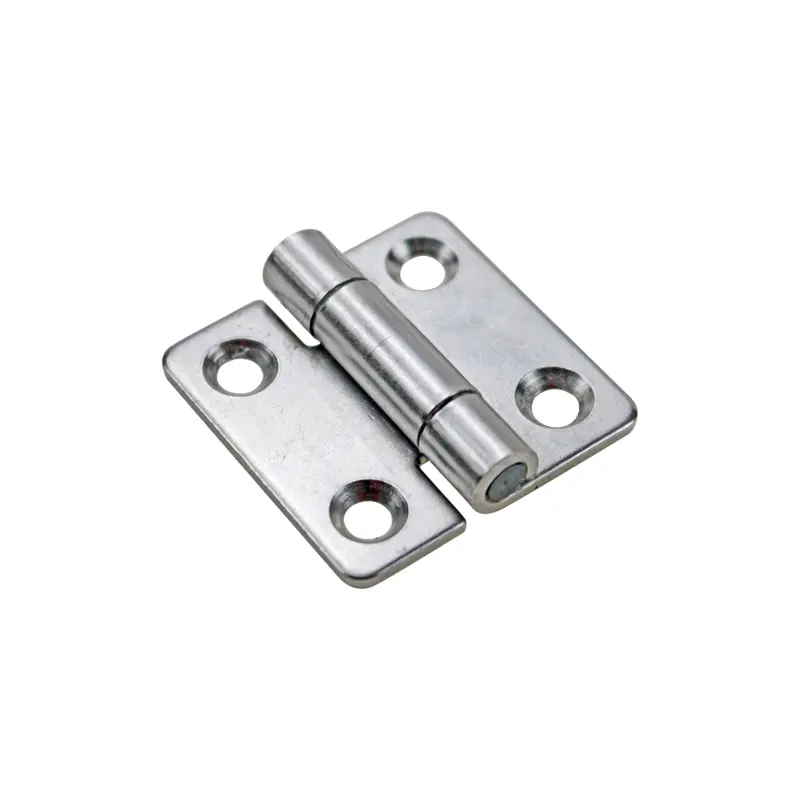

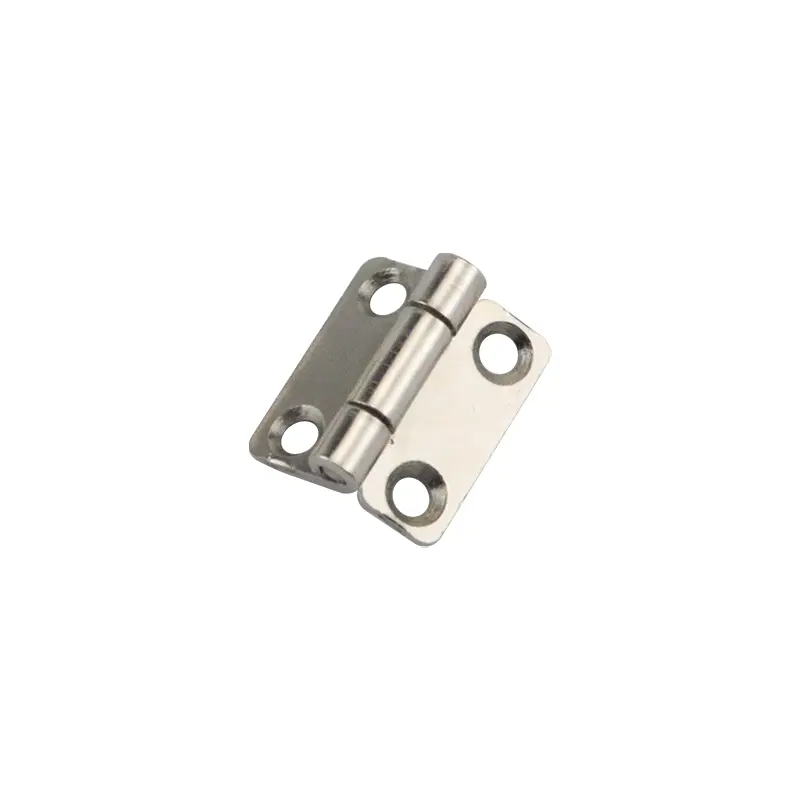

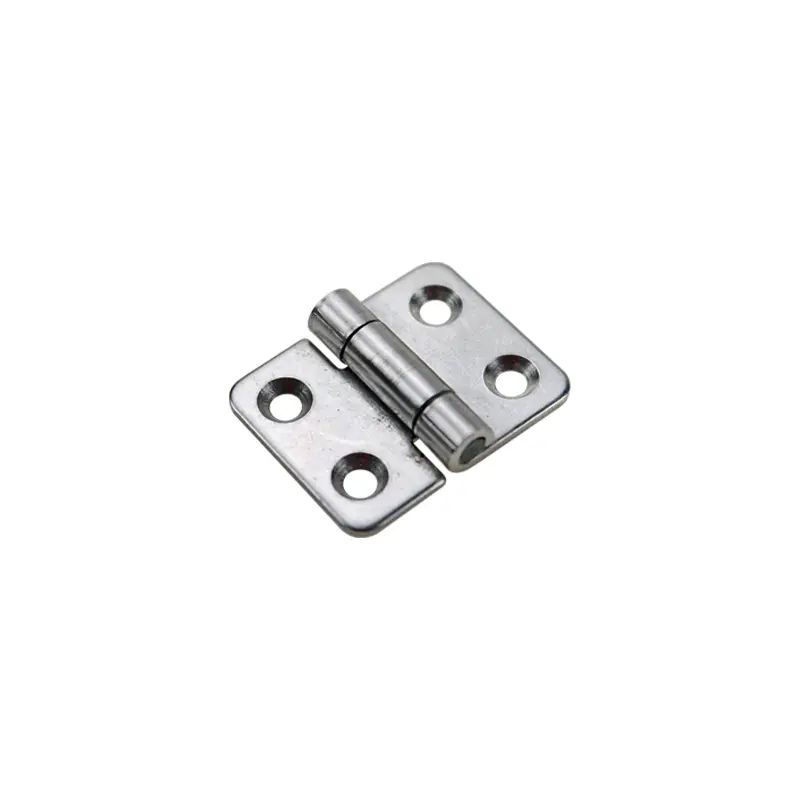

Bisagra de torsión inox. 304 o carbono para equipos

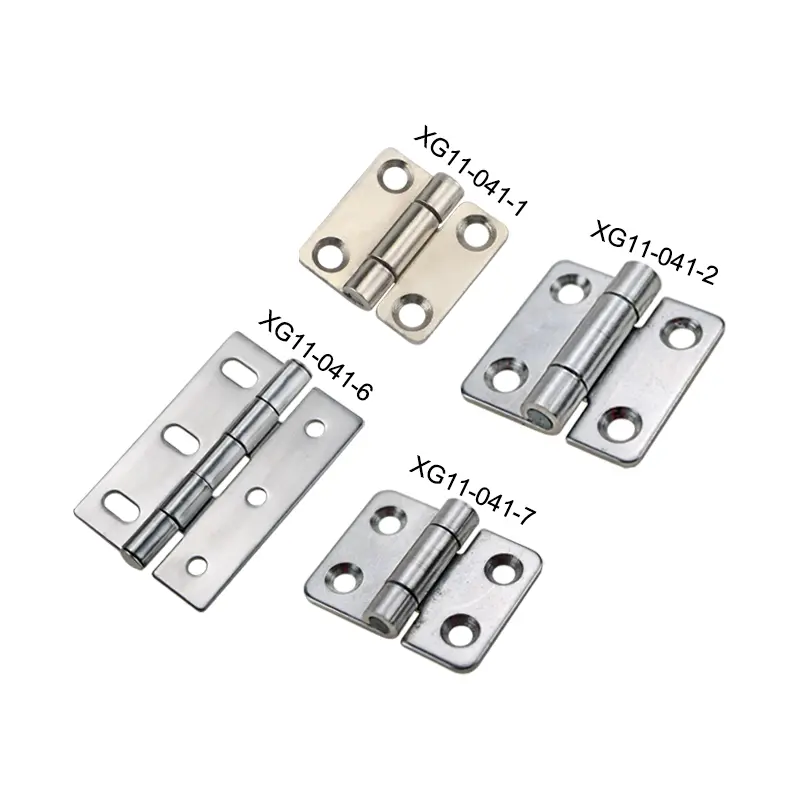

- Modelo
- XG11-041-1/XG11-041-2/XG11-041-6/XG11-041-7
Bisagra de torsión disponible en acero carbono y acero inoxidable 304, con múltiples opciones de torque. Cuatro tamaños estándar para gabinetes de equipo portátil, cajas de medición y estaciones de prueba industrial, manteniendo la tapa fija en cualquier ángulo.
- Materiales disponibles
- Acero inoxidable SUS304 / Acero al carbono
- Tipo de montaje
- Montaje con tornillos
Modelos y variantes
| Modelo | Codificación | Especificación | Materiales disponibles | Acabado superficial | Selección |
|---|---|---|---|---|---|
| XG11-041-1 | XG11-041-1-3 / XG11-041-1-5 / XG11-041-1-6 / XG11-041-1-8 / XG11-041-1-9 / XG11-041-1-10 / XG11-041-1-15 | 0.3N·m / 0.5N·m / 0.6N·m / 0.8N·m / 0.9N·m / 1.0N·m / 1.5N·m | Acero al carbono | Niquelado | |
| XG11-041-2 | XG11-041-2-7 / XG11-041-2-10 / XG11-041-2-15 / XG11-041-2-20 | 0.7N·m / 1.0N·m / 1.5N·m / 2.0N·m | Acero inoxidable 304 | Pulido vibratorio | |
| XG11-041-6 | XG11-041-6-10 / XG11-041-6-15 / XG11-041-6-20 | 1.0N·m / 1.5N·m / 2.0N·m | Acero inoxidable 304 | Pulido vibratorio | |
| XG11-041-7 | XG11-041-7-3 / XG11-041-7-5 / XG11-041-7-7 / XG11-041-7-10 / XG11-041-7-12 / XG11-041-7-15 | 0.3N·m / 0.5N·m / 0.7N·m / 1.0N·m / 1.2N·m / 1.5N·m | Acero inoxidable 304 | Pulido vibratorio |
Información de compra
- Pedido mínimo
- Desde 1 unidad, según referencia.
- Disponibilidad
- A confirmar. Para referencias en stock, preparación para envío estimada en 1–3 días laborables.
- Muestras
- Muestras gratuitas para evaluación; disponibilidad y transporte por confirmar.
- Precio
- Según modelo, cantidad y requisitos de fabricación.
¿Necesita modificar este modelo?
Podemos revisar dimensiones, perforaciones, material o acabado a partir de sus requisitos. Plazo y viabilidad sujetos a confirmación.
Datos técnicos y planos
Especificaciones
- Materiales disponibles
- Acero inoxidable SUS304 / Acero al carbono
- Tipo de montaje
- Montaje con tornillos
Confirme las cotas y prestaciones de la referencia elegida en su plano.

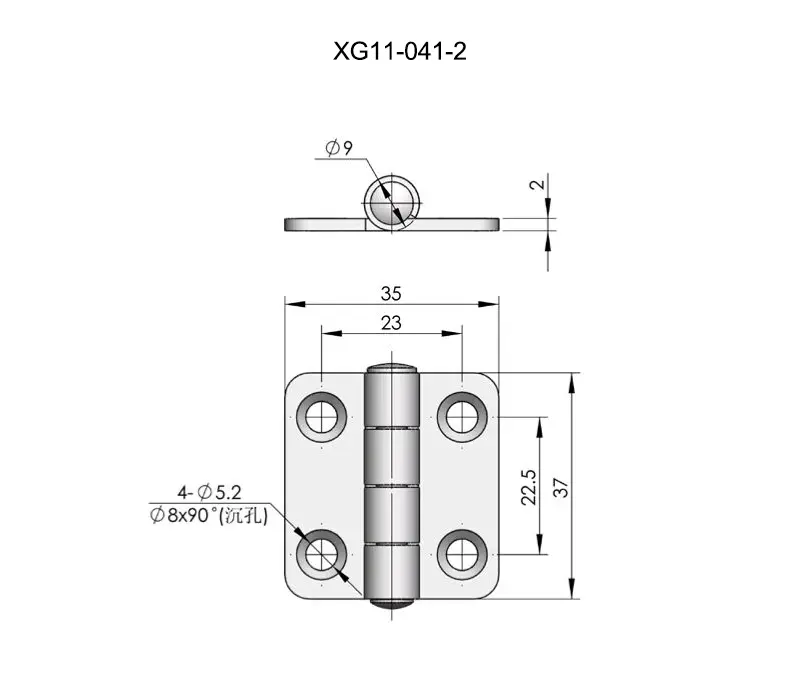

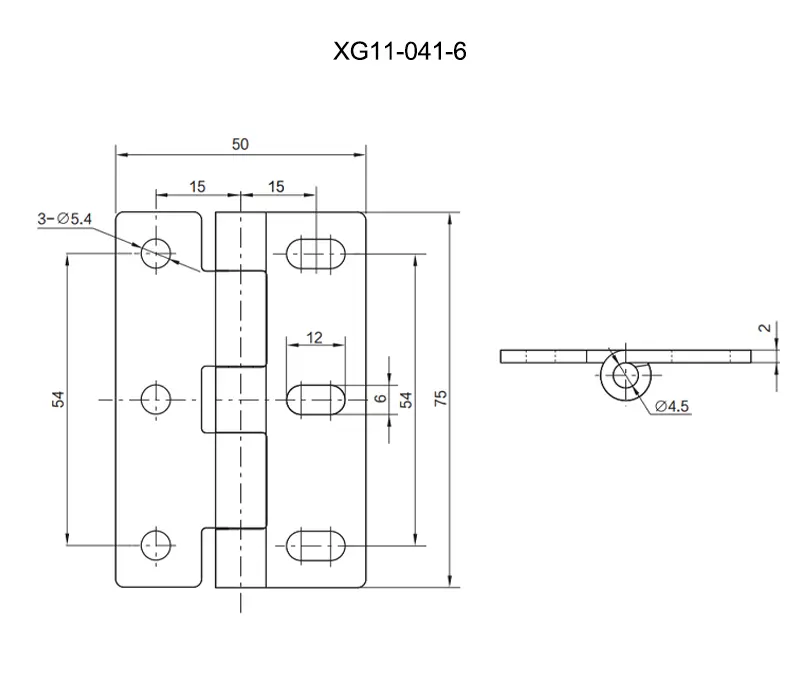

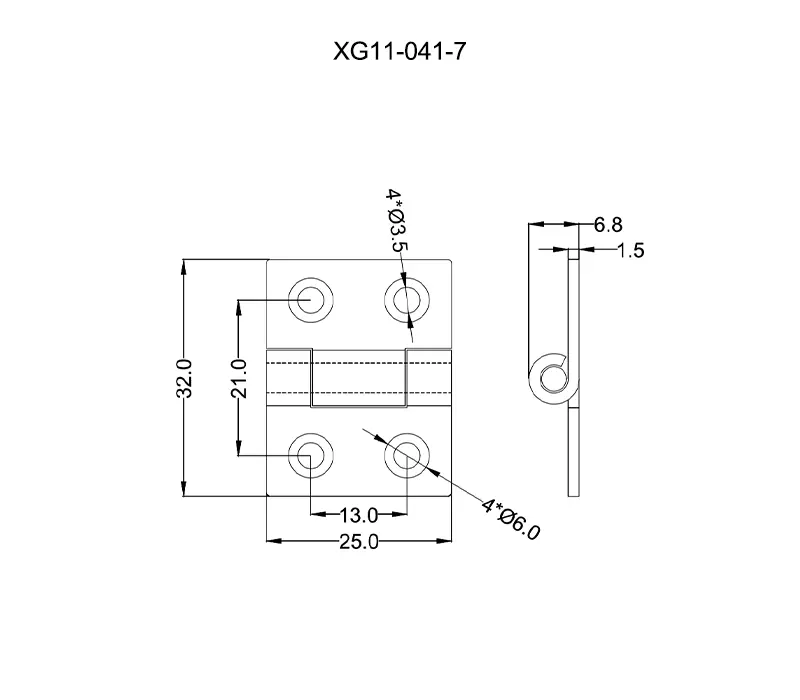

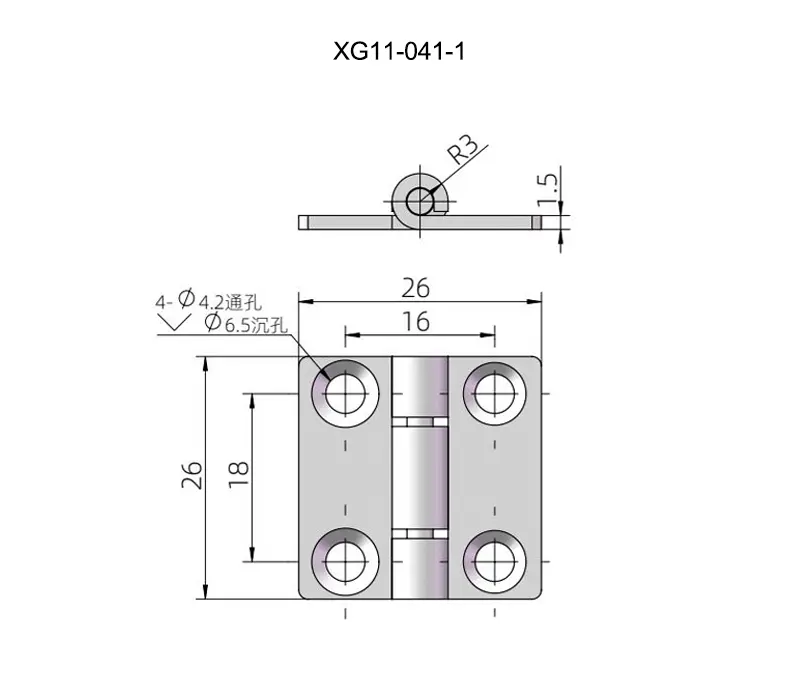

Planos dimensionales
1 de 4
XG11-041-1Descargar plano seleccionado
Ver y descargar todos los planos (4)
Planos de la serie; confirme las cotas y la referencia antes del montaje.
Información de la referencia
| Modelo | Codificación | Especificación | Material | Tratamiento de superficies |
| XG11-041-1 | XG11-041-1-3 | 0.3N·m | Acero al carbono | Niquelado |
| XG11-041-1-5 | 0.5N·m | |||
| XG11-041-1-6 | 0.6N·m | |||
| XG11-041-1-8 | 0.8N·m | |||
| XG11-041-1-9 | 0.9N·m | |||
| XG11-041-1-10 | 1.0N·m | |||
| XG11-041-1-15 | 1.5N·m | |||
| XG11-041-2 | XG11-041-2-7 | 0.7N·m | Acero inoxidable 304 | Pulido vibratorio |
| XG11-041-2-10 | 1.0N·m | |||
| XG11-041-2-15 | 1.5N·m | |||
| XG11-041-2-20 | 2.0N·m | |||
| XG11-041-6 | XG11-041-6-10 | 1.0N·m | Acero inoxidable 304 | Pulido vibratorio |
| XG11-041-6-15 | 1.5N·m | |||
| XG11-041-6-20 | 2.0N·m | |||
| XG11-041-7 | XG11-041-7-3 | 0.3N·m | Acero inoxidable 304 | Pulido vibratorio |
| XG11-041-7-5 | 0.5N·m | |||
| XG11-041-7-7 | 0.7N·m | |||
| XG11-041-7-10 | 1.0N·m | |||
| XG11-041-7-12 | 1.2N·m | |||
| XG11-041-7-15 | 1.5N·m |
Archivos CAD
Archivos de la serie: compruebe la referencia y la versión antes de utilizarlos. Extraiga los archivos RAR antes de abrirlos en su programa CAD.
Consulta técnica y comercial
Solicitar cotización
Indique la referencia, la cantidad y sus requisitos. Para modificar dimensiones, perforaciones, material o acabado, elija «Personalización / OEM».
Producto: XG11-041-1/XG11-041-2/XG11-041-6/XG11-041-7
